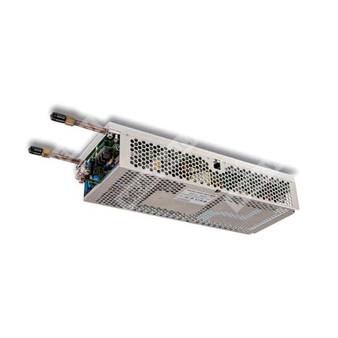

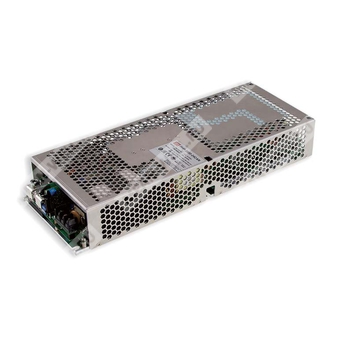

PHP-3500-48 - импульсный источник питания 48 В для промышленной автоматизации с кондуктивным охлаждением.
Расшифровка партномера
| Позиция | Обозначение | Толкование |
| Серия | PHP | Серия источников питания с кондуктивным охлаждением и активной коррекцией коэффициента мощности |
| Номинальная мощность | 3500 | Класс мощности серии 3500 Вт |
| Выходное напряжение | 48 | Номинальное выходное напряжение 48 В постоянного тока |
Назначение
PHP-3500-48 представляет собой одновыходовой промышленный источник питания мощностью 3500 Вт с низкопрофильным исполнением и кондуктивным охлаждением. Устройство рассчитано на питание нагрузок постоянным напряжением 48 В, поддерживает активную коррекцию коэффициента мощности, программирование выходного напряжения и тока, а также функции удалённого управления и телеметрии.
Ключевые особенности
- Низкопрофильное исполнение: высота 60 мм.
- Охлаждение без вентилятора, посредством теплопередачи через основание и/или водяного охлаждения; предусмотрена опция холодной пластины.
- Встроенная активная коррекция коэффициента мощности.
- Диапазон сетевого входа 90…264 В AC.
- Программируемое выходное напряжение и ограничение выходного тока.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Удалённое включение/выключение.
- Сигнал DC-OK.
- Интерфейс PMBus; CANBus — опционально.
- Возможность параллельной работы и активного распределения тока до 4 блоков.
- КПД до 96 %.
- Рабочая температура до +70 °C при базовой поверхности корпуса.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
- Бытовая техника.
Описание
PHP-3500-48 относится к серии компактных источников питания с высокой удельной мощностью, предназначенных для применения в промышленной электронике, где требуется стабильное питание 48 В при высокой эффективности и повышенной надёжности. Серия использует полный диапазон сетевого входа 90…264 В AC, обеспечивает выходное напряжение 48 В и номинальный ток 73 А. Конструктивно изделие ориентировано на работу без вентилятора в составе систем с кондуктивным охлаждением, а также допускает применение с дополнительной алюминиевой плитой или холодной пластиной для улучшения теплового режима.
Источник питания оснащён средствами регулировки и программирования, включая встроенный подстроечный резистор и внешнее программирование напряжения и тока через сигнальные цепи. Поддерживаются дистанционное включение/выключение, выходной сигнал аварийной/нормальной готовности DC-OK и цифровая коммуникация по PMBus. Для расширения мощности допускается параллельная работа нескольких модулей с активным распределением тока.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 73 А |
| Номинальная мощность | 3504 Вт |
| Диапазон регулировки выходного напряжения | 48…57,6 В |
| Допуск по выходному напряжению | ±1,0 % |
| Стабилизация по линии | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Пульсации и шум | 480 мВ п-п |
| Диапазон программирования напряжения | 50…120 % от номинального выходного напряжения |
| Диапазон программирования тока | 20…100 % от номинального тока |
| Диапазон регулировки тока встроенным подстроечным резистором | 105…115 % от номинального тока |
| Тип стабилизации | Постоянное напряжение / программируемое ограничение тока |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC |
| Диапазон входного напряжения постоянного тока | 127…370 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности при 230 В AC | Не менее 0,95 |
| Коэффициент мощности при 115 В AC | Не менее 0,99 |
| КПД | 96 % |
| Ток потребления при 115 В AC | 20 А |
| Ток потребления при 230 В AC | 20 А |
| Пусковой ток | 30 А при 115 В AC; 80 А при 230 В AC |
| Ток утечки | 2 мА / 240 В AC |
| Время запуска и нарастания | 1500 мс, 60 мс при 230 В AC; 1500 мс, 60 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс / 230 В AC при 75 % нагрузки; 10 мс / 230 В AC при полной нагрузке; 16 мс / 115 В AC при 75 % нагрузки; 10 мс / 115 В AC при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | Ограничение по постоянному току, отключение выходного напряжения через 5 с; после снижения напряжения — повторное включение для восстановления |
| Перенапряжение | 30…36 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение | Замыкание цепи: включено; размыкание: выключено |
| Вспомогательное питание | 12 В / 0,5 А, допуск ±10 %, пульсации 150 мВ п-п |
| Сигнал DC-OK | TTL-уровень, активный выход; «высокий» 3,5…5,5 В, «низкий» −0,5…0,5 В |
| Максимальный выходной ток сигнала DC-OK | 10 мА |
| Интерфейс связи | PMBus Rev. 1.1, скорость до 100 кГц |
| Опциональный интерфейс | CANBus |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+70 °C, температура базовой поверхности |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10…95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C, в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 3000 м |
Надёжность
| Параметр | Значение |
| MTBF | 544,8 тыс. ч по Telcordia SR-332; 56,3 тыс. ч по MIL-HDBK-217F при 25 °C |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004; проектирование по BS EN/EN61558-1 и BS EN/EN60335-1 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-корпус: 2 кВ AC; выход-корпус: 1,25 кВ AC |
| Сопротивление изоляции | Не менее 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Категория перенапряжения | Ⅱ |
| Высота по условиям стандарта | До 5000 м |
| Эмиссия | BS EN/EN55032, класс A; BS EN/EN61000-3-12; BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035; BS EN/EN61000-4-2; BS EN/EN61000-4-3; BS EN/EN61000-4-4; BS EN/EN61000-6-2; BS EN/EN61000-4-6; BS EN/EN61000-4-8; BS EN/EN61000-4-11 |
| ESD | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Излучаемая помехоустойчивость | Уровень 3 |
| Электрические быстрые переходные процессы | Уровень 3 |
| Импульсные перенапряжения | 2 кВ линия-линия; 4 кВ линия-земля |
| Проведённые помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95 % провал, 0,5 периода; 30 % провал, 25 периодов; >95 % прерывание, 250 периодов |
Механические данные
| Параметр | Значение |
| Габариты | 380 × 141,4 × 60 мм |
| Масса | 4,5 кг |
| Упаковка | 4 шт. / 19 кг / 2,46 куб. фута |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; следует учитывать соответствующие кривые.
- При отсутствии водяного или вентиляторного охлаждения для обеспечения достаточного теплоотвода может сработать OTP при подстройке выходного напряжения сигналом PV к верхнему или нижнему пределу номинала; в таком случае рекомендуется усиленное охлаждение.
- Функции PV/PC используются, когда пользователь не работает по PMBus; функции SVR применяются, когда не используется ни PMBus, ни PV/PC.
- Выход отключается после того, как напряжение O/P ниже 80 % от Vset в течение 5 с; для восстановления требуется повторное включение питания.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; при проведении ЭМС-испытаний устройство монтировалось на металлической плите 600 × 900 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие ЭМС.
- Температурный дерейтинг для безвентиляторных моделей составляет 3,5 °C/1000 м на высоте более 2000 м; для моделей с вентилятором — 5 °C/1000 м.
- КПД измеряется при нагрузке 75 %.
