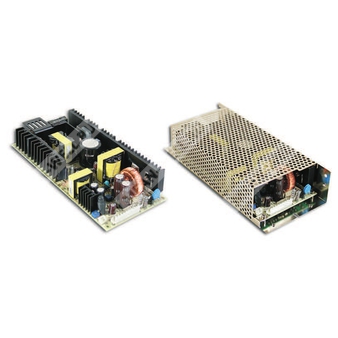

PID-250B - изолированный двухвыходной источник питания 250 Вт с коррекцией коэффициента мощности.
Назначение: преобразование сетевого переменного напряжения в два независимых стабилизированных выходных напряжения постоянного тока с гальванической развязкой и PFC.
Расшифровка партномера
| Обозначение | Расшифровка |
| PID | Серия изолированных источников питания Mean Well с функцией коррекции коэффициента мощности |
| 250 | Номинальная выходная мощность 250 Вт |
| B | Исполнение с выходами 24 В и 5 В |
Краткое описание
PID-250B представляет собой импульсный AC/DC источник питания открытого исполнения мощностью 250 Вт с активной коррекцией коэффициента мощности, двумя выходами, изоляцией входа и выхода, а также защитами от перегрузки, перенапряжения и перегрева. Модель рассчитана на промышленное применение, допускает работу от универсальной сети и имеет исполнение для монтажа в составе конечного оборудования.
Основные особенности
- Универсальный вход переменного тока.
- Два изолированных выхода с общими, но раздельными цепями CH1 и CH2.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Удалённое управление каналом CH1.
- Охлаждение за счёт свободной конвекции.
- Проверка на 100% полной нагрузке.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF 0.92 при 230 В переменного тока; PF 0.97 при 115 В переменного тока, при полной нагрузке |
| Пусковой ток | Холодный старт 58 А при 230 В переменного тока |
| Потребляемый ток | 1.5 А при 230 В переменного тока |
| Ток утечки | <3.5 мА при 240 В переменного тока |
| КПД | 86% тип. |
Выходные параметры
| Параметр | CH1 | CH2 |
| Номинальное напряжение | 24 В | 5 В |
| Диапазон подстройки напряжения | 21.6 ~ 26.4 В | 4.75 ~ 5.25 В |
| Номинальный ток | 9.4 А | 5 А |
| Пиковый ток | 16.7 А | Нет данных |
| Диапазон тока | 0 ~ 9.4 А | 0 ~ 5 А |
| Номинальная мощность | 250.6 Вт | Не указано отдельно |
| Пульсации и шум | 150 мВп-п | 50 мВп-п |
| Допуск выходного напряжения | ±2.0% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±1.0% | ±2.0% |
| Время установки, время нарастания | 2500 мс, 60 мс при 115 В переменного тока; 1200 мс, 60 мс при 230 В переменного тока |
| Время удержания | 30 мс при полной нагрузке |
Защитные функции
| Функция | Условие и поведение |
| Перегрузка | CH1: 105 ~ 170% от номинальной выходной мощности; CH2: 101 ~ 150% от номинальной выходной мощности. Нормальная работа в течение 10 с, затем отключение; повторное включение для восстановления. |
| Перегрузка и короткое замыкание | При более 180% номинальной мощности или при коротком замыкании — режим ограничения постоянным током в течение 10 с, затем отключение; восстановление после повторного включения. |
| Тип защиты по перегрузке | Hiccup mode, автоматическое восстановление после устранения неисправности. |
| Перенапряжение | CH1: 13.8 ~ 16.2 В; CH2: 5.5 ~ 6.75 В. Отключение выходного напряжения; восстановление после повторного включения для CH1, для CH2 — hiccup mode с автоматическим восстановлением после устранения неисправности. |
| Перегрев | Отключение выходного напряжения CH1, автоматическое восстановление после снижения температуры. |
Функциональные характеристики
| Параметр | Значение |
| Удалённое управление | CN52: разомкнуто — CH1 и CH2 включены; замкнуто — CH1 выключен, CH2 включен; при неисправности CH2 CH1 будет отключён. |
Электромагнитная совместимость
| Параметр | Значение |
| Излучение | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, BS EN, EAC TP TC 020. |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61000-6-2, уровень heavy industry; BS EN/EN55035; EAC TP TC 020. |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0.5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -20 ~ +70 °C, с учётом графика дерейтирования |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 минут на цикл, всего 60 минут по осям X, Y, Z |
Параметры надёжности
| Параметр | Значение |
| MTBF | 2091.7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 150.5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 222 × 95 × 40 мм |
| Масса | 0.74 кг |
| Упаковка | 18 шт. / 14.3 кг / 0.98 куб. фут. |
Схема подключений
| Разъём | Назначение | Сопряжение |
| CN1 | Вход переменного тока | JST B5P-VH или эквивалент |
| CN51 | Выход постоянного тока | JST B10P-VH или эквивалент |
| CN52 | Удалённое включение/выключение | JST B2B-XH или эквивалент |
Назначение выводов
| Разъём | Контакты | Назначение |
| CN1 | 1 | FG |
| CN1 | 2, 4 | Не используются |
| CN1 | 3 | AC/N |
| CN1 | 5 | AC/L |
| CN51 | 1, 2, 3 | COM1 |
| CN51 | 4, 5, 6 | V1 |
| CN51 | 7, 8 | COM2 |
| CN51 | 9, 10 | V2 |
| CN52 | 1, 2 | Состояние управления CH1/CH2 |
Охлаждение и монтаж
| Параметр | Значение |
| Способ охлаждения | Свободная конвекция воздуха |
| Условия установки | Для повышения ЭМС рекомендуется обеспечить электрическое соединение между M1, M2, M3 и заземлением корпуса. |
Примечания
- Все параметры, специально не оговорённые, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием параллельно подключённого конденсатора 0.1 мкФ и 47 мкФ.
- Допуск включает начальную уставку, регулировку по линии и регулировку по нагрузке.
- Номинальная мощность рассчитана при полной нагрузке, установленной на конечном оборудовании.
- Для обеспечения соответствия требованиям ЭМС может потребоваться повторная проверка в составе конечного оборудования.
- Для соблюдения графика дерейтирования необходимо учитывать условия охлаждения и температурный режим.
- Пиковый ток CH1 должен быть ограничен до 150% от номинального значения, если входное напряжение ниже 110 В переменного тока.
- Радиаторы HS1, HS2, HS3 не должны быть закорочены.
- Контакт 1 разъёма CN1 является защитным заземлением.
