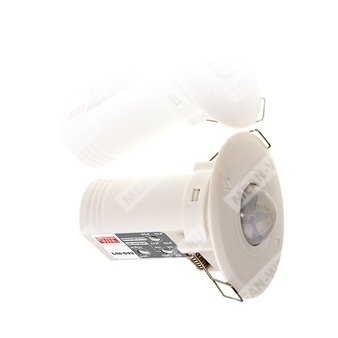

PIR-045 - фотоэлектрический датчик движения для управления диммируемым освещением по сигналу 0–10 В/1–10 В.
PIR-045 — фотоэлектрический датчик движения с питанием постоянным током, предназначенный для обнаружения присутствия человека и выдачи сигнала диммирования на совместимый светодиодный источник питания. Устройство обеспечивает автоматическое управление несколькими светильниками одновременно и поддерживает функции задержки отключения, уровня дежурной яркости и режима день/ночь.
Расшифровка партномера PIR-045
| Позиция | Значение |
| PIR | Фотоэлектрический датчик движения |
| 045 | Модель изделия |
Особенности
- Специальные компоненты японского производства.
- Экономия энергии, высокая чувствительность, простота установки.
- Совместимость с любыми источниками света: лампы накаливания, люминесцентные трубки, светодиодные светильники.
- Многофункциональное переключение: задержка выключения, дежурная яркость, функции день/ночь, три основных комбинируемых настройки.
Применение
- Обнаружение движения.
- Рекомендуемые места установки: парковка, подвал, лестница, входная дверь, крыльцо, гараж, общественный туалет.
Описание
PIR-045 представляет собой фотоэлектрический датчик движения с входным питанием постоянного тока. При обнаружении движения человека устройство формирует сигнал диммирования. PIR-045 может работать с диммируемыми источниками питания светодиодов с управляющим входом 0–10 В или 1–10 В, что позволяет синхронно управлять несколькими осветительными нагрузками.
Параметры
| Параметр | Значение |
| Модель | PIR-045 |
| Потребляемый ток | ≤18 мА |
| Рабочее напряжение | Постоянное напряжение 12–24 В |
| Угол обнаружения | 120° |
| Дальность обнаружения | 6 м |
| Назначение работы | День / ночь |
| Выход диммирования | Внешнее приложенное напряжение: не более 10 В; ток стока: не более 5 мА |
| Параметр | Значение |
| Уровень дежурной яркости | 10%, 20%, 30%, 50% |
| Задержка выключения | 20 с, 1 мин, 3 мин, 5 мин |
| Режим диммирования | Плавное включение и выключение |
| Параметр | Значение |
| Рабочая температура | от -10 до +40 °C |
| Рабочая влажность | 35–85% RH, без конденсации |
| Материал корпуса | PC |
| Параметр | Значение |
| Габаритные размеры | 60 × 71,3 мм (D × H) |
| Масса | 78 г |
| Упаковка | 160 шт./13,6 кг |
Функциональные подключения
На схеме подключения указаны клеммы питания 12–24 VDC, GND, DIM(+) и DIM(-). Для параллельного соединения с синхронной работой допускается применение до 10 устройств. Указано использование совместно с источником питания 180–277 VAC через соответствующее подключение к TB3 pin1 и TB3 pin2.
Примечания
- Заводская настройка: день / 20 с / 10%.
- Синхронный режим предназначен только для параллельно подключенных устройств.
- Допускается подключение до 10 устройств в режиме синхронизации.
