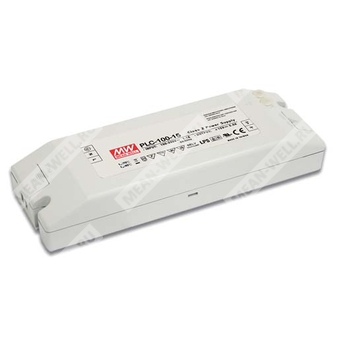

PLC-100-15 - импульсный источник питания с одним выходом 15 В для светодиодных систем и промышленной автоматики.
Расшифровка партномера
| Партномер | Расшифровка |
| PLC | Серия источников питания PLC |
| 100 | Номинальная мощность 100 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и особенности
PLC-100-15 — это одновыходный импульсный источник питания мощностью 100 Вт с универсальным входом переменного тока, активной коррекцией коэффициента мощности и режимом CV+CC. Предназначен для светодиодного освещения, световых указателей и других нагрузок, требующих стабилизированного питания 15 В.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Высокий КПД — до 88,5%.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная активная коррекция коэффициента мощности.
- Класс защиты II.
- Соответствие требованиям LPS.
- 100% испытание при полной нагрузке в режиме прогрева.
- Высокая надёжность.
- Подходит для светодиодного освещения и световых указателей.
- Соответствие мировым требованиям по безопасности для осветительного оборудования.
Области применения
- Светодиодное освещение.
- Световые указатели и табло.
- Промышленные и бытовые низковольтные системы питания.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 15 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0 ~ 5 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Диапазон регулировки выходного напряжения | 12,8 ~ 15 В |
| Диапазон регулировки выходного тока | 3,75 ~ 5 А |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±2,0% |
| Время установки, время нарастания | 500 мс, 80 мс при 230 В AC; 1200 мс, 80 мс при 115 В AC на полной нагрузке |
| Время удержания | 60 мс при 230 В AC; 16 мс при 115 В AC на полной нагрузке |
| Область постоянного тока | 11,25 ~ 15 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | > 0,95 при 115 В AC; > 0,95 при 230 В AC на полной нагрузке |
| КПД | 87% |
| Входной ток | 0,9 А при 115 В AC; 0,45 А при 230 В AC |
| Пусковой ток | Холодный старт 40 А, длительность импульса 950 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
| Частота преобразования | 100 кГц |
Защита
| Параметр | Значение |
| Перегрузка по току | 95 ~ 102% номинала; тип защиты — ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13 ~ 16 В; тип защиты — отключение выхода с фиксацией, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, TUV BS EN/EN60950-1, BS EN/EN61347-1, BS EN/EN61347-2-13, GB19510.14, GB19510.1, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, GB/T 17743, GB17625.1, BS EN/EN61000-3-2, -3, класс C (при нагрузке ≥70%); BS EN/EN61000-3-3, EAC TP TC 020 |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN61547, BS EN/EN55035, уровень light industry, импульс перенапряжения 4 кВ, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2688,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 297,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 200,5 × 69,5 × 35 мм (Д × Ш × В) |
| Масса | 0,52 кг |
| Упаковка | 25 шт. / 14 кг / 0,65 CUFT |
Механическое исполнение
Корпус выполнен в низкопрофильном исполнении. Указана максимальная температура корпуса Tcase: 100,25 °C. Монтажные и габаритные размеры приведены в механическом чертеже изделия.
Назначение выводов
| Разъём | Номер контакта | Назначение |
| TB1 | 1 | FG |
| TB1 | 2 | AC/N |
| TB1 | 3 | AC/L |
| TB2 | 1 | +V |
| TB2 | 2 | -V |
Диаграммы и режимы работы
Источник питания имеет характеристику CV+CC и может работать как в режиме постоянного напряжения, так и в режиме постоянного тока. В области постоянного тока верхний предел выходного напряжения зависит от конфигурации конечной системы. При необходимости совместимости рекомендуется согласование с MEAN WELL.
Примечания
| 1 | Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск настройки, регулировку по линии и регулировку по нагрузке. |
| 4 | См. раздел «Методы управления светодиодным модулем». |
| 5 | При пониженном входном напряжении может потребоваться дерейтинг. Подробности см. в статических характеристиках. |
| 6 | Указаны максимально возможные выходные ток и мощность. Защита от перегрузки может срабатывать несколько ниже этого уровня для соблюдения требований UL1310 class 2. |
| 7 | Проектирование безопасности и ЭМС выполнено с учётом BS EN/EN60598-1, subject 8750 (UL), CNS15233, GB7000.1, FCC part18. |
| 8 | Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку параметры ЭМС зависят от всей установки, производитель конечного оборудования должен повторно подтвердить соответствие Директиве по ЭМС для всей системы. |
| 9 | Для выполнения требований актуального регламента ErP для светильников данный источник питания допускается применять только за выключателем, не подключённым постоянно к сети. |
| 10 | Снижение допустимой температуры окружающей среды на 3,5 °C/1000 м для бескулерных моделей и на 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации свыше 2000 м. |
| 11 | PLC-100-12 применяется для источников света, освобождённых от требований ErP-Directive (EU) 2019/2020; например, для сигнальной продукции. |
Дополнительные сведения
Серия PLC-100 относится к одновыходным источникам питания мощностью 100 Вт. Для модели PLC-100-15 характерны универсальный вход 90 ~ 264 В AC, высокий коэффициент мощности, встроенная коррекция PFC и работа в широком диапазоне температур окружающей среды.
