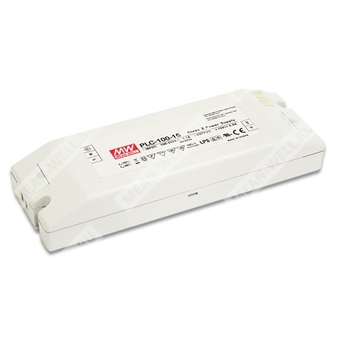

PLC-100-20 - источник питания 100 Вт для светодиодных нагрузок с выходом 20 В и режимом CV/CC.
Описание
PLC-100-20 — импульсный одно-выходной источник питания мощностью 100 Вт, предназначенный для питания светодиодных систем, световых табло и аналогичных нагрузок. Модель относится к серии PLC-100 и поддерживает универсальный сетевой вход, высокий коэффициент мощности, естественное охлаждение за счёт свободной конвекции и встроенные функции защиты. Для этой модификации номинальное выходное напряжение составляет 20 В.
Источник питания работает по схеме с характеристикой постоянного напряжения и постоянного тока, что позволяет применять его как в системах с внешним светодиодным драйвером, так и в схемах непосредственного питания светодиодов. Устройство рассчитано на эксплуатацию в промышленной и светотехнической аппаратуре, где требуются компактные габариты, соответствие нормам EMC и высокая надёжность.
Расшифровка партномера
| Позиция | Значение |
| PLC | Серия источников питания для светодиодных применений |
| 100 | Номинальная мощность 100 Вт |
| 20 | Номинальное выходное напряжение 20 В |
Основные особенности
- Универсальный вход переменного тока с широким диапазоном.
- Высокий КПД до 88,5%.
- Активная коррекция коэффициента мощности.
- Охлаждение свободной конвекцией воздуха.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Класс изоляции II.
- Соответствие требованиям для светотехнических применений.
- Испытание на 100% полной нагрузки.
- Подходит для светодиодного освещения и световых указателей.
Выход
| Номинальное выходное напряжение | 20 В |
| Номинальный выходной ток | 4,8 А |
| Диапазон выходного тока | 0 ~ 4,8 А |
| Номинальная выходная мощность | 96 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Диапазон подстройки выходного напряжения | 17 ~ 20 В |
| Диапазон подстройки выходного тока | 3,6 ~ 4,8 А |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 500 мс, 80 мс при 230 В AC; 1200 мс, 80 мс при 115 В AC, при полной нагрузке |
| Время удержания | 60 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Режим постоянного тока | 15 ~ 20 В |
| Ток в зоне постоянного тока | 3,6 ~ 4,8 А |
Вход
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC, PF > 0,95 при 230 В AC, при полной нагрузке |
| КПД | 88,5% |
| Потребляемый ток | 1,1 А при 115 В AC; 0,55 А при 230 В AC |
| Пусковой ток | Холодный старт 40 А, twidth = 950 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
Защита
| Защита от перегрузки | 95 ~ 102% |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | 13 ~ 16 В |
| Тип защиты от перенапряжения | Выключение выхода с фиксацией, восстановление после повторного включения питания |
| Защита от перегрева | Выключение выхода, восстановление после повторного включения питания |
Параметры изоляции и безопасности
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL1310, TUV BS EN/EN60950-1, BS EN/EN61347-1, BS EN/EN61347-2-13, GB19510.14, GB19510.1, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), EAC TP TC 004 |
| ЭМС-эмиссия | BS EN/EN55015, GB/T 17743, GB17625.1, BS EN/EN61000-3-2, -3, класс C при нагрузке ≥70%; BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС-устойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; BS EN/EN55035; уровень light industry; импульс 4 кВ; EAC TP TC 020 |
Условия эксплуатации
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Надёжность, габариты и упаковка
| MTBF | 2688,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 297,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 200,5 × 69,5 × 35 мм |
| Масса | 0,52 кг |
| Упаковка | 25 шт. / 14 кг / 0,65 куб. фута |
Механическое исполнение и подключение
Корпус выполнен в компактном прямоугольном исполнении. Подключение сетевого входа и выхода осуществляется через клеммные колодки.
| Клеммная колодка TB1 | SWITCHLAB MB310-75003 |
| Клеммная колодка TB2 | SWITCHLAB MB310-75002 |
| TB1, вывод 1 | FG |
| TB1, вывод 2 | AC/N |
| TB1, вывод 3 | AC/L |
| TB2, вывод 1 | +V |
| TB2, вывод 2 | -V |
Принцип работы
Источник питания построен по схеме с активной коррекцией коэффициента мощности и высокочастотным преобразованием. В составе устройства предусмотрены входной EMI-фильтр, выпрямитель, PFC-цепь, силовой ключевой каскад, выходной выпрямитель и цепи контроля перенапряжения, перегрузки и перегрева.
Светотехнические характеристики
Серия PLC-100 предназначена для применения в светодиодном освещении. В зоне постоянного тока драйвер поддерживает ограничение выходного тока, что обеспечивает совместимость с различными LED-модулями. В зоне постоянного напряжения устройство может использоваться совместно с внешним LED-драйвером.
Примечания
| 1 | Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | См. «Методы питания светодиодного модуля». |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки; подробности приведены в статических характеристиках. |
| 6 | Указаны максимальные возможные выходные ток и мощность. Защита от перегрузки может сработать немного ниже этого уровня для соответствия требованиям UL1310 Class 2. |
| 7 | Проектирование по требованиям безопасности и ЭМС выполнено согласно BS EN/EN60598-1, UL Subject 8750, CNS15233, GB7000.1, FCC Part 18. |
| 8 | Источник питания рассматривается как компонент, работающий в составе конечного оборудования; при изменении компоновки ЭМС-показатели подлежат повторной оценке. |
| 9 | Для соблюдения требований актуального регламента ErP для светильников изделие может применяться только за выключателем, не подключённым постоянно к сети. |
| 10 | Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
| 11 | PLC-100-12 применяется для источников света, освобождённых от требования директивы ErP (EU) 2019/2020, например для сигнальных устройств. |
