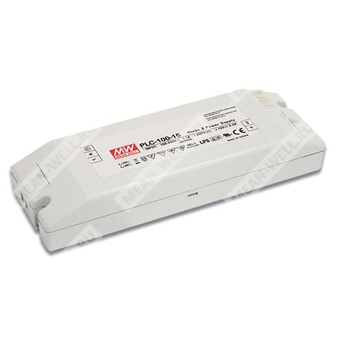

PLC-100-24 - источник питания 24 В для светодиодных систем с активным PFC и защитами.
Модель PLC-100-24 представляет собой одно-выходной импульсный источник питания мощностью 100 Вт для светодиодных применений, выполненный с универсальным входом переменного тока, режимом постоянного напряжения и постоянного тока, а также комплексом защит и функцией активной коррекции коэффициента мощности.
Расшифровка партномера
| Партномер | Расшифровка |
| PLC | Серия источников питания для светодиодных применений |
| 100 | Номинальная мощность 100 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Высокий КПД до 88,5%.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная активная функция коррекции коэффициента мощности.
- Источник питания класса 2.
- Соответствие требованиям LPS.
- Испытание на 100% полной нагрузке при прогоне.
- Высокая надёжность.
- Подходит для светодиодного освещения и применения в световых вывесках.
- Соответствие мировым требованиям безопасности для светотехники.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 4 А |
| Диапазон тока | 0…4 А |
| Номинальная мощность | 96 Вт |
| Пульсации и шум | 150 мВ п-п |
| Регулировка выходного напряжения | 20,4…24 В |
| Регулировка тока | 3…4 А |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 500 мс, 80 мс при 230 В AC; 1200 мс, 80 мс при 115 В AC при полной нагрузке |
| Время удержания | 60 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
| Область постоянного тока | 18…24 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | >0,95 при 115 В AC; >0,95 при 230 В AC, при полной нагрузке |
| Типовое потребление тока | 0,8 А при 115 В AC; 0,4 А при 230 В AC |
| Пусковой ток | Холодный старт 40 А, длительность импульса 950 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
| Коэффициент нелинейных искажений | <20% при выходной нагрузке ≥75% на входе 115 В AC / 230 В AC |
| Максимальное количество блоков на автоматический выключатель 16 А | 3 шт. для автомата типа B / 5 шт. для автомата типа C при 230 В AC |
Защиты
| Параметр | Значение |
| Перегрузка по току | 95…102% от номинала; тип защиты: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13…16 В |
| Перегрев | Отключение выходного напряжения, повторная подача питания для восстановления |
| Короткое замыкание | Отключение выходного напряжения, повторная подача питания для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+50 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 12 мин./цикл, продолжительность 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, TUV BS EN/EN60950-1, BS EN/EN61347-1, BS EN/EN61347-2-13, GB19510.14, GB19510.1, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 approved |
| Испытательное напряжение | Вход-при выходе: 3,75 кВ AC; вход-при корпусе: 2 кВ AC; выход-при корпусе: 0,5 кВ AC |
| Сопротивление изоляции | Вход-при выходе, вход-при корпусе, выход-при корпусе: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, GB/T 17743, GB17625.1, BS EN/EN61000-3-2, BS EN/EN61000-3-3, класс C при нагрузке ≥70%; EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61547, BS EN/EN55035, уровень light industry, импульс 4 кВ; EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| Частота преобразования | 100 кГц |
| MTBF | 2688,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 297,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 200,5 × 69,5 × 35 мм |
| Масса | 0,52 кг |
| Упаковка | 25 шт.; 14 кг; 0,65 CUFT |
Примечания
| 1 | Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, стабилизацию по линии и по нагрузке. |
| 4 | См. методики управления светодиодными модулями. |
| 5 | При низком входном напряжении может потребоваться снижение мощности; см. статические характеристики. |
| 6 | Это максимально возможные выходной ток и мощность. Защита от перегрузки может сработать немного ниже этого уровня для соответствия требованиям UL1310 класса 2. |
| 7 | Проектирование по безопасности и ЭМС выполнено с учётом BS EN/EN60598-1, subject 8750 (UL), CNS15233, GB7000.1, FCC part 18. |
| 8 | Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку характеристики ЭМС зависят от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС для всей установки. |
| 9 | Для выполнения требований последнего регламента ErP для светильников данный источник питания может использоваться только после выключателя, не подключённого постоянно к сети. |
| 10 | Снижение температуры окружающей среды при высоте выше 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 11 | PLC-100-12 применяется для источников света, освобождённых от требований ErP-Directive (EU) 2019/2020; например, для сигнальной продукции, включая, но не ограничиваясь дорожной, железнодорожной, морской, авиационной сигнализацией, системами управления движением или аэродромными светильниками. |
Назначение: источник питания для светодиодных систем, световых вывесок и других приложений, требующих стабилизированного выхода 24 В постоянного тока.
