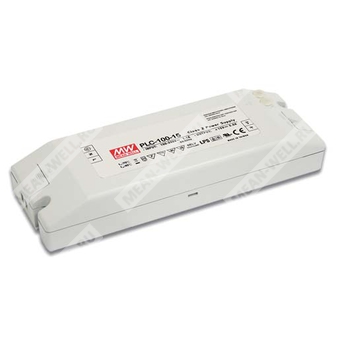

PLC-100-36
PLC-100-36 - источник питания 100 Вт для светодиодных нагрузок с универсальным входом, активной коррекцией коэффициента мощности и режимами CV/CC.
PLC-100-36 — импульсный одновыходной источник питания серии PLC-100, предназначенный для питания светодиодных светильников, световых указателей и других нагрузок, работающих в режимах постоянного напряжения и постоянного тока. Модель рассчитана на выход 36 В и применяется в составе оборудования с требованиями к высокой эффективности, низкому уровню гармонических искажений и промышленной надежности.
Расшифровка партномера
| Позиция | Расшифровка |
| PLC | Серия источников питания для светодиодных применений |
| 100 | Номинальная мощность класса 100 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Основные особенности
- Универсальный вход переменного тока / полный диапазон.
- Высокая эффективность, до 88,5%.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная активная коррекция коэффициента мощности.
- Устройство класса 2.
- Соответствие требованиям LPS.
- 100% испытание на прогон под полной нагрузкой.
- Высокая надежность.
- Подходит для светодиодного освещения и световых указателей.
- Соответствие мировым требованиям безопасности для осветительных применений.
Назначение
Источник питания предназначен для питания светодиодных модулей, осветительных систем и знаков индикации, где требуется режим постоянного напряжения с переходом в область постоянного тока при увеличении нагрузки. Допускается работа как с внешним LED-драйвером, так и в режиме прямого питания светодиодов.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 2,65 А |
| Диапазон выходного тока | 0 ~ 2,65 А |
| Номинальная выходная мощность | 95,4 Вт |
| Регулировка выходного напряжения | 30,6 ~ 36 В |
| Регулировка выходного тока | 2 ~ 2,65 А |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска и нарастания | 500 мс, 80 мс при 230 В AC; 1200 мс, 80 мс при 115 В AC при полной нагрузке |
| Время удержания | 60 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
| Режим постоянного тока | 27 ~ 36 В |
| Порог перегрузки по току | 95 ~ 102% |
| Тип защиты от перегрузки по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Тип защиты от перенапряжения | Отключение выхода с фиксацией состояния, восстановление после повторной подачи питания |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC, PF > 0,95 при 230 В AC при полной нагрузке |
| Типичное входное напряжение и ток | 20 Вт ~ 48 Вт: 1,1 А при 115 В AC; 0,55 А при 230 В AC |
| Пусковой ток | Холодный пуск 40 А, twidth = 950 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
| Гармонические искажения тока | < 20% при выходной нагрузке ≥ 75% при входе 115 В AC / 230 В AC |
| Максимальное число источников на автоматическом выключателе 16 А | 3 шт. при автомате типа B; 5 шт. при автомате типа C; при 230 В AC |
Параметры эффективности
| Параметр | Значение |
| КПД | 88% тип. |
| КПД для модели 48 В | До 88,5% в полевых условиях |
Прочие электрические параметры
| Параметр | Значение |
| Изоляционное сопротивление | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +50°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, по 72 мин. по осям X, Y, Z |
| Температурное снижение допустимой нагрузки | См. кривую дерейтирования |
| Снижение по высоте | Для высот выше 2000 м: 3,5°C/1000 м для моделей без вентилятора |
Защита
| Функция | Описание |
| Защита от перегрузки по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выхода с фиксацией, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выхода, восстановление после снижения температуры |
| Защита от короткого замыкания | Отключение выхода / режим защиты в соответствии с рабочей логикой источника |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, TUV BS EN/EN60950-1, BS EN/EN61347-1, BS EN/EN61347-2-13, GB19510.14, GB19510.1, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 approved |
| Эмиссия ЭМС | BS EN/EN55015, GB/T 17743, GB17625.1, BS EN/EN61000-3-2, -3, Class C (≥70% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN61547, BS EN/EN55035, уровень light industry, импульсный перенапряжение 4 кВ, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 200,5 × 69,5 × 35 мм |
| Масса | 0,52 кг |
| Упаковка | 25 шт. / 14 кг / 0,65 CUFT |
| Номер корпуса | 981A |
| Тип монтажа | Открытое исполнение для установки в составе оборудования |
| Охлаждение | Свободная конвекция воздуха |
| Частота преобразования | 100 кГц |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 2688,3 тыс. ч минимум |
| MIL-HDBK-217F (25°C) | 297,9 тыс. ч минимум |
Характеристика постоянного тока
Для данной модели область постоянного тока составляет 27 ~ 36 В, при этом максимальное выходное напряжение и ток зависят от режима работы и конфигурации конечной системы. В режиме CV/CC источник переходит из области постоянного напряжения в область постоянного тока по мере увеличения нагрузки.
Примечания
1. Все параметры, если не указано иное, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск уставки, стабилизацию по линии и стабилизацию по нагрузке.
4. См. раздел «Методы управления светодиодными модулями».
5. При пониженном входном напряжении может потребоваться дерейтинг. Дополнительные сведения приведены в статических характеристиках.
6. Это максимальные возможные выходные ток и мощность. Защита от перегрузки может сработать немного ниже указанного уровня для соответствия требованиям UL1310 class 2.
7. Требования к безопасности и ЭМС разработаны с учетом BS EN/EN60598-1, subject 8750 (UL), CNS15233, GB7000.1, FCC part18.
8. Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие директиве по ЭМС на уровне законченной системы.
9. Для соответствия последним требованиям ErP для осветительных приборов данный источник питания может использоваться только за выключателем, не подключенным постоянно к сети.
10. Снижение допустимой температуры окружающей среды составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
11. PLC-100-12 используется для любых источников света, освобожденных от требований директивы ErP (EU) 2019/2020; например, для сигнальных изделий, включая, но не ограничиваясь дорожной, железнодорожной, морской или авиационной сигнализацией, устройствами управления движением или аэродромными огнями.
