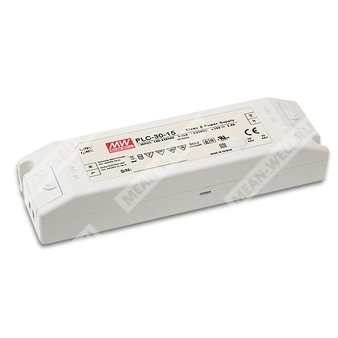

PLC-30-27 — одноканальный источник питания для светодиодных нагрузок мощностью 30 Вт с регулируемыми выходными параметрами.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PLC | Серия источников питания PLC |
| 30 | Номинальная мощность 30 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Краткое назначение
PLC-30-27 предназначен для питания светодиодных светильников и табло, работает в режиме стабилизации тока/напряжения и поддерживает широкий диапазон сетевого питания.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Регулируемые выходное напряжение и уровень ограничения тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным типом входа/выхода.
- Встроенная активная коррекция коэффициента мощности.
- Класс II, без защитного заземления.
- Испытание на 100% полной нагрузке.
- Высокая надежность.
- Подходит для светодиодного освещения и световых указателей.
Характеристики
Выход
| Параметр | Значение |
| Выходное напряжение | 27 В |
| Диапазон выходного напряжения | 18,9 ~ 27 В |
| Номинальный ток | 1,12 А |
| Диапазон выходного тока | 0 ~ 1,12 А |
| Номинальная мощность | 30,24 Вт |
| Пульсации и шум | 2,3 В пик-пик |
| Допуск по выходному напряжению | ±5,0% |
| Регулировка линии | ±3,0% |
| Регулировка нагрузки | ±10% |
| Диапазон стабилизации постоянного тока | 22,8 ~ 26,4 В |
| Диапазон регулировки напряжения | 25,65 ~ 29,7 В |
| Диапазон регулировки тока | 0,938 ~ 1,288 А |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC; PF > 0,9 при 230 В AC, при полной нагрузке |
| Типичный КПД | 84,5% |
| Типичный входной ток | 0,4 А при 115 В AC; 0,2 А при 230 В AC |
| Пусковой ток | 35 А, холодный старт, длительность 25 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,5 мА при 240 В AC |
| Время установления | 500 мс при 230 В AC; 3000 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 100 ~ 110%; режим ограничения постоянного тока, восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 31 ~ 35 В; отключение выходного напряжения, повторное включение питания для восстановления |
| Защита от перегрева | Отключение выходного напряжения, повторное включение питания для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,06%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C (Pin ≥ 25 Вт), Class D (>70% нагрузки); BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61547; уровень light industry; EAC TP TC 020 |
| Класс устройства | Класс II, без FG |
Прочее
| Параметр | Значение |
| Средняя наработка на отказ | 4293,1 тыс. ч, Telcordia SR-332 (Bellcore); 625,5 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 160 × 46 × 30 мм (Д × Ш × В) |
| Масса и упаковка | 0,2 кг; 70 шт./15 кг/0,96 CUFT |
| Входное/выходное подключение | Клеммный блок SWITCHLAB MB310-75002 |
Границы постоянного тока и регулировок для модели 27 В
| Параметр | Значение |
| Область постоянного тока | 6,3 ~ 27 В |
| Минимальное напряжение для области постоянного тока | 6,3 В |
| Регулируемый диапазон выходного напряжения | 25,65 ~ 29,7 В |
| Регулируемый диапазон выходного тока | 0,938 ~ 1,288 А |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Дополнительные сведения приведены на статических характеристиках.
- Выходное напряжение регулируется потенциометром SVR1 на плате; предел уровня постоянного тока регулируется потенциометром SVR2 на плате.
- См. «Методы управления светодиодным модулем».
- Источники питания рассматриваются как компоненты, работающие в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС для завершенной системы.
- Прямое подключение к светодиодам рекомендуется, но использование дополнительных драйверов не подходит.
- Для выполнения требований последнего регламента ErP для светотехнических изделий данный источник питания может использоваться только после выключателя, не подключенного постоянно к сети.
- Для высоты эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- PLC-30-27 не предназначен для всех источников света, освобожденных от требований ErP-директивы ЕС 2019/2020; примером могут быть сигнальные изделия, включая, но не ограничиваясь, дорожными, железнодорожными, морскими, воздушными сигнальными системами, средствами управления движением и аэродромными огнями.
