PLC-30-36

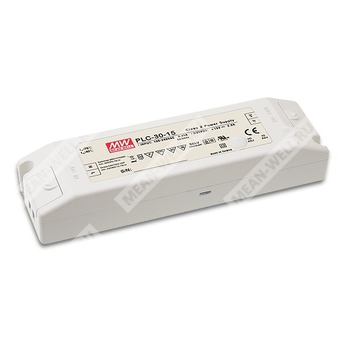

PLC-30-36 - компактный источник питания для светодиодного освещения с выходом 36 В и мощностью 30 Вт.
Расшифровка партномера
| Позиция | Расшифровка |
| PLC | Серия источников питания для светодиодного освещения |
| 30 | Номинальная мощность 30 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Краткое описание
PLC-30-36 представляет собой одновыходный источник питания для светодиодов мощностью 30 Вт, предназначенный для питания светодиодных нагрузок в режиме постоянного тока. Устройство рассчитано на универсальный диапазон входного напряжения переменного и постоянного тока, оснащено функциями регулировки выходного напряжения и ограничения выходного тока, а также комплексом защит от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Регулируемые выходное напряжение и уровень выходного тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным исполнением входа и выхода.
- Встроенная активная коррекция коэффициента мощности, соответствует BS EN/EN61000-3-2 класс C при Pin≥25 Вт.
- Источник питания класса II, без защитного заземления.
- Испытание на 100% полной нагрузке.
- Высокая надёжность.
- Подходит для светодиодного освещения и применения в световых табло.
- Соответствие мировым нормам безопасности для осветительного оборудования.
Выход
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Диапазон регулировки напряжения | 34,2 ~ 39,6 В |
| Номинальный ток | 0,84 А |
| Диапазон регулировки тока | 0 ~ 0,84 А |
| Номинальная мощность | 30,24 Вт |
| Пульсации и шум | 3,6 В п-п |
| Допуск выходного напряжения | ±10% |
| Нестабильность по линии | ±3,0% |
| Нестабильность по нагрузке | ±5,0% |
| Время установки | 500 мс при 230 В переменного тока, 3000 мс при 115 В переменного тока, при полной нагрузке |
| Область постоянного тока | 31 ~ 35 В |
| Диапазон регулировки выходного напряжения на плате | 34,2 ~ 39,6 В |
| Диапазон регулировки ограничения тока на плате | 0,63 ~ 0,865 А |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока, 127 ~ 370 В постоянного тока |
| Частотный диапазон | 47 ~ 63 Гц |
| Коэффициент мощности | PF>0,95 при 115 В переменного тока, PF>0,9 при 230 В переменного тока, при полной нагрузке |
| КПД типовой | 85% |
| Входной ток типовой | 0,4 А при 115 В переменного тока, 0,2 А при 230 В переменного тока |
| Пусковой ток типовой | 35 А, холодный старт, длительность импульса 25 мкс, измерено при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | <0,5 мА при 240 В переменного тока |
| THD | <20% при нагрузке выходом ≥70% при входе 115/230 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка по току | 100 ~ 110% ; ограничение постоянного тока, восстановление автоматически после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 46 ~ 52 В; отключение выходного напряжения, повторное включение питания для восстановления |
| Перегрев | Отключение выходного напряжения, повторное включение питания для восстановления |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 ℃ |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,06%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Тепловое ограничение | См. кривую снижения мощности |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 ℃ / 70% RH |
| ЭМС-излучение | BS EN/EN55015, BS EN/EN61000-3-2 класс C (Pin≥25 Вт), класс D (>70% нагрузки); BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС-иммунитет | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, уровень для промышленной светотехники, EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 4293,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 625,5 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Габариты | 160 × 46 × 30 мм (Д × Ш × В) |
| Масса и упаковка | 0,2 кг; 70 шт. / 15 кг / 0,96 куб. фута |
| Конструктив | Полностью изолированный пластиковый корпус, клеммное исполнение входа/выхода |
Подключение
Клеммник TB1
| Номер контакта | Назначение |
| 1 | AC/N |
| 2 | AC/L |
Клеммник TB2
| Номер контакта | Назначение |
| 1 | +V |
| 2 | -V |
Примечания
1. Все параметры, не указанные особо, измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. См. статические характеристики для подробностей.
5. Выходное напряжение регулируется подстроечным резистором SVR1 на плате; предел уровня выходного тока постоянного тока регулируется подстроечным резистором SVR2 на плате.
6. См. «Способы управления светодиодным модулем».
7. Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС для готового изделия.
8. Рекомендуется непосредственное подключение светодиодов; использование дополнительных драйверов не предусмотрено.
9. Для выполнения требований актуального регламента ErP для осветительных приборов данный источник питания может применяться только после выключателя и без постоянного подключения к сети.
10. Снижение допустимой температуры окружающей среды при высоте эксплуатации выше 2000 м составляет 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором.
11. PLC-30-9 используется для любых источников света, освобождённых от требований директивы ErP (EU) 2019/2020, например для сигнальной продукции, включая, но не ограничиваясь, дорожной, железнодорожной, морской, воздушной сигнализацией, средствами управления движением и фонарями аэродромов.
