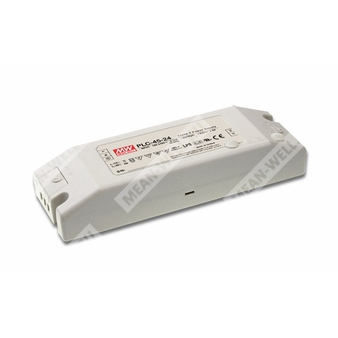

PLC-45-12 - импульсный источник питания 45 Вт с одним выходом для светодиодных нагрузок.
Расшифровка партномера
| Параметр | Значение |
| Серия | PLC-45 |
| Номинальная мощность | 45 Вт |
| Выходное напряжение | 12 В |
| Назначение | Одноканальный источник питания для светодиодных систем |
Назначение и особенности
PLC-45-12 представляет собой источник питания для светодиодного освещения и табло, выполненный в полностью изолированном пластиковом корпусе с клеммным подключением входа и выхода. Устройство работает от универсальной сети переменного тока в полном диапазоне, имеет встроенную схему ограничения постоянного тока, активную коррекцию коэффициента мощности и защиту от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Универсальный вход переменного тока с полным диапазоном.
- Регулируемое выходное напряжение и уровень ограничения выходного тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным исполнением входа/выхода.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям для светотехнических применений.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 3,8 А |
| Диапазон тока | 0–3,8 А |
| Номинальная мощность | 45,6 Вт |
| Пульсации и шум | 2 В пик-пик |
| Допуск по выходному напряжению | ±10% |
| Нестабильность по линии | ±3,0% |
| Нестабильность по нагрузке | ±5,0% |
| Время установления | 500 мс при 230 В AC, 1200 мс при 115 В AC, при полной нагрузке |
| Диапазон напряжения регулировки | 11,5–13 В |
| Диапазон регулировки тока | 2,85–3,914 А |
| Диапазон постоянного тока | 9–12 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,92 при 115 В AC, PF > 0,9 при 230 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥75% при входе 115/230 В AC |
| Типовой КПД | 84,5% |
| Типовой входной ток | 0,55 А при 115 В AC; 0,25 А при 230 В AC |
| Пусковой ток | 35 А, холодный старт, длительность импульса 50 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
| Максимальное количество БП на автомате 16 А | 42 шт. для автоматического выключателя типа B; 42 шт. для типа C, при 230 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 13,8–16 В; отключение выходного напряжения, восстановление при повторном включении питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, в течение 72 мин. по осям X, Y, Z |
Требования безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% нагрузки), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, уровень для light industry, EAC TP TC 020 |
Параметры надежности и механики
| Параметр | Значение |
| MTBF | 3444,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 417,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 181,5 × 62 × 35 мм |
| Масса | 0,41 кг |
| Упаковка | 30 шт.; 13,3 кг; 0,67 куб. фута |
| Исполнение | Пластиковый корпус, полностью изолированный, с клеммным блоком |
Подстройка
| Параметр | Значение |
| Регулировка выходного напряжения | Через SVR1 на печатной плате |
| Регулировка уровня постоянного тока | Через SVR2 на печатной плате |
Примечания
- Все параметры, не оговоренные особо, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, нестабильность по линии и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; подробности приведены в статических характеристиках.
- Выходное напряжение регулируется через SVR1 на плате; предел уровня постоянного тока регулируется через SVR2 на плате.
- Рекомендуется непосредственное подключение к светодиодам; использование дополнительных драйверов не допускается.
- Для соответствия последним требованиям ErP по светильникам источник питания должен применяться только за выключателем, не имеющим постоянного подключения к сети.
- Для высоты более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для бескулерных моделей и 5 °C на 1000 м для моделей с вентилятором.
Характеристики серии
- Универсальный вход переменного тока / полный диапазон.
- Регулируемое выходное напряжение и уровень тока.
- Защиты: короткое замыкание / перегрузка по току / перенапряжение / перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным исполнением входа и выхода.
- Встроенная активная коррекция коэффициента мощности, соответствие BS EN/EN61000-3-2 Class C при нагрузке ≥75%.
- Класс II.
- Соответствие требованиям LPS.
- 100% испытание при полной нагрузке на прогон.
- Высокая надежность.
- Подходит для светодиодного освещения и движущихся рекламных вывесок.
- Соответствие мировым требованиям безопасности для светотехники.
