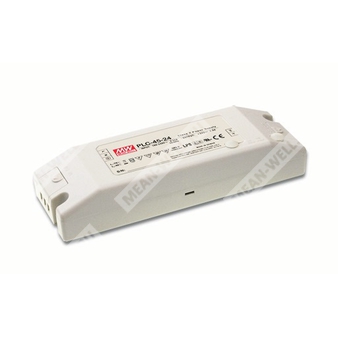

PLC-45-15 - одноканальный источник питания для светодиодных нагрузок с регулируемым напряжением и током.
Расшифровка партномера
| Обозначение | Расшифровка |
| PLC | Серия источников питания Mean Well для светодиодного освещения |
| 45 | Номинальная мощность 45 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и особенности
PLC-45-15 представляет собой компактный импульсный источник питания переменного тока для светодиодных систем мощностью 45 Вт, выполненный в полностью изолированном пластиковом корпусе с клеммным подключением входа и выхода. Модель предназначена для питания светодиодных модулей и световых табло, работает в режиме постоянного тока в допустимой рабочей области, содержит встроенный ограничитель тока и обеспечивает защиту от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
Устройство рассчитано на универсальный сетевой вход, имеет активную коррекцию коэффициента мощности, соответствует требованиям по электромагнитной совместимости и применимо для светотехнических решений, где требуется стабильное питание светодиодной нагрузки.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Регулируемые выходное напряжение и уровень выходного тока.
- Защита: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным исполнением входа и выхода.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие BS EN/EN61000-3-2 класс C при нагрузке не менее 75%.
- Устройство класса 2.
- Соответствие требованиям LPS.
- Испытание на 100% полную нагрузку при прогреве.
- Высокая надежность.
- Пригоден для светодиодного освещения и движущихся рекламных знаков.
- Соответствие мировым требованиям безопасности для светотехники.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 3 А |
| Диапазон выходного тока | 0–3 А |
| Номинальная выходная мощность | 45 Вт |
| Пульсации и шум | 2,4 В п-п |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс при 230 В перем. тока, 1200 мс при 115 В перем. тока, при полной нагрузке |
| Диапазон постоянного тока | 11,25–15 В |
| Регулировка выходного напряжения | 14,5–16,2 В |
| Регулировка уровня тока | 2,25–3,1 А |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока, 127–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | Более 0,92 при 115 В переменного тока, более 0,9 при 230 В переменного тока, при полной нагрузке |
| Коэффициент полезного действия | 85% |
| Потребляемый ток | 0,55 А при 115 В переменного тока; 0,25 А при 230 В переменного тока |
| Пусковой ток | 35 А, холодный старт, длительность импульса 50 мкс, измерение при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | Менее 0,75 мА при 240 В переменного тока |
| Количество источников на автомате 16 А | 42 устройства при автомате типа B; 42 устройства при автомате типа C, при 230 В переменного тока |
| Полное гармоническое искажение | Менее 20% при нагрузке не менее 75% при 115/230 В переменного тока |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 17,5–21 В |
| Действие защиты от перенапряжения | Выходное напряжение отключается, восстановление после повторного включения питания |
| Защита от перегрева | Выходное напряжение отключается, восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30...+50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10–500 Гц, 2G, по 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| Снижение допустимой температуры окружающей среды при высоте более 2000 м | 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3,75 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C (при нагрузке не менее 75%), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No.223-M91, EAC TP TC 004 |
МТBF, размеры и упаковка
| Параметр | Значение |
| MTBF | 3444,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 417,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 181,5 × 62 × 35 мм |
| Масса | 0,41 кг |
| Упаковка | 30 шт. / 13,3 кг / 0,67 куб. фута |
Механическое исполнение
Корпус имеет размеры 181,5 × 62 × 35 мм. Конструкция предусматривает клеммные блоки для подключения сети и нагрузки. На корпусе предусмотрены регулировки выходного напряжения и уровня тока. Точка контроля температуры корпуса обозначена как T case, максимальная температура корпуса.
Подключение
| Клеммный блок | Назначение |
| TB1, контакт 1 | AC/L |
| TB1, контакт 2 | AC/N |
| TB1, контакт 3 | FG |
| TB2, контакт 1 | +V |
| TB2, контакт 2 | -V |
Примечания
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, нагруженной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по линии и по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Дополнительные сведения следует смотреть в статических характеристиках. |
| 5 | Выходное напряжение регулируется резистором SVR1 на плате; предел уровня выходного постоянного тока регулируется резистором SVR2 на плате. |
| 6 | Следует руководствоваться методами управления светодиодным модулем. |
| 7 | Источник питания рассматривается как компонент, работающий в составе конечного оборудования; при окончательной установке необходимо повторно подтвердить соответствие требованиям ЭМС. |
| 8 | Рекомендуется непосредственное подключение к светодиодам; применение дополнительных драйверов не предусмотрено. |
| 9 | Для выполнения требований актуального регламента ErP данный источник питания может применяться только после выключателя, не подключенного постоянно к сети. |
| 10 | При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды. |
