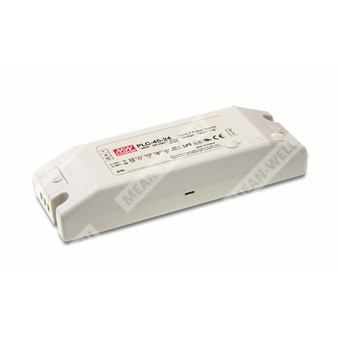

PLC-45-20 - компактный импульсный источник питания 45 Вт для светодиодных нагрузок с выходом 20 В и ограничением тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| PLC | Серия источников питания для светодиодных применений |
| 45 | Номинальная мощность 45 Вт |
| 20 | Номинальное выходное напряжение 20 В |
Краткое описание
PLC-45-20 — одно выходной источник питания для светодиодного освещения и указателей, выполненный в полностью изолированном пластиковом корпусе с клеммным подключением, универсальным входом переменного тока и функцией ограничения тока.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Регулируемые выходное напряжение и уровень выходного тока.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммной колодкой на входе и выходе.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям для светотехнических применений и класса Class 2.
- Соответствие требованиям LPS.
- 100% испытание на полную нагрузку при прогоне.
- Высокая надежность.
Области применения
- Светодиодное освещение.
- Световые табло и движущиеся знаки.
- Применения, требующие источника питания с режимом стабилизации тока.
Выход
| Параметр | Значение |
| Выходное напряжение | 20 В |
| Номинальный ток | 2,3 А |
| Диапазон тока | 0 ~ 2,3 А |
| Номинальная мощность | 46 Вт |
| Пульсации и шум | 1,8 В п-п |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс при 230 В AC, 1200 мс при 115 В AC, при полной нагрузке |
| Диапазон постоянного тока | 15 ~ 20 В |
| Диапазон регулировки выходного напряжения | 19,5 ~ 22 В |
| Диапазон регулировки выходного тока | 1,725 ~ 2,37 А |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 при 115 В AC, PF > 0,9 при 230 В AC, при полной нагрузке |
| КПД | 86,5% |
| Потребляемый ток | 0,55 А при 115 В AC; 0,25 А при 230 В AC |
| Пусковой ток | 35 А, холодный старт, длительность импульса 50 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
| Общее гармоническое искажение | < 20% при нагрузке ≥75% на входе 115 В AC / 230 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | Режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 22,8 ~ 25 В |
| Защита от перегрева | Выходное напряжение отключается, восстановление после снижения температуры |
| Уровень срабатывания перенапряжения | 95 ~ 110% |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2 G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61547, уровень для light industry, EAC TP TC 020 |
Прочее
| Параметр | Значение |
| Средняя наработка на отказ | 3444,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 417,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 181,5 × 62 × 35 мм |
| Масса | 0,41 кг |
| Упаковка | 30 шт. / 13,3 кг / 0,67 CUFT |
Настройка
Выходное напряжение регулируется потенциометром SVR1 на печатной плате. Ограничение уровня постоянного тока регулируется потенциометром SVR2 на печатной плате.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать статические характеристики.
- Выходное напряжение можно регулировать с помощью SVR1 на плате; предел уровня постоянного тока можно регулировать с помощью SVR2 на плате.
- Рекомендуется непосредственное подключение к светодиодам; использование дополнительных драйверов не предусмотрено.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания допускается использовать только после выключателя, не подключенного постоянно к сети.
- При высоте эксплуатации более 2000 м для безвентиляторных моделей требуется снижение температуры окружающей среды на 3,5 °C на 1000 м.
