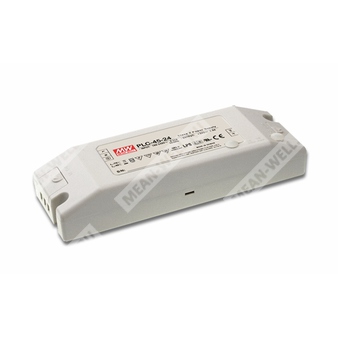

PLC-45-24 - источник питания постоянного тока для светодиодных нагрузок с выходом 24 В и регулировкой напряжения и тока.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | PLC-45 | Серия источников питания для светодиодного освещения, мощность 45 Вт |
| Выходное напряжение | 24 | Номинальное выходное напряжение 24 В |
Краткое описание
PLC-45-24 — импульсный источник питания для светодиодных модулей и световых систем с одним выходом, универсальным сетевым входом и режимом постоянного тока. Предназначен для применения в светодиодном освещении и информационных табло, поддерживает регулировку выходного напряжения и ограничения тока, а также имеет встроенные защиты от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Регулируемые выходное напряжение и уровень тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным блоком на входе и выходе.
- Встроенная функция активной коррекции коэффициента мощности.
- Соответствие BS EN/EN61000-3-2 класс C при нагрузке не менее 75%.
- Класс защиты 2.
- Соответствует требованиям LPS.
- Испытание на 100% полную нагрузку при прогоне.
- Повышенная надёжность.
- Подходит для светодиодного освещения и применения в бегущих строках и указателях.
Применение
- Светодиодное освещение.
- Световые и информационные вывески.
- Светодиодные модули, работающие в режиме постоянного тока.
Основные электрические параметры
| Параметр | Значение для PLC-45-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,9 А |
| Диапазон выходного тока | 0 ... 1,9 А |
| Номинальная выходная мощность | 45,6 Вт |
| Пульсации и шум | 2,7 В пик-пик |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установления | 500 мс при 230 В переменного тока, 1200 мс при 115 В переменного тока, при полной нагрузке |
| Диапазон постоянного тока | 18 ... 24 В |
| Диапазон регулировки выходного напряжения | 24 ... 26 В |
| Диапазон регулировки тока | 1,425 ... 1,957 А |
Вход
| Параметр | Значение для PLC-45-24 |
| Диапазон входного напряжения | 90 ... 264 В переменного тока; 127 ... 370 В постоянного тока |
| Диапазон входной частоты | 47 ... 63 Гц |
| Коэффициент мощности | PF > 0,92 при 115 В переменного тока, PF > 0,9 при 230 В переменного тока, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке не менее 75% и входе 115/230 В переменного тока |
| Потребляемый ток | 0,55 А при 115 В переменного тока; 0,25 А при 230 В переменного тока |
| Пусковой ток | 35 А, холодный старт, длительность 50 мкс, измерение при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | < 0,75 мА при 240 В переменного тока |
Выход
| Параметр | Значение для PLC-45-24 |
| Номинальное напряжение | 24 В |
| Номинальный ток | 1,9 А |
| Диапазон тока | 0 ... 1,9 А |
| Пульсации и шум | 2,7 В пик-пик |
| Регулировка напряжения | 24 ... 26 В |
| Регулировка тока | 1,425 ... 1,957 А |
| Режим постоянного тока | 18 ... 24 В |
Защиты
| Параметр | Описание |
| Перегрузка по току | 95 ... 110% от номинала; тип защиты — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28 ... 32 В; защита с отключением выходного напряжения и последующим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ... +50 °C |
| Рабочая влажность | 20 ... 95% без конденсации |
| Температура и влажность хранения | -40 ... +80 °C, 10 ... 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ... 50 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3,75 кВ переменного тока; вход/корпус: 2 кВ переменного тока; выход/корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C (при нагрузке не менее 75%), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 3444,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 417,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 181,5 × 62 × 35 мм |
| Масса | 0,41 кг |
| Упаковка | 30 шт.; 13,3 кг; 0,67 CUFT |
Конструктивное исполнение
Источник питания выполнен в компактном корпусе с полностью изолированной пластиковой конструкцией и клеммным подключением. Предусмотрены органы подстройки выходного напряжения и ограничения тока на печатной плате. Охлаждение осуществляется свободной конвекцией воздуха.
Назначение клемм
| Клеммная колодка | Контакт | Назначение |
| TB1 | 1 | AC/L |
| TB1 | 2 | AC/N |
| TB1 | 3 | FG |
| TB2 | 1 | +V |
| TB2 | 2 | -V |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск на настройку, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать статические характеристики.
- Выходное напряжение можно регулировать с помощью SVR1 на плате; предел уровня выходного постоянного тока можно регулировать с помощью SVR2 на плате.
- См. «Способы управления светодиодным модулем».
- Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку на ЭМС влияет полная установка, производитель конечного оборудования должен повторно подтвердить соответствие Директиве по ЭМС на полной установке.
- Прямое подключение к светодиодам предпочтительно, но не подходит для использования дополнительных драйверов.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания может использоваться только после выключателя, не имеющего постоянного подключения к сети.
- Для высоты эксплуатации более 2000 м необходимо снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
