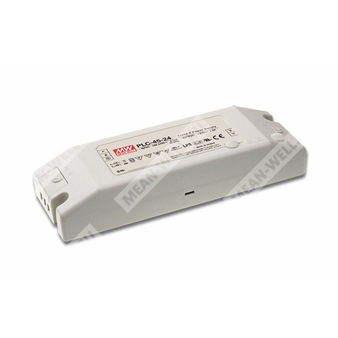

PLC-45-27 — одновыходный источник питания для светодиодов мощностью 45 Вт с регулировкой напряжения и тока.
Расшифровка партномера
| Позиция | Расшифровка |
| PLC | Серия источников питания для светодиодных нагрузок |
| 45 | Номинальная мощность 45 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Краткое описание
PLC-45-27 представляет собой импульсный источник питания для светодиодных систем с одним выходом, универсальным входом переменного тока, активной коррекцией коэффициента мощности и встроенным ограничением тока. Изделие предназначено для применения в системах светодиодного освещения и световых указателей.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Регулируемые выходное напряжение и уровень выходного тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным исполнением входа и выхода.
- Встроенная активная коррекция коэффициента мощности, соответствие BS EN/EN61000-3-2 класс C при нагрузке не менее 75%.
- Устройство класса 2.
- Соответствие требованиям LPS.
- Испытание на 100% полную нагрузку.
- Высокая надежность.
- Подходит для светодиодного освещения и движущихся знаков.
- Соответствие мировым требованиям по безопасности для осветительной техники.
Параметры
Выход
| Параметр | Значение для PLC-45-27 |
| Выходное напряжение | 27 В |
| Номинальный ток | 1,7 А |
| Диапазон тока | 0–1,7 А |
| Номинальная мощность | 45,9 Вт |
| Пульсации и шум | 2,7 Вp-p |
| Допуск по напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс при 230 В AC, 1200 мс при 115 В AC, при полной нагрузке |
| Диапазон регулировки напряжения | 25–30 В |
| Диапазон регулировки тока | 1,275–1,75 А |
| Режим постоянного тока | 20,25–27 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,92 при 115 В AC; PF > 0,9 при 230 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке не менее 75% на 115/230 В AC |
| Потребляемый ток | 0,55 А при 115 В AC; 0,25 А при 230 В AC |
| Пусковой ток | 35 А, холодный старт, длительность 50 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
| Максимальное число блоков на автомат 16 А | 42 шт. при автомате типа B; 42 шт. при автомате типа C, при 230 В AC |
Защиты
| Параметр | Описание |
| Перегрузка по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 54–60 В; защита с отключением выходного напряжения и последующим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30…+50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Надежность и механические данные
| Параметр | Значение |
| MTBF | 3444,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 417,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 181,5 × 62 × 35 мм |
| Масса | 0,41 кг |
| Упаковка | 30 шт.; 13,3 кг; 0,67 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 класс C (при нагрузке ≥75%), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Тип корпуса | Полностью изолированный пластиковый корпус с клеммным блоком входа и выхода |
| Охлаждение | Свободная конвекция воздуха |
| Регулировка выходного напряжения | SVR1 на плате |
| Регулировка уровня ограничения постоянного тока | SVR2 на плате |
| Частота преобразования | 90 кГц при 115 В AC; 120 кГц при 230 В AC |
Назначение выводов
| Клемма | Назначение |
| TB1-1 | AC/L |
| TB1-2 | AC/N |
| TB1-3 | FG |
| TB2-1 | +V |
| TB2-2 | -V |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Для подробностей следует учитывать статические характеристики.
- Выходное напряжение регулируется с помощью SVR1 на плате; предел уровня постоянного тока регулируется с помощью SVR2 на плате.
- Следует учитывать «Способы управления светодиодным модулем».
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования обязан повторно подтвердить соответствие директиве ЭМС для всей установки.
- Рекомендуется непосредственное подключение к светодиодам; применение дополнительных драйверов не подходит.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания может использоваться только после выключателя, не имеющего постоянного подключения к сети.
- Для высоты эксплуатации более 2000 м температура окружающей среды должна быть снижена: на 3,5 °C/1000 м для бескулерных моделей и на 5 °C/1000 м для моделей с вентилятором.
Свойства и назначение
PLC-45-27 предназначен для построения светодиодных систем, где требуется стабилизированный источник постоянного тока с возможностью подстройки напряжения и тока в пределах характеристик устройства. Применение активной коррекции коэффициента мощности, гальванической развязки, встроенных защит и широкого диапазона входного напряжения делает изделие пригодным для промышленного и светотехнического применения.
