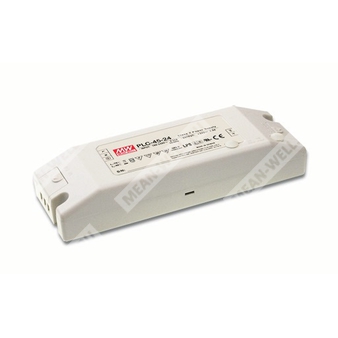

PLC-45-36 — источник питания постоянного тока для светодиодных нагрузок с одним выходом и регулируемыми напряжением и током.
Расшифровка партномера
| Позиция | Расшифровка |
| PLC | Серия источников питания для светодиодных применений |
| 45 | Номинальная мощность 45 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Краткое назначение
PLC-45-36 — импульсный источник питания 45 Вт с одним выходом для питания светодиодных модулей в режиме стабилизации тока, с универсальным входом переменного тока и защитными функциями.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Регулируемые выходное напряжение и уровень ограничения тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным блоком на входе и выходе.
- Встроенная активная коррекция коэффициента мощности, соответствие BS EN/EN61000-3-2 класс C при нагрузке не менее 75%.
- Источник питания класса II.
- Соответствие требованиям LPS.
- Испытание на 100% полной нагрузке в режиме burn-in.
- Высокая надежность.
- Пригоден для светодиодного освещения и движущихся знаков.
- Соответствие мировым требованиям безопасности для осветительного оборудования.
Применение
- Светодиодное освещение.
- Движущиеся знаки.
Электрические параметры
Выход
| Параметр | PLC-45-36 |
| Выходное напряжение постоянного тока | 36 В |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0 ~ 1,25 А |
| Номинальная мощность | 45 Вт |
| Пульсации и шум | 3,6 Вп-п |
| Допуск по напряжению | ±10% |
| Линейная стабилизация | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс при 230 В AC, 1200 мс при 115 В AC, при полной нагрузке |
| Регулировка напряжения | 32,5 ~ 39 В |
| Регулировка тока | 0,938 ~ 1,288 А |
| Режим постоянного тока | 27 ~ 36 В |
Вход
| Параметр | PLC-45-36 |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 при 115 В AC, PF > 0,9 при 230 В AC, при полной нагрузке |
| Полное гармоническое искажение | THD < 20% при нагрузке не менее 75% при входе 115 В AC / 230 В AC |
| Типовой КПД | 87,5% |
| Типовой входной ток | 0,55 А при 115 В AC; 0,25 А при 230 В AC |
| Пусковой ток | 35 А, холодный старт, twidth = 50 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
Параметры защиты
| Параметр | PLC-45-36 |
| Перегрузка по току | Ограничение постоянным током, автоматическое восстановление после устранения аварийного состояния |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 41 ~ 46 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | PLC-45-36 |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | PLC-45-36 |
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥75%), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61547; уровень light industry; EAC TP TC 020 |
Ресурс, размеры и упаковка
| Параметр | PLC-45-36 |
| MTBF | 3444,5 тыс. ч. min. по Telcordia SR-332 (Bellcore); 417,1 тыс. ч. min. по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 181,5 × 62 × 35 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 30 шт.; 13,3 кг; 0,67 CUFT |
Механическое исполнение
Корпус выполнен в виде полностью изолированного пластикового блока. Предусмотрены клеммные соединения для входа и выхода. Охлаждение осуществляется естественной конвекцией воздуха.
Назначение клемм
| Клеммная колодка | Назначение |
| TB1, контакт 1 | AC/L |
| TB1, контакт 2 | AC/N |
| TB1, контакт 3 | FG |
| TB2, контакт 1 | +V |
| TB2, контакт 2 | -V |
Примечания
| 1 | Все параметры, если не указано иное, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Подробности приведены в статических характеристиках. |
| 5 | Выходное напряжение регулируется подстроечным резистором SVR1 на плате; предел уровня стабилизации постоянного тока регулируется SVR2 на плате. |
| 6 | Следует учитывать рекомендации по способам питания светодиодных модулей. |
| 7 | Источник питания рассматривается как компонент, применяемый совместно с конечным оборудованием; EMC-показатели зависят от полной установки, поэтому производитель конечного оборудования должен повторно подтвердить соответствие EMC-директиве на уровне готового изделия. |
| 8 | Рекомендуется непосредственное подключение к светодиодам; использование дополнительных драйверов не подходит. |
| 9 | Для выполнения требований актуального регламента ErP по осветительным приборам данный источник питания может применяться только после выключателя, без постоянного подключения к сети. |
| 10 | При высоте эксплуатации выше 2000 м температурное снижение допустимой нагрузки составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
Дополнительные сведения
- Серия: PLC-45.
- Тип: одновыходной источник питания для светодиодов.
- Исполнение: с активной коррекцией коэффициента мощности.
- Рекомендуемый режим работы: область постоянного тока.
