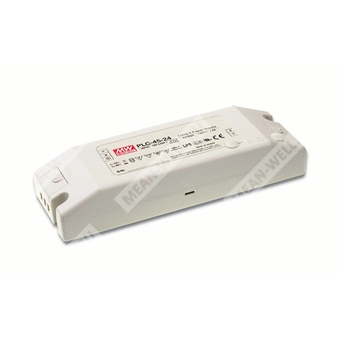

PLC-45-48
PLC-45-48 - 45-ваттный источник питания для светодиодов с одним выходом 48 В и регулировкой напряжения и тока.
Расшифровка партномера
| Позиция | Расшифровка |
| PLC | Серия источников питания для светодиодов |
| 45 | Номинальная мощность 45 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение
Импульсный источник питания для светодиодных нагрузок, предназначенный для работы в режиме стабилизации тока с возможностью регулировки выходного напряжения и ограничения выходного тока. Применяется в светотехнических системах и устройствах световой индикации.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Регулируемое выходное напряжение и уровень тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным исполнением входа и выхода.
- Встроенная активная коррекция коэффициента мощности.
- Устройство класса 2.
- Соответствие требованиям LPS.
- Испытание на 100% полной нагрузки.
- Высокая надежность.
- Подходит для светодиодного освещения и движущихся вывесок.
- Соответствие мировым нормам безопасности для осветительного оборудования.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | Более 0,92 при 115 В AC, более 0,9 при 230 В AC, при полной нагрузке |
| Полное гармоническое искажение | Менее 20% при нагрузке от 75% и выше, при 115 В AC / 230 В AC |
| Пусковой ток | 35 А, холодный старт, длительность импульса 50 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток потребления | 0,55 А при 115 В AC; 0,25 А при 230 В AC |
| Ток утечки | Менее 0,75 мА при 240 В AC |
| Максимальное число БП на автомате 16 А | 42 шт. для автомата типа B; 42 шт. для автомата типа C при 230 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,95 А |
| Диапазон тока | 0 ~ 0,95 А |
| Номинальная мощность | 45,6 Вт |
| Пульсации и шум | 4,6 В пик-пик |
| Допуск по выходному напряжению | ±10% |
| Погрешность стабилизации по линии | ±3,0% |
| Погрешность стабилизации по нагрузке | ±5,0% |
| Время установления | 500 мс при 230 В AC; 1200 мс при 115 В AC, при полной нагрузке |
| Регулировка выходного напряжения | 43,6 ~ 51,8 В |
| Регулировка выходного тока | 0,713 ~ 0,979 А |
| Режим постоянного тока | 36 ~ 48 В |
Защита
| Параметр | Значение |
| Перегрузка по току | 95 ~ 110% |
| Тип защиты от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 54 ~ 60 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с автоматическим восстановлением после повторного включения |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥75%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Прочее
| Параметр | Значение |
| Средняя наработка на отказ | 3444,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 417,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 181,5 × 62 × 35 мм |
| Масса | 0,41 кг |
| Упаковка | 30 шт. / 13,3 кг / 0,67 CUFT |
Подстройка
| Параметр | Значение |
| Регулировка напряжения | Осуществляется подстроечным резистором SVR1 на печатной плате |
| Регулировка предела постоянного тока | Осуществляется подстроечным резистором SVR2 на печатной плате |
Примечания
1. Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
4. При пониженном входном напряжении может потребоваться снижение нагрузки. Дополнительные сведения приведены в статических характеристиках.
5. Выходное напряжение может регулироваться через SVR1 на печатной плате; предел уровня выходного тока постоянного тока может регулироваться через SVR2 на печатной плате.
6. Следует обращаться к разделу «Методы управления светодиодным модулем».
7. Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку параметры ЭМС зависят от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС на уровне всей установки.
8. Рекомендуется прямое подключение к светодиодам; не предназначен для использования с дополнительными драйверами.
9. Для выполнения требований актуального регламента ErP для светильников данный источник питания светодиодов может использоваться только после выключателя, не имеющего постоянного подключения к сети.
10. Снижение допустимой температуры окружающей среды при высоте эксплуатации выше 2000 м: 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
Методы управления светодиодным модулем
Рекомендуется работа в области стабилизации тока (CC) для питания светодиодов.
В области постоянного тока максимальное выходное напряжение драйвера зависит от конфигурации конечной системы. При возникновении вопросов по совместимости следует обращаться в MEAN WELL.
Характеристики серии
- Универсальный вход переменного тока / полный диапазон.
- Регулируемое выходное напряжение и уровень тока.
- Защиты: короткое замыкание / перегрузка по току / перенапряжение / перегрев.
- Охлаждение свободной конвекцией воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным исполнением входа и выхода.
- Встроенная активная функция PFC, соответствует BS EN/EN61000-3-2 Class C при нагрузке ≥75%.
- Устройство класса 2.
- Соответствие LPS.
- Испытание на burn-in при 100% полной нагрузке.
- Высокая надежность.
- Пригоден для светодиодного освещения и движущихся вывесок.
- Соответствие мировым требованиям безопасности для освещения.
