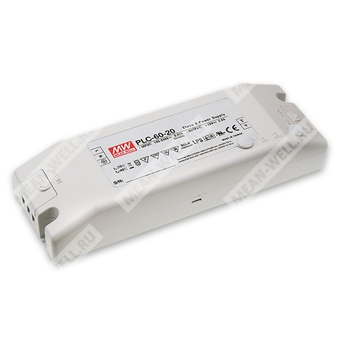

PLC-60-12 - компактный 60-Вт источник питания постоянного тока для светодиодных систем с выходом 12 В и регулировкой напряжения и тока.
PLC-60-12 — импульсный источник питания для светодиодных нагрузок мощностью 60 Вт с одним выходом, предназначенный для работы в режиме стабилизации тока и напряжения, с активной коррекцией коэффициента мощности, встроенными защитами и естественным охлаждением.
Назначение и особенности
- Универсальный вход переменного тока полного диапазона.
- Высокая эффективность — до 86% для модели 12 В.
- Регулируемые выходное напряжение и уровень ограничения выходного тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным I/O.
- Встроенная активная функция коррекции коэффициента мощности.
- Класс 2 по электробезопасности.
- Соответствие требованиям LPS.
- Испытание 100% полной нагрузкой на прогон.
- Высокая надежность.
- Подходит для светодиодного освещения и световых рекламных конструкций.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | PLC | Серия светодиодных источников питания |
| Номинальная мощность | 60 | 60 Вт |
| Выходное напряжение | 12 | 12 В |
Основные параметры
| Параметр | Значение |
| Номинальная мощность | 60 Вт |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0–5 А |
| Вых. напряжение | 12 В |
| Пульсации и шум | 2 Впик-пик |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по сети | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установления | 500 мс при 230 В перем. тока; 3000 мс при 115 В перем. тока на полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | >0,92 при 115 В перем. тока; >0,9 при 230 В перем. тока на полной нагрузке |
| КПД | 86% |
| Входной ток | 0,8 А при 115 В перем. тока; 0,4 А при 230 В перем. тока |
| Пусковой ток | 35 А, холодный старт, длительность импульса 35 мкс, измерение при 50% Ipeak, 230 В перем. тока |
| Ток утечки | <0,75 мА при 240 В перем. тока |
Выходные параметры
| Параметр | Значение |
| Диапазон постоянного тока | 0–5 А |
| Диапазон постоянного напряжения | 11,5–13 В |
| Регулировка выходного напряжения | 11,5–13 В |
| Регулировка ограничения тока | 3,75–5,15 А |
| Область постоянного тока | 8,4–12 В |
Защиты
| Параметр | Значение |
| Перегрузка по току | Тип защиты: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «икание», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8–16 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30…+50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3,75 кВ перем. тока; вход–корпус: 2 кВ перем. тока; выход–корпус: 0,5 кВ перем. тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61547; уровень light industry; EAC TP TC 020 |
| Эмиссия | BS EN/EN55015; BS EN/EN61000-3-2 Class C при нагрузке ≥75%; BS EN/EN61000-3-3; EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 3445,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 515,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 181,5 × 62 × 35 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 30 шт.; 13,3 кг; 0,67 куб. фута |
| Класс защиты | Class 2 power unit |
| Тип изделия | Одиночный выходной источник питания для светодиодов 60 Вт |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц при использовании витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает допуск уставки, стабилизацию по сети и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. Следует обращаться к статическим характеристикам для получения подробностей.
5. Выходное напряжение можно регулировать потенциометром SVR1 на плате; предел уровня постоянного тока можно регулировать потенциометром SVR2 на плате.
6. Рекомендуется обращаться к методам управления светодиодным модулем.
7. Источник питания рассматривается как компонент для работы в составе конечного оборудования; поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС для всей системы.
8. Рекомендуется прямое подключение к светодиодам; применение дополнительных драйверов не подходит.
9. Для выполнения требований актуального регулирования ErP для светильников данный источник питания может использоваться только за выключателем, не постоянно подключенным к сети.
10. Для высоты эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором.
