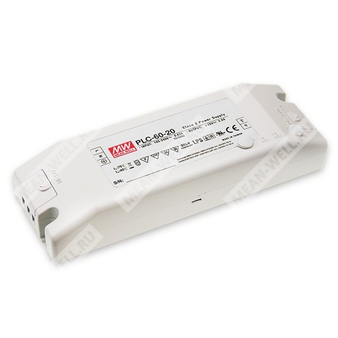

PLC-60-20 - одновыходный источник питания 60 Вт для светодиодных систем с регулируемыми параметрами.
Назначение и краткое описание
PLC-60-20 — импульсный источник питания для светодиодных нагрузок мощностью 60 Вт с одним выходом, предназначенный для питания светодиодных светильников и табло. Изделие поддерживает работу в области постоянного тока, имеет регулируемые выходное напряжение и ограничение выходного тока, а также встроенные защиты по короткому замыканию, перегрузке по току, перенапряжению и перегреву.
Расшифровка партномера
| Позиция | Расшифровка |
| PLC | Серия источников питания MEAN WELL PLC |
| 60 | Номинальная мощность 60 Вт |
| 20 | Номинальное выходное напряжение 20 В |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Высокая эффективность до 89%.
- Регулируемые выходное напряжение и уровень тока.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счет естественной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным исполнением входа и выхода.
- Встроенная активная коррекция коэффициента мощности.
- Класс 2 по электробезопасности.
- Подходит для светодиодного освещения и световых вывесок.
Параметры серии
| Модель | PLC-60-20 |
| Тип изделия | 60-Вт одновыходный источник питания для светодиодов |
| Серия | PLC-60 |
| Номинальное выходное напряжение | 20 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0 ~ 3 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 1,8 Вп-п |
| Допуск по выходному напряжению | ±10% |
| Точность установки, стабилизация по сети и нагрузке | ±3,0% |
Выход
| Номинальное выходное напряжение | 20 В |
| Номинальный выходной ток | 3 А |
| Диапазон выходного тока | 0 ~ 3 А |
| Номинальная выходная мощность | 60 Вт |
| Пульсации и шум | 1,8 Вп-п |
| Регулировка выходного напряжения | 11,5 ~ 13 В |
| Регулировка ограничения тока | 2,25 ~ 3,09 А |
| Диапазон постоянного тока | 14 ~ 20 В |
| Допуск по выходному напряжению | ±10% |
| Точность стабилизации | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
Вход
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,92 при 115 В переменного тока; >0,9 при 230 В переменного тока, при полной нагрузке |
| Коэффициент гармонических искажений | <20% при нагрузке ≥75% при 115/230 В переменного тока |
| Типовой КПД | 87,5% |
| Типовой входной ток | 0,8 А при 115 В переменного тока; 0,4 А при 230 В переменного тока |
| Пусковой ток | 35 А, холодный старт, длительность импульса 35 мкс, измерение при 50% Ipeak, 230 В переменного тока |
| Ток утечки | <0,75 мА при 240 В переменного тока |
Стабильность и динамические характеристики
| Стабилизация по сети | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установления | 500 мс при 230 В переменного тока; 3000 мс при 115 В переменного тока, при полной нагрузке |
| Температурный коэффициент | ±0,03%/°C |
Защита
| Защита от перегрузки по току | Ограничение постоянного тока, восстановление автоматически после устранения неисправности |
| Защита от короткого замыкания | Режим «икание», автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 23 ~ 26 В |
| Защита от перегрева | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
Диапазоны регулировки
| Диапазон постоянного тока | 14 ~ 20 В |
| Диапазон регулировки выходного напряжения | 19,5 ~ 22 В |
| Диапазон регулировки ограничения тока | 2,25 ~ 3,09 А |
Условия эксплуатации
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% относительной влажности, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C; 10 ~ 95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, продолжительность 72 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| ЭМС, помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55024; BS EN/EN61547; уровень для light industry; EAC TP TC 020 |
| ЭМС, излучаемые помехи | BS EN/EN55015; BS EN/EN61000-3-2 Class C при нагрузке ≥75%; BS EN/EN61000-3-3; EAC TP TC 020 |
Механические параметры
| Габариты | 181,5 × 62 × 35 мм |
| Исполнение | Полностью изолированный пластиковый корпус с клеммным блоком входа и выхода |
| Масса | 0,41 кг |
| Упаковка | 30 шт.; 13,3 кг; 0,67 куб. фута |
| Номер корпуса | 991A |
MTBF
| MTBF | 3445,4 тыс. часов по Telcordia SR-332 (Bellcore) |
| MTBF | 515,0 тыс. часов по MIL-HDBK-217F (25 °C) |
Примечания
| 1 | Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Для подробностей следует обращаться к статическим характеристикам. |
| 5 | Выходное напряжение может регулироваться с помощью SVR1 на плате; предел уровня постоянного тока может регулироваться с помощью SVR2 на плате. |
| 6 | Рекомендуется прямое подключение к светодиодам, но изделие не предназначено для использования с дополнительными драйверами. |
| 7 | Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для всего изделия. |
| 8 | Рекомендуется непосредственное подключение к светодиодам. |
| 9 | Для выполнения требований актуального регулирования ErP для светильников данный источник питания может применяться только после выключателя, не соединённого постоянно с сетью. |
| 10 | Снижение допустимой температуры окружающей среды при высоте эксплуатации выше 2000 м: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
