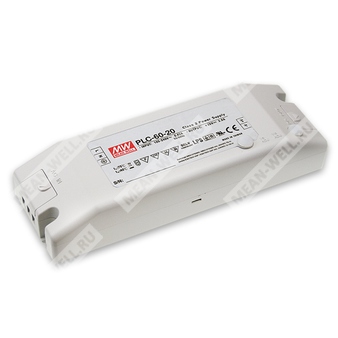

PLC-60-24
PLC-60-24 - импульсный источник питания 24 В для светодиодных нагрузок с регулируемым выходом и защитами.
Расшифровка партномера
| Партномер | Расшифровка |
| PLC | Серия источников питания Mean Well PLC |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и основные особенности
PLC-60-24 — источник питания для светодиодного освещения и подвижных рекламных конструкций, выполненный в полностью изолированном пластиковом корпусе с клеммным подключением входа и выхода. Устройство предназначено для работы от универсальной сети переменного тока, обеспечивает режим стабилизации тока в рабочей области светодиодной нагрузки и поддерживает регулировку выходного напряжения и уровня ограничения тока.
- Универсальный вход переменного тока с широким диапазоном.
- Высокий КПД до 87% для модели 24 В.
- Активная коррекция коэффициента мощности.
- Встроенное ограничение тока постоянного типа.
- Защиты: от короткого замыкания, перегрузки по току, перенапряжения, перегрева.
- Охлаждение за счет свободной конвекции.
- Класс II по защите.
- Испытание 100% полной нагрузкой.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 2,5 А |
| Диапазон тока | 0 ~ 2,5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 2,4 Вп-п |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс / 230 В AC, 3000 мс / 115 В AC при полной нагрузке |
| Диапазон постоянного тока | 16,8 ~ 24 В |
| Диапазон регулировки напряжения | 24 ~ 26 В |
| Диапазон регулировки тока | 1,875 ~ 2,575 А |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 при 115 В AC, PF > 0,9 при 230 В AC при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥75% при входе 115 В AC / 230 В AC |
| Типичный КПД | 87% |
| Потребляемый ток | 0,8 А / 115 В AC; 0,4 А / 230 В AC |
| Пусковой ток | 35 А, холодный старт, длительность импульса 35 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
Защитные функции
| Параметр | Значение |
| Перегрузка по току | Ограничение постоянным током, восстановление автоматически после устранения аварии |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 28 ~ 32 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2 G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Надежность и конструктив
| Параметр | Значение |
| MTBF | 3445,4 тыс. ч по Telcordia SR-332 (Bellcore); 515,0 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 181,5 × 62 × 35 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 30 шт. / 13,3 кг / 0,67 CUFT |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥75%, BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС-помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61547; уровень light industry; EAC TP TC 020 |
Прочие данные
| Параметр | Значение |
| Максимальное число источников питания на автоматическом выключателе 16 А | 32 шт. при выключателе типа B / 32 шт. при выключателе типа C на 230 В AC |
| Класс изделия | Источник питания класса II |
| Тип охлаждения | Естественная конвекция |
| Конструктивное исполнение | Полностью изолированный пластиковый корпус с клеммным вводом и выводом |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц при использовании витой пары длиной 12" с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. Следует обращаться к статическим характеристикам для подробностей.
5. Выходное напряжение можно регулировать с помощью SVR1 на печатной плате; предел уровня постоянного тока можно регулировать с помощью SVR2 на печатной плате.
6. Следует обращаться к методам управления светодиодным модулем.
7. Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку ЭМС-характеристики зависят от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие Директиве по ЭМС на уровне завершенной установки.
8. Рекомендуется непосредственное подключение к светодиодам; использование дополнительных драйверов не подходит.
9. Для выполнения требований актуального регулирования ErP для светильников данный источник питания для светодиодов может использоваться только за выключателем, не имеющим постоянного подключения к сети.
10. При высоте эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
Характеристики серии
PLC-60-24 относится к серии PLC-60 — компактным одновыходным источникам питания мощностью 60 Вт для светодиодных систем с универсальным входом, высокой эффективностью и встроенным активным PFC. Серия предназначена для светотехнических применений и движущихся табло, где требуется стабилизированное питание с режимом постоянного тока в рабочем диапазоне нагрузки.
