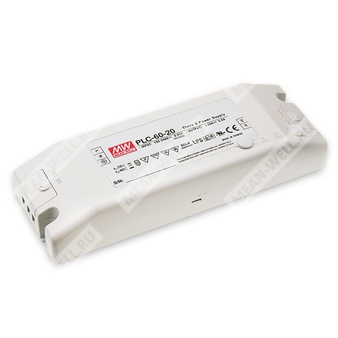

PLC-60-36
PLC-60-36 - 60-ваттный одноканальный источник питания для светодиодных нагрузок с регулируемым напряжением и током.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | PLC | Серия источников питания Mean Well PLC для светодиодных применений |
| 2 | 60 | Номинальная мощность 60 Вт |
| 3 | 36 | Номинальное выходное напряжение 36 В |
Назначение и особенности
PLC-60-36 — это источник питания для светодиодного освещения мощностью 60 Вт с одним выходом, предназначенный для работы в режиме постоянного тока и применения в светотехнических установках и табло.
Особенности:
- универсальный вход переменного тока с полным диапазоном;
- высокий КПД до 89%;
- регулируемые выходное напряжение и уровень ограничения тока;
- защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева;
- охлаждение за счет свободной конвекции воздуха;
- встроенная схема ограничения постоянного тока;
- полностью изолированный пластиковый корпус с клеммным исполнением входа и выхода;
- встроенная активная коррекция коэффициента мощности;
- класс 2;
- соответствие требованиям LPS;
- 100% испытание при полной нагрузке на прогрев;
- высокая надежность;
- подходит для светодиодного освещения и движущихся рекламных конструкций;
- соответствие международным нормам безопасности для светотехнических изделий.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Номинальный ток | 1,7 А |
| Диапазон тока | 0 ~ 1,7 А |
| Номинальная мощность | 61,2 Вт |
| Пульсации и шум | 3,6 В пик-пик |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установления | 500 мс / 230 В AC, 3000 мс / 115 В AC при полной нагрузке |
| Диапазон регулировки выходного напряжения | 32,5 ~ 39 В |
| Диапазон регулировки тока | 1,275 ~ 1,751 А |
| Диапазон режима постоянного тока | 25,2 ~ 36 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 при 115 В AC, PF > 0,9 при 230 В AC при полной нагрузке |
| Типовой КПД | 89% |
| Потребляемый ток | 0,8 А / 115 В AC; 0,4 А / 230 В AC |
| Пусковой ток | 35 А, холодный старт, длительность импульса 35 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Частота преобразования | 90 кГц при 115 В AC; 120 кГц при 230 В AC |
| Максимальное число блоков на автомате 16 А | 32 шт. при автоматическом выключателе типа B; 32 шт. при автоматическом выключателе типа C, при 230 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 41 ~ 46 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| Снижение допустимой температуры при высоте более 2000 м | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥75%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61547; light industry level; EAC TP TC 020 |
Габаритные и эксплуатационные данные
| Параметр | Значение |
| Размеры | 181,5 × 62 × 35 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 30 шт. / 13,3 кг / 0,67 куб. фута |
| MTBF | 3445,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 515,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение и механика
| Клеммник входа | SWITCHLAB MB310-75003 |
| Назначение клемм входа | 1 — AC/L; 2 — AC/N; 3 — FG |
| Клеммник выхода | SWITCHLAB MB310-75002 |
| Назначение клемм выхода | 1 — +V; 2 — -V |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. См. статические характеристики.
5. Выходное напряжение можно регулировать через SVR1 на печатной плате; предел уровня постоянного тока можно регулировать через SVR2 на печатной плате.
6. Рекомендуется использовать прямое подключение к светодиодам; не подходит для применения с дополнительными драйверами.
7. Для выполнения требований актуального регламента ErP для светильников данный источник питания для светодиодов может использоваться только после выключателя, не подключенного постоянно к сети.
8. Пригодность для работы на высоте более 2000 м учитывается снижением допустимой температуры: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
Дополнительные сведения
Параметр постоянного тока для модели PLC-60-36 составляет 25,2 ~ 36 В, что соответствует работе в зоне стабилизации тока с номинальным током 1,7 А. Для светодиодных нагрузок данная модель предназначена прежде всего для эксплуатации в области постоянного тока, где выходное напряжение определяется конфигурацией конечного устройства.
Конструкция выполнена в полностью изолированном пластиковом корпусе с клеммным исполнением входа и выхода, охлаждение — естественной конвекцией воздуха.
