PLD-16-1400B

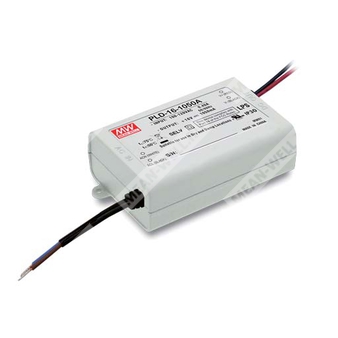

PLD-16-1400B - источник питания светодиодов 16 Вт с постоянным током 1400 мА и встроенным активным PFC.
Описание
PLD-16-1400B — это импульсный источник питания для светодиодных нагрузок мощностью 16 Вт, выполненный по схеме стабилизации тока. Модификация «B» рассчитана на питание от сети переменного тока 180–295 В AC и предназначена для применения в светотехнических устройствах и прочем LED-оборудовании.
Изделие относится к серии PLD-16, имеет встроенную функцию активной коррекции коэффициента мощности, полностью изолированный пластиковый корпус, класс защиты IP42 и соответствует требованиям для светодиодных светильников и аналогичных устройств. Охлаждение осуществляется за счёт свободной конвекции воздуха.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PLD | Серия источников питания для светодиодов |
| 16 | Номинальная мощность 16 Вт |
| 1400 | Номинальный выходной ток 1400 мА |
| B | Исполнение B: диапазон входного напряжения 180–295 В AC |
Основные особенности
- Модели на 115 В AC или 230 В AC доступны в серии; исполнение B — для 180–295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Стабилизация выходного тока.
- Защиты: короткое замыкание, перегрев.
- Охлаждение свободной конвекцией воздуха.
- Полностью изолированный пластиковый корпус.
- Класс 2 источника питания.
- Исполнение без защитного заземления, без вывода FG.
- Конструкция IP42.
- Предназначен для LED-светильников и светодиодных устройств, включая декоративные и рекламные.
- 100% испытание на полную нагрузку.
Входные параметры
| Параметр | Значение |
| Диапазон рабочего напряжения | 180–295 В AC |
| Частота сети | 47–63 Гц |
| Типовой коэффициент мощности | PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC на полной нагрузке |
| Типовой входной ток | 0,15 А при 277 В AC |
| Пусковой ток | 20 А, холодный пуск, длительность импульса 25 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,5 мА при 240 В AC |
| Время запуска | 500 мс при 230 В AC, 2000 мс при 115 В AC, при полной нагрузке |
| Коэффициент искажений тока | Для серии B: THD < 20% при нагрузке по выходу ≥ 70% при 230 В AC; THD < 20% при нагрузке по выходу ≥ 80% при 277 В AC |
| Максимальное количество источников на автомате 16 А | 128 шт. при 230 В AC, автомат типа B; 128 шт. при 230 В AC, автомат типа C |
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Точность тока | ±5,0% |
| Номинальная мощность | 16,8 Вт |
| Диапазон выходного напряжения | 8–12 В |
| Напряжение холостого хода | 16 В |
| Пульсации и шум | 2 В п-п |
| Режим защиты при коротком замыкании | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | от -30 до +50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Эффективность и электромагнитные характеристики
| Параметр | Значение |
| КПД типовой | 83,5% |
| Эффективность серии B | 83,5% при полной нагрузке |
| ЭМИ-совместимость | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C, BS EN/EN61000-3-3, FCC part 18 non-consumer equipment, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; light industry level; EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.0-08; ENEC BS EN/EN 61347-1; BS EN/EN 61347-2-13 independent; BS EN/EN62384; EAC TP TC 004; IP42 approved |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 6807,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 872,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 84 × 57 × 29,5 мм (Д × Ш × В) |
| Масса | 0,19 кг |
| Упаковка | 72 шт. / 14,7 кг / 0,92 куб. фута |
Механическое исполнение
Корпус типоразмера PCD16A. Подключение выполнено гибкими выводами:
- Вход AC/N и AC/L — провод UL1430 18AWG или NISPT-1 18AWG в зависимости от исполнения.
- Выход V+ и V- — провод UL1430 18AWG.
- Длина выходных проводов — 150±10 мм.
- Длина входных проводов — 75±5 мм.
Примечания
| 1 | Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 2 | Непосредственное подключение к светодиодам рекомендуется, но не подходит для применения с дополнительными драйверами. |
| 3 | Для выполнения требований последнего регламента ErP для светильников данный источник питания может применяться только за выключателем, без постоянного подключения к сети. |
| 4 | Снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте свыше 2000 м. |
| 5 | При наличии специальных требований к применению и к установке с водозащитой следует руководствоваться руководством пользователя перед эксплуатацией. |
