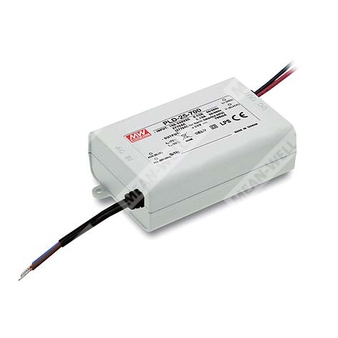

PLD-16-700B
PLD-16-700B - импульсный источник питания постоянного тока для светодиодных светильников и устройств освещения.
Расшифровка партномера
| Элемент партномера | Интерпретация |
|---|---|
| PLD | Серия источников питания для светодиодных нагрузок |
| 16 | Номинальная мощность 16 Вт |
| 700 | Выходной ток 700 мА |
| B | Исполнение с расширенным диапазоном выходного напряжения |
Назначение и особенности
PLD-16-700B — источник питания постоянного тока для светодиодных нагрузок, выполненный по схеме стабилизации тока. Модель предназначена для прямого подключения к светодиодам и применений в светотехнических изделиях, где требуется компактный источник с широким диапазоном входного напряжения, высоким коэффициентом мощности и защитой от аварийных режимов.
Особенности:
- универсальный вход переменного тока с полным диапазоном;
- встроенная активная коррекция коэффициента мощности;
- схема стабилизации выходного тока;
- защита от короткого замыкания и перегрева;
- охлаждение за счёт свободной конвекции воздуха;
- полностью изолированный пластиковый корпус;
- класс II, без подключения защитного проводника;
- степень защиты IP42;
- подходит для светодиодных светильников и устройств освещения;
- испытание на 100% нагрузке в режиме прожига;
- низкая стоимость и высокая надёжность.
Выход
| Параметр | Значение |
|---|---|
| Номинальный выходной ток | 700 мА |
| Номинальная мощность | 16 Вт |
| Пульсации и шум, макс. | 2,7 В п-п |
| Напряжение холостого хода, макс. | 36 В |
| Диапазон выходного напряжения | 24 ~ 36 В |
| Точность выходного тока | ±5,0% |
| Время установки | 500 мс / 230 В перем. тока, 2000 мс / 115 В перем. тока при полной нагрузке |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90 ~ 295 В перем. тока; 127 ~ 417 В постоянного тока |
| Частотный диапазон | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,98 при 115 В перем. тока; PF > 0,92 при 230 В перем. тока; PF > 0,91 при 277 В перем. тока при полной нагрузке |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке ≥70% для 115/230 В перем. тока и при нагрузке ≥80% для 277 В перем. тока |
| КПД, тип. | 86% |
| Входной ток, тип. | 0,6 А / 115 В перем. тока; 0,3 А / 230 В перем. тока; 0,2 А / 277 В перем. тока |
| Пусковой ток, тип. | 25 А, холодный запуск; длительность импульса 75 мкс, измерение при 50% Ipeak, 230 В перем. тока |
| Ток утечки | < 0,5 мА / 240 В перем. тока |
| Максимальное число источников питания на автомате 16 А | 72 шт. для автомата типа B / 80 шт. для автомата типа C при 230 В перем. тока |
Защита
| Параметр | Значение |
|---|---|
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения, повторное включение после перезапуска питания |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -30 ~ +60 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
|---|---|
| MTBF | 5524,2 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 968,2 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN 61347-1, BS EN/EN 61347-2-13 independent, BS EN/EN 62384, EAC TP TC 004; конструкция соответствует UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В пост. тока / 25 °C / 70% RH |
| ЭМС, помехоэмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C (≤75% load), BS EN/EN61000-3-3, FCC part 18 non-consumer equipment, EAC TP TC 020 |
| ЭМС, помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, light industry level, EAC TP TC 020 |
Прочее
| Параметр | Значение |
|---|---|
| Габаритные размеры | 84 × 57 × 29,5 мм (Д × Ш × В) |
| Масса и упаковка | 0,19 кг; 72 шт. / 14,7 кг / 0,75 CUFT |
Примечания
1. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключённой к конденсаторам 0,1 мкФ и 47 мкФ, соединённым параллельно.
2. Прямое подключение к светодиодам рекомендуется, но не подходит для использования с дополнительными драйверами.
3. Для соответствия последним требованиям регулирования ErP для осветительных приборов данный источник питания допускается применять только после выключателя и без постоянного подключения к сети.
4. Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
5. При применении и монтаже с требованием водозащиты IP необходимо руководствоваться руководством пользователя перед использованием.
Маркировка и сведения по корпусу
Источник питания выполнен в полностью изолированном пластиковом корпусе, относится к классу II и не требует подключения клеммы защитного заземления. Конструкция предназначена для охлаждения естественной конвекцией воздуха и применения в светотехнических изделиях, в том числе декоративного и рекламного назначения.
