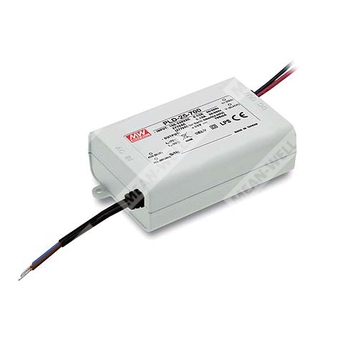

PLD-25-1050 - компактный источник питания постоянного тока для светодиодных нагрузок мощностью 25 Вт.
Назначение и краткое описание
PLD-25-1050 — это импульсный стабилизированный источник питания для светодиодных светильников и иных LED-приложений, выполненный по схеме с постоянным током на выходе, с активной коррекцией коэффициента мощности, универсальным сетевым входом и защитами от короткого замыкания и перегрева.
Расшифровка партномера
| Партномер |
Расшифровка |
| PLD |
Серия источников питания для светодиодных применений |
| 25 |
Номинальная мощность 25 Вт |
| 1050 |
Номинальный выходной ток 1050 мА |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Режим стабилизации выходного тока.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Класс защиты по электробезопасности II.
- Исполнение IP42.
- Подходит для светодиодных светильников и устройств индикации/рекламы.
- 100% испытание под полной нагрузкой.
- Низкая стоимость и высокая надёжность.
- Предназначен для сухих и влажных помещений.
Применение
- Светодиодные светильники.
- Светодиодная декоративная подсветка.
- Светодиодные рекламные устройства.
- Иные светодиодные нагрузки, требующие источника постоянного тока.
Параметры выхода
| Параметр |
Значение |
| Номинальный выходной ток |
1050 мА |
| Номинальная выходная мощность |
25,2 Вт |
| Пульсации и шум |
2,2 В п-п |
| Диапазон выходного напряжения |
16 ~ 24 В |
| Точность выходного тока |
±5,0% |
| Время установки |
500 мс / 230 В AC, 2000 мс / 115 В AC при полной нагрузке |
| Напряжение холостого хода |
35 В |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 295 В AC / 127 ~ 417 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0,98 при 115 В AC; PF > 0,92 при 230 В AC; PF > 0,91 при 277 В AC при полной нагрузке |
| Коэффициент нелинейных искажений |
THD < 20% при нагрузке ≥70% для 115/230 В AC и при нагрузке ≥80% для 277 В AC |
| КПД |
85% |
| Потребляемый ток |
0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток |
25 А холодный старт, длительность импульса 75 мкс, измерение при 50% Ipeak на 230 В AC |
| Ток утечки |
<0,5 мА / 240 В AC |
| Максимальное число источников на автомате 16 А |
72 шт. для автомата типа B / 80 шт. для автомата типа C при 230 В AC |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перегрев |
Отключение выходного напряжения, повторное включение после восстановления |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +60 °C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Надёжность
| Параметр |
Значение |
| MTBF |
5524,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 968,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр |
Значение |
| Размеры |
84 × 57 × 29,5 мм (Д × Ш × В) |
| Исполнение корпуса |
Полностью изолированный пластиковый корпус |
| Класс оборудования |
Класс II, без защитного заземления |
| Степень защиты |
IP42 |
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
0,19 кг |
| Количество в упаковке |
72 шт. |
| Масса упаковки |
14,7 кг |
| Объём упаковки |
0,75 куб. фута |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN 61347-1, BS EN/EN 61347-2-13, BS EN/EN 62384, EAC TP TC 004; конструкция соответствует UL60950-1 |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия |
BS EN/EN55015, BS EN/EN61000-3-2 Class C (≤75% нагрузки), BS EN/EN61000-3-3, FCC part 18 non-consumer equipment, EAC TP TC 020 |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Примечания
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам рекомендуется, но не допускается использование дополнительных драйверов.
- Для выполнения требований актуального регламента ErP для светотехнических изделий данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
- Для примечаний по применению и предупреждений по монтажу с функцией влагозащиты следует обращаться к руководству пользователя.
Дополнительные сведения
Серия PLD-25 представляет собой источник питания для светодиодов с постоянным выходным током, активной коррекцией коэффициента мощности, универсальным сетевым входом и исполнением для применения в светотехническом оборудовании, декоративных и рекламных установках.
