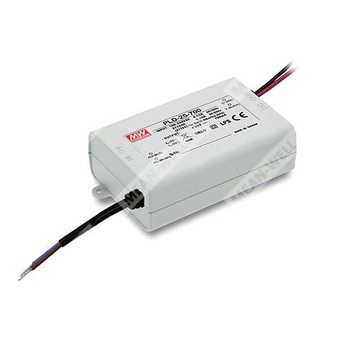

PLD-25-1400 - источник питания постоянного тока для светодиодных нагрузок мощностью 25 Вт.
Назначение и общее описание
PLD-25-1400 — импульсный источник питания постоянного тока для светодиодных светильников и иных светодиодных устройств. Изделие выполнено по схеме с универсальным входом переменного тока, встроенной активной коррекцией коэффициента мощности, гальванической развязкой и стабилизацией выходного тока. Конструкция ориентирована на работу в осветительных системах, декоративной и рекламной светотехнике, а также в другом оборудовании, где требуется надежный источник питания класса II с защитой от короткого замыкания и перегрева.
Расшифровка партномера
| PLD | Серия источников питания постоянного тока для светодиодных применений |
| 25 | Номинальная мощность 25 Вт |
| 1400 | Номинальный выходной ток 1400 мА |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Постояннотоковая схема стабилизации.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Класс защиты II, без FG.
- Исполнение IP42.
- Подходит для светодиодных светильников и аппаратов, включая декоративную и рекламную светотехнику.
- Испытание на 100 % нагрузку в процессе приработки.
- Низкая стоимость и высокая надежность.
- Предназначен для сухих и влажных помещений.
Области применения
- Светодиодные светильники.
- Светодиодная декоративная подсветка.
- Рекламные световые устройства.
- Иные светодиодные приборы и аппаратура, требующие источника постоянного тока.
Параметры изделия
Выход
| Номинальный выходной ток | 1400 мА |
| Диапазон регулирования тока | 12 ~ 18 В |
| Номинальная мощность | 25,2 Вт |
| Пульсации и шум | 2 п-p |
| Максимальное напряжение холостого хода | 25 В |
| Время запуска | 500 мс при 230 В AC; 2000 мс при 115 В AC, при полной нагрузке |
| Точность выходного тока | ±5,0 % |
Вход
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Частотный диапазон | 47 ~ 63 Гц |
| Коэффициент мощности | >0,98 при 115 В AC; >0,92 при 230 В AC; >0,91 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | <20 % при нагрузке ≥70 % для 115/230 В AC и при нагрузке ≥80 % для 277 В AC |
| КПД | 84 % |
| Потребляемый ток | 0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток | 25 А, холодный старт, длительность импульса 75 мкс, измерение при 50 % Ipeak, при 230 В AC |
| Ток утечки | <0,5 мА / 240 В AC |
| Максимальное количество источников на автомате 16 А | 72 шт. для автомата типа B / 80 шт. для автомата типа C при 230 В AC |
Защита
| Короткое замыкание | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перегрев | Отключение выходного напряжения с восстановлением после повторного включения питания |
Эксплуатационные условия
| Рабочая температура | -30 ~ +60 °C |
| Рабочая влажность | 20 ~ 95 % RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Снижение допустимой температуры с высотой | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором, выше 2000 м |
Надежность и габариты
| MTBF | 5524,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 968,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 84 × 57 × 29,5 мм |
| Масса | 0,19 кг |
| Упаковка | 72 шт. / 14,7 кг / 0,75 CUFT |
Безопасность и ЭМС
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN 61347-1, BS EN/EN 61347-2-13, BS EN/EN 62384, EAC TP TC 004; конструктивно с учетом UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C (≤75 % нагрузки), BS EN/EN61000-3-3, FCC part 18 non-consumer equipment, EAC TP TC 020 |
| Иммунитет ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55024; BS EN/EN61547; light industry level; EAC TP TC 020 |
Примечания
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам рекомендуется, но не допускается применение дополнительных драйверов.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Для моделей без вентилятора снижение допустимой температуры составляет 3,5 °C/1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C/1000 м.
- При применении в условиях, требующих учета IP и требований к водозащите, следует руководствоваться руководством пользователя.
