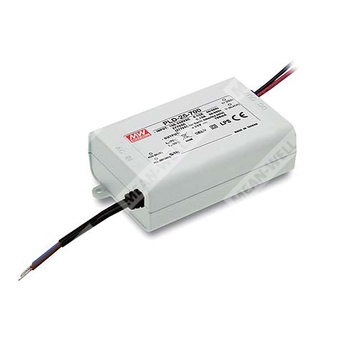

PLD-25-700 - источник питания для светодиодных нагрузок с постоянным выходным током и универсальным входом.
Расшифровка партномера
| Партномер |
Расшифровка |
| PLD |
Серия источников питания для светодиодных нагрузок |
| 25 |
Номинальная мощность 25 Вт |
| 700 |
Номинальный выходной ток 700 мА |
Краткое назначение и особенности
PLD-25-700 предназначен для питания светодиодных светильников и иных LED-устройств в режиме стабилизации тока. Модель относится к серии PLD-25, имеет универсальный сетевой вход, встроенную коррекцию коэффициента мощности, гальваническую развязку, защиту от короткого замыкания и перегрева, а также исполнение для сухих и влажных помещений.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Схема с постоянным выходным током.
- Защиты: короткое замыкание, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Класс защиты II, без защитного заземления.
- Исполнение IP42.
- Подходит для светодиодных светильников и устройств, включая декоративные и рекламные LED-изделия.
- 100% проверка под полной нагрузкой.
- Низкая стоимость и высокая надежность.
- Пригоден для сухих и влажных помещений.
Выходные параметры
| Номинальный выходной ток | 700 мА |
| Номинальная мощность | 25,2 Вт |
| Пульсации и шум | 2,7 В пик-пик |
| Диапазон выходного напряжения | 24–36 В |
| Время установки | 500 мс при 230 В AC, 2000 мс при 115 В AC, при полной нагрузке |
| Точность выходного тока | ±5,0% |
| Режим защиты при коротком замыкании | Автоматическое восстановление после устранения аварии |
Входные параметры
| Диапазон входного напряжения | 90–295 В AC / 127–417 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC; PF > 0,92 при 230 В AC; PF > 0,91 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке не менее 70% для 115/230 В AC и не менее 80% для 277 В AC |
| КПД | 86% тип. при 230 В AC |
| Потребляемый ток | 0,6 А при 115 В AC; 0,3 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 25 А, холодный старт, длительность импульса 75 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,5 мА при 240 В AC |
| Максимальное количество источников на автомате 16 А | 72 шт. для автомата типа B / 80 шт. для автомата типа C при 230 В AC |
Параметры защиты
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление |
| Защита от перегрева | Отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Рабочая температура | от -30 до +60 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Надежность
| MTBF | 5524,2 тыс. ч min по Telcordia SR-332 (Bellcore); 968,2 тыс. ч min по MIL-HDBK-217F (25 °C) |
Механические параметры
| Габариты | 84 × 57 × 29,5 мм (Д × Ш × В) |
| Масса | 0,19 кг |
| Упаковка | 72 шт. / 14,7 кг / 0,75 куб. фута |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN 61347-1, BS EN/EN 61347-2-13, BS EN/EN 62384, EAC TP TC 004, IP42 approved; проектирование с учетом UL60950-1 |
| Электромагнитные помехи | BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≤75%), BS EN/EN61000-3-3, FCC part 18 non-consumer equipment, EAC TP TC 020 |
| Электромагнитная устойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61547; уровень light industry; EAC TP TC 020 |
Примечания
1. Пульсации и шум измеряются в полосе 20 МГц с применением 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
2. Непосредственное подключение к светодиодам предпочтительно, однако не допускается применение дополнительных драйверов.
3. Для выполнения требований действующей нормы ErP для светотехнических изделий данный источник питания может применяться только после выключателя, без постоянного подключения к сети.
4. Для исполнения без вентилятора снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м при высоте эксплуатации более 2000 м; для исполнения с вентилятором — 5 °C на 1000 м.
5. Перед применением для установок с требованиями по IP и водозащите необходимо руководствоваться руководством пользователя.
Дополнительные данные по серии
| Тип источника | Одновыходной светодиодный источник питания 25 Вт |
| Серия | PLD-25 |
| Исполнение | SELV, IP42 |
