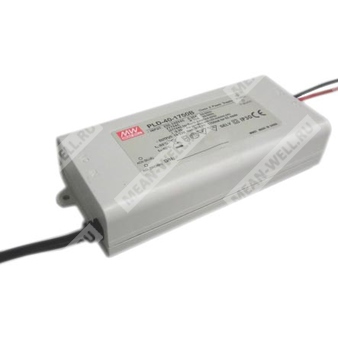

PLD-40-1050B - импульсный светодиодный источник питания 40 Вт с выходом 1050 мА для LED-нагрузок.
PLD-40-1050B — источник питания серии PLD-40 с постоянным выходным током, встроенной активной коррекцией коэффициента мощности, защитой от короткого замыкания и перегрева, а также исполнением для питания светодиодных светильников и иных LED-применений.
Расшифровка партномера
| PLD | Серия источников питания для светодиодных нагрузок |
| 40 | Номинальная мощность 40 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
| B | Вариант исполнения серии |
Основные особенности
- Встроенная активная функция коррекции коэффициента мощности.
- Схема стабилизации по постоянному току.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет естественной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение IP42.
- Источник питания класса II, без защитного заземления.
- Предназначен для светодиодных светильников и LED-устройств, включая декоративную и рекламную подсветку.
- 100% испытание под полной нагрузкой.
- Высокая надежность и компактное исполнение.
Выход
| Номинальный выходной ток | 1050 мА |
| Точность выходного тока | ±5,0% |
| Номинальная выходная мощность | 39,9 Вт |
| Пульсации и шум | 2,6 Вп-п |
| Диапазон выходного напряжения | 22 ~ 38 В |
| Напряжение холостого хода, максимум | 50 В |
| Время установки | 500 мс / 230 ВAC при полной нагрузке |
Вход
| Диапазон входного напряжения | 180 ~ 295 ВAC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,9 / 230 ВAC, PF > 0,9 / 277 ВAC при полной нагрузке |
| Полное гармоническое искажение | THD < 20% при нагрузке ≥ 60% при 230 ВAC; при 277 ВAC — при нагрузке ≥ 75% |
| КПД, тип. | 87% |
| Потребляемый ток, тип. | 0,35 А / 230 ВAC; 0,3 А / 277 ВAC |
| Пусковой ток, тип. | Холодный старт 25 А (ширина импульса 60 мкс, измерение при 50% Ipeak) при 230 ВAC |
| Максимальное число источников питания на автомате 16 А | 47 устройств (автомат типа B) / 47 устройств (автомат типа C) при 230 ВAC |
| Ток утечки | < 0,5 мА / 240 ВAC |
Защита
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перегрева | Выключение выходного напряжения, автоматическое восстановление |
Эксплуатационные условия
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Надежность
| MTBF | 4826,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 865,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, BIS IS15885 (только для 350B, 700B, 1050B), EAC TP TC 004, IP42 approved |
| Испытательное напряжение | Вход-выход: 3,75 кВAC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C; BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry (Surge 2 kV), критерий B, EAC TP TC 020 |
Габариты и конструктив
| Размеры | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса | 0,22 кг |
| Упаковка | 30 шт. / 7,6 кг / 0,58 CUFT |
| Исполнение | Полностью изолированный пластиковый корпус, IP42, класс II, без FG |
Примечания
- Пульсации и шум измеряются в полосе 20 МГц с применением 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Непосредственное подключение к светодиодам рекомендуется, но не допускается использование дополнительных драйверов.
- Для выполнения требований действующей ERP-регламентации для светильников данный источник питания допускается к применению только за выключателем и без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных исполнений и 5 °C на 1000 м для исполнений с вентилятором при высоте выше 2000 м.
- Для условий применения и требований к установке с учетом IP-защиты следует обращаться к руководству пользователя.
