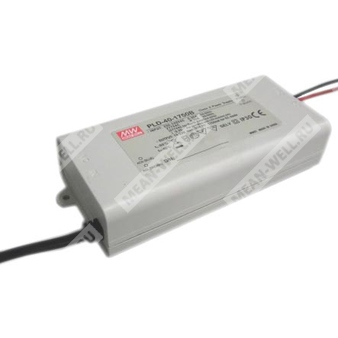

PLD-40-1400B - компактный источник питания постоянного тока 40 Вт для светодиодных нагрузок с выходным током 1400 мА.
Назначение: источник питания для светодиодных светильников и устройств светодиодной индикации с постоянным током, встроенной коррекцией коэффициента мощности и защитой от короткого замыкания и перегрева.
Расшифровка партномера
| Параметр | Расшифровка |
| PLD | Серия источников питания для светодиодных нагрузок |
| 40 | Номинальная мощность 40 Вт |
| 1400 | Номинальный выходной ток 1400 мА |
| B | Исполнение серии PLD-B |
Основные особенности
- Встроенная функция активной коррекции коэффициента мощности.
- Схема стабилизации по постоянному току.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение IP42.
- Источник питания класса II, без функционального заземления.
- Подходит для светодиодных светильников и светодиодного оборудования, включая декоративные и рекламные устройства.
- 100% испытание под полной нагрузкой на прогрев.
- Высокая надежность.
Выход
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Диапазон регулирования выходного тока | ±5,0% |
| Номинальная выходная мощность | 40,6 Вт |
| Пульсации и шум | 2,5 Vp-p |
| Напряжение без нагрузки, максимум | 35 В |
| Диапазон выходного напряжения | 17 ~ 29 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180 ~ 295 В переменного тока |
| Частотный диапазон | 47 ~ 63 Гц |
| Коэффициент мощности | >0,9 при 230 В AC, >0,9 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке выхода ≥60% (для PLD-40-350B ≥65%) при 230 В AC; при 277 В AC — при нагрузке выхода ≥75% |
| Типовой КПД | 86% |
| Типовой входной ток | 0,35 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток | Холодный старт 25 А, длительность импульса 60 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,5 мА / 240 В AC |
| Время готовности | 500 мс / 230 В AC при полной нагрузке |
| Максимальное количество БП на автоматическом выключателе 16 А | 47 шт. при автомате типа B / 47 шт. при автомате типа C, при 230 В AC |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Снижение нагрузки по температуре | См. график снижения нагрузки |
| Снижение нагрузки по высоте | 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 независимое исполнение, BS EN/EN62384, BIS IS15885 (только для 350B, 700B, 1050B), EAC TP TC 004, IP42 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, уровень light industry (Surge 2 кВ), критерий B, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 4826,5 тыс. ч. минимум, Telcordia SR-332 (Bellcore); 865,2 тыс. ч. минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Упаковка | 0,22 кг; 30 шт. / 7,6 кг / 0,58 CUFT |
Механическое исполнение
Корпус выполнен в компактном формате для свободной конвекции воздуха. Подключение выполнено через провода: вход переменного тока — H03VVH2-F 0,75 мм² x2C, выход — UL1430 18AWG. Длина проводов указана на чертеже механического исполнения. Максимальная температура корпуса контролируется по точке T case.
Примечания
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Непосредственное подключение к светодиодам рекомендуется, но не подходит для применения с дополнительными драйверами.
- Для выполнения требований актуальной нормы ERP для светильников данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Для размещения выше 2000 м применяется температурное снижение нагрузки: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- По вопросам применения и установке с функцией IP water proof следует обращаться к руководству пользователя.
Серия PLD-40 представляет собой однотактный источник питания для светодиодных систем с постоянным током, рассчитанный на номинальную мощность 40 Вт и выходной ток 1400 мА, с расширенным диапазоном входного напряжения 180 ~ 295 В AC, встроенной активной коррекцией коэффициента мощности, высокой электрической прочностью и исполнением IP42.
