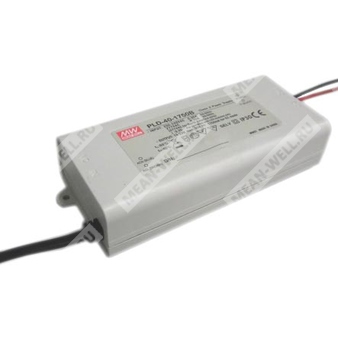

PLD-40-1750B — компактный 40-ваттный источник питания постоянного тока для светодиодных нагрузок с выходным током 1,75 А.
PLD-40-1750B — импульсный источник питания для светодиодных систем с постоянным выходным током, встроенной активной коррекцией коэффициента мощности, защитами от короткого замыкания и перегрева, а также исполнением класса II и степенью защиты IP42.
Расшифровка партномера
| Позиция | Расшифровка |
| PLD | Серия источников питания для светодиодных нагрузок |
| 40 | Номинальная мощность 40 Вт |
| 1750 | Номинальный выходной ток 1750 мА |
| B | Исполнение серии PLD-40 |
Ключевые особенности
- Встроенная активная коррекция коэффициента мощности.
- Постояннотоковая схема стабилизации.
- Защиты: короткое замыкание, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение IP42.
- Устройство класса II, без вывода заземления.
- Подходит для светодиодных светильников и устройств, включая декоративные и рекламные системы.
- 100% испытание на полную нагрузку при прогреве.
- Низкая стоимость и высокая надежность.
Назначение
Компонент предназначен для питания светодиодных светильников и иных светодиодных нагрузок, где требуется стабилизированный постоянный ток и соблюдение требований к электромагнитной совместимости и энергоэффективности.
Выход
| Параметр | Значение |
| Номинальный выходной ток | 1750 мА |
| Точность выходного тока | ±5,0% |
| Номинальная выходная мощность | 40,25 Вт |
| Пульсации и шум | 2,4 Впик-пик |
| Диапазон регулирования напряжения | 13 ~ 23 В |
| Напряжение холостого хода | 35 В |
| Время запуска | 500 мс / 230 В перем. тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180 ~ 295 В перем. тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В перем. тока, PF > 0,9 при 277 В перем. тока при полной нагрузке |
| Полные гармонические искажения | THD < 20% при нагрузке выходом ≥60% и входе 230 В перем. тока; при 277 В перем. тока — при нагрузке ≥75% |
| Типовой КПД | 86% |
| Типовой входной ток | 0,3 А / 277 В перем. тока |
| Пусковой ток | Холодный старт 25 А (twidth = 60 мкс, измерение при 50% Ipeak) при 230 В перем. тока |
| Ток утечки | < 0,5 мА / 240 В перем. тока |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Снижение выходного напряжения, автоматическое восстановление |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | −40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 4826,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 865,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP42 approved; BIS IS15885 только для 350B, 700B, 1050B |
| Испытательное напряжение | I/P-O/P: 3,75 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, light industry level (Surge 2 kV), criteria B, EAC TP TC 020 |
Габаритные и механические данные
| Параметр | Значение |
| Размеры | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Тип корпуса | Пластиковый, полностью изолированный |
| Исполнение | IP42, класс II |
| Кейс | PCD40A |
Подключение
| Параметр | Значение |
| Входные провода | H03VVH2-F 0,75 мм² × 2 жилы |
| Выходные провода | UL1430 18AWG |
| Длина входных проводов | 75 ± 5 мм |
| Длина выходных проводов | 150 ± 10 мм |
| Проводка | AC/N (синий), AC/L (коричневый), V+ (красный), V- (черный) |
Упаковка
| Параметр | Значение |
| Масса и групповая упаковка | 0,22 кг; 30 шт./7,6 кг/0,58 CUFT |
Примечания
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам допускается, но не рекомендуется применять дополнительные драйверы.
- Для соответствия последним требованиям ErP данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м.
- Для требований по применению и по установке с обеспечением влагозащиты следует обращаться к руководству пользователя.
