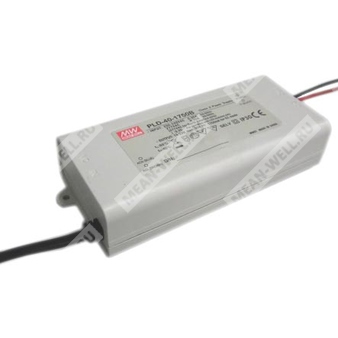

PLD-40-500B - источник питания постоянного тока 40 Вт для светодиодных нагрузок с выходным током 500 мА и встроенной коррекцией PF.
Назначение и краткое описание
PLD-40-500B — импульсный источник питания для светодиодных светильников и других LED-применений, выполненный по схеме стабилизации тока. Изделие рассчитано на питание от сети переменного тока, имеет встроенную активную коррекцию коэффициента мощности, гальваническую изоляцию, защиту от короткого замыкания и перегрева, а также конструктивное исполнение в полностью изолированном пластиковом корпусе.
Расшифровка партномера
| Позиция | Расшифровка |
| PLD | Серия источников питания для светодиодных нагрузок |
| 40 | Номинальная мощность 40 Вт |
| 500 | Номинальный выходной ток 500 мА |
| B | Исполнение серии |
Особенности
- Встроенная активная коррекция коэффициента мощности.
- Стабилизация выходного тока.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счет естественной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Конструкция класса II, без защитного заземления.
- Исполнение с защитой IP42.
- Подходит для LED-светильников и LED-устройств, включая декоративные и рекламные.
- Испытание на 100% нагрузке.
Характеристики
Выход
| Параметр | Значение |
| Номинальный выходной ток | 500 мА |
| Точность тока | ±5,0% |
| Номинальная выходная мощность | 40 Вт |
| Пульсации и шум | 5,0 Вп-п |
| Диапазон напряжения | 45 ~ 80 В |
| Напряжение холостого хода, максимум | 100 В |
| Время установки | 500 мс / 230 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180 ~ 295 В переменного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | Более 0,9 при 230 В переменного тока, более 0,9 при 277 В переменного тока на полной нагрузке |
| Полное гармоническое искажение | THD менее 20% при нагрузке на выходе не менее 60% и входе 230 В переменного тока; при 277 В переменного тока — при нагрузке на выходе не менее 75% |
| КПД, тип. | 88% |
| Входной ток, тип. | 0,35 А / 230 В переменного тока; 0,3 А / 277 В переменного тока |
| Пусковой ток, тип. | Холодный старт 25 А, длительность импульса 60 мкс, измерение при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | Менее 0,5 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Выключение выходного напряжения с автоматическим восстановлением |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | −40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 4826,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 865,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP42 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61547, уровень light industry (Surge 2 kV), критерий B, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса | 0,22 кг |
| Упаковка | 30 шт. / 7,6 кг / 0,58 куб. фута |
Подключение
| Параметр | Значение |
| Входные провода | H03VVH2-F 0,75 мм² × 2C; AC/N (синий), AC/L (коричневый) |
| Выходные провода | UL1430 18AWG; V+ (красный), V− (черный) |
| Длина проводов | Вход: 75 ± 5 мм; выход: 150 ± 10 мм |
Рекомендации по применению
Источник питания предназначен для применения в светодиодных светильниках и аналогичных устройствах. Допускается прямое подключение к светодиодам, однако использование дополнительных драйверов не рекомендуется. Для соответствия актуальным требованиям ERP для светильников изделие следует применять за выключателем, без постоянного подключения к сети.
Примечания
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной к параллельно включенным конденсаторам 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам рекомендуется, но не подходит для применения с дополнительными драйверами.
- Для соответствия требованиям последнего регламента ERP для светильников данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Для применения и требований к монтажу с функцией водозащиты следует обращаться к руководству пользователя.
