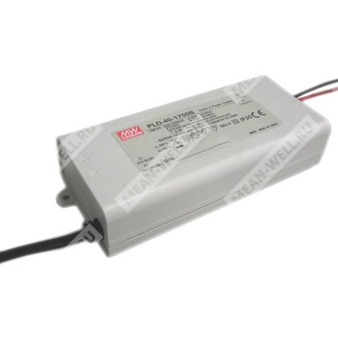

PLD-40-700B - компактный источник питания постоянного тока для светодиодных нагрузок с выходным током 700 мА.
Светодиодный источник питания мощностью 40 Вт с встроенной активной коррекцией коэффициента мощности, предназначенный для питания светодиодных светильников и связанных с ними устройств.
Назначение и особенности
- Встроенная активная коррекция коэффициента мощности.
- Схема стабилизации тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение IP42.
- Устройство класса II, без защитного заземления.
- Подходит для светодиодных светильников и аппаратов, таких как декоративные и рекламные LED-устройства.
- 100% испытание при полной нагрузке.
Расшифровка партномера
| Параметр | Значение |
| Серия | PLD-40 |
| Номинальная мощность | 40 Вт |
| Номинальный выходной ток | 700 мА |
| Исполнение | B |
Основные электрические параметры
| Параметр | PLD-40-700B |
| Номинальный выходной ток | 700 мА |
| Точность выходного тока | ±5,0% |
| Диапазон выходного напряжения | 34–57 В |
| Номинальная выходная мощность | 39,9 Вт |
| Пульсации и шум | 3,1 Вп-п |
| Напряжение холостого хода, максимум | 63 В |
| Время запуска | 500 мс / 230 В переменного тока при полной нагрузке |
Входные параметры
| Параметр | PLD-40-700B |
| Диапазон входного напряжения | 180–295 В переменного тока |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В переменного тока, PF > 0,9 при 277 В переменного тока, при полной нагрузке |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке не менее 60% при 230 В переменного тока и не менее 75% при 277 В переменного тока |
| КПД, тип. | 87% |
| Входной ток, тип. | 0,35 А / 230 В переменного тока; 0,3 А / 277 В переменного тока |
| Пусковой ток, тип. | Холодный старт 25 А (twidth = 60 мкс, измерение на 50% Ipeak) при 230 В переменного тока |
| Ток утечки | < 0,5 мА / 240 В переменного тока |
Защита
| Параметр | PLD-40-700B |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление |
Условия эксплуатации и хранения
| Параметр | PLD-40-700B |
| Рабочая температура | −30…+50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Надёжность и конструктив
| Параметр | PLD-40-700B |
| MTBF | 4826,5 тыс. ч минимум, Telcordia SR-332 (Bellcore); 865,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса | 0,22 кг |
| Упаковка | 30 шт. / 7,6 кг / 0,58 куб. фута |
Безопасность и ЭМС
| Параметр | PLD-40-700B |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 независимый, BS EN/EN62384, EAC TP TC 004, IP42 одобрено |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, уровень light industry (Surge 2 кВ), критерий B, EAC TP TC 020 |
Примечания
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оканчивающейся параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам рекомендуется, но не подходит для применения дополнительных драйверов.
- Для выполнения требований последнего регламента ErP для светильников данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды: 3,5 °C на 1000 м для безвентиляторных исполнений и 5 °C на 1000 м для исполнений с вентилятором при высоте более 2000 м.
- Для применения, замечаний по установке и функции водозащиты IP следует обращаться к руководству пользователя.
