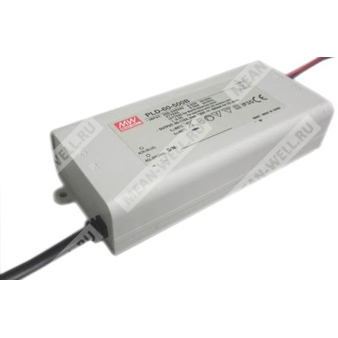

PLD-60-1400B - компактный источник питания постоянного тока для светодиодных нагрузок мощностью 60 Вт.
Назначение: импульсный AC/DC источник питания для светодиодных светильников и светотехнических устройств с постоянным током 1400 мА, встроенной коррекцией коэффициента мощности и защитами от короткого замыкания и перегрева.
Расшифровка партномера
| PLD | Серия источников питания для светодиодных нагрузок |
| 60 | Номинальная мощность 60 Вт |
| 1400 | Номинальный выходной ток 1400 мА |
| B | Исполнение серии |
Основные особенности
- Встроенная активная коррекция коэффициента мощности.
- Источник с режимом стабилизации тока.
- Защиты: короткое замыкание, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение IP42.
- Устройство класса II, без заземляющего контакта.
- Подходит для светотехнических изделий и оборудования, включая LED-декор и рекламные устройства.
- 100% испытание при полной нагрузке.
- Высокая надёжность, низкая стоимость, работа до 3 лет ресурсной эксплуатации по спецификации производителя.
Выход
| Номинальный выходной ток | 1400 мА |
| Допуск по выходному току | ±5,0% |
| Номинальная мощность | 60,2 Вт |
| Пульсации и шум | 3,4 Vp-p |
| Диапазон выходного напряжения | 25 ~ 43 В |
| Напряжение холостого хода | 50 В |
| Время установки | 500 мс / 230 В AC при полной нагрузке |
Вход
| Диапазон входного напряжения | 180 ~ 295 В AC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC, при полной нагрузке |
| КНИ | THD < 20% при нагрузке ≥60% для 230 В AC и при нагрузке ≥75% для 277 В AC |
| Типовой КПД | 86% |
| Типовой входной ток | 0,6 А при 230 В AC; 0,5 А при 277 В AC |
| Пусковой ток | 25 А, холодный старт, twidth=60 мкс, измерено при 50% Ipeak и 230 В AC |
| Ток утечки | <0,5 мА / 240 В AC |
| Максимальное число источников на автомате 16 А | 32 шт. при автомате типа B; 32 шт. при автомате типа C; при 230 В AC |
Защита
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Снижение выходного напряжения, автоматическое восстановление |
Условия эксплуатации
| Рабочая температура | -30 ~ +45 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Электрическая безопасность и ЭМС
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 независимое исполнение, BS EN/EN62384, BIS IS15885, EAC TP TC 004, IP42 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry (Surge 2 kV), критерий B; EAC TP TC 020 |
Надёжность, габариты и упаковка
| MTBF | 4642,1 тыс. ч, Telcordia SR-332 (Bellcore); 458,9 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса и упаковка | 0,34 кг; 30 шт. / 11,2 кг / 0,58 куб. фута |
Механические данные
| Корпус | PCD40A |
| Провода входа переменного тока | H03VVH2-F 0,75 мм² × 2C |
| Провода выхода | UL1430 18 AWG |
| Длина проводов входа | 75 ±5 мм |
| Длина проводов выхода | 150 ±10 мм |
| Температура корпуса | T case: максимальная температура корпуса |
| Рабочая частота преобразования | 60 кГц при 230 В AC |
Характеристики модели по линейке серии
| 500 мА | 54 Вт; 10,2 Vp-p; 70 ~ 108 В; 118 В холостой ход |
| 700 мА | 60,2 Вт; 5,6 Vp-p; 50 ~ 86 В; 100 В холостой ход |
| 1050 мА | 59,85 Вт; 3,8 Vp-p; 34 ~ 57 В; 63 В холостой ход |
| 1400 мА | 60,2 Вт; 3,4 Vp-p; 25 ~ 43 В; 50 В холостой ход |
| 1750 мА | 59,5 Вт; 3,3 Vp-p; 20 ~ 34 В; 50 В холостой ход |
| 2000 мА | 60 Вт; 2,4 Vp-p; 18 ~ 30 В; 35 В холостой ход |
| 2400 мА | 60 Вт; 2,4 Vp-p; 15 ~ 25 В; 35 В холостой ход |
Примечания
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, нагруженной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам рекомендуется, однако использование дополнительных драйверов не допускается.
- Для соответствия последним требованиям ErP по светильникам данный источник питания допускается к применению только за выключателем, без постоянного подключения к сети.
- Для высоты более 2000 м температурное снижение мощности составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- По вопросам применения и по предупреждениям, связанным с функцией IP-защиты от воды, следует обращаться к руководству пользователя перед применением.
