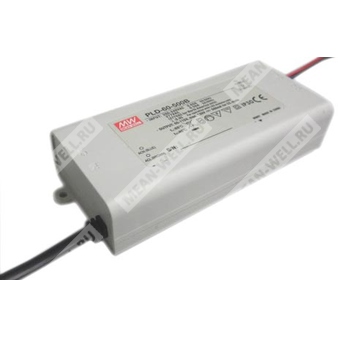

PLD-60-1750B — источник питания постоянного тока для светодиодных нагрузок мощностью 60 Вт с активной коррекцией коэффициента мощности.
PLD-60-1750B — это компактный импульсный источник питания для светодиодных светильников и других LED-устройств, выполненный по схеме стабилизации постоянного тока. Модель относится к серии PLD-60 и предназначена для питания светодиодных нагрузок от сети переменного тока с высоким коэффициентом мощности, гальванической развязкой и встроенными защитами от короткого замыкания и перегрева.
Расшифровка партномера
| Элемент партномера | Значение |
| PLD | Серия источников питания Mean Well для LED-применений |
| 60 | Номинальная мощность 60 Вт |
| 1750 | Номинальный выходной ток 1750 мА |
| B | Исполнение серии PLD-60 в составе линейки B |
Краткие особенности
- Встроенная активная коррекция коэффициента мощности.
- Схема с постоянным выходным током.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Степень защиты IP42.
- Класс II, без функционального заземления.
- Подходит для светодиодных светильников и устройств LED-назначения.
- Испытание на 100% нагрузке.
- Низкая стоимость и высокая надёжность.
Назначение
Источник питания предназначен для питания светодиодных модулей, декоративных световых устройств, рекламных LED-изделий и иных светотехнических применений, где требуется стабилизированный постоянный ток 1750 мА при работе от сети переменного тока.
Выход
| Параметр | Значение для PLD-60-1750B |
| Номинальный выходной ток | 1750 мА |
| Диапазон выходного напряжения | 20 ~ 34 В |
| Пульсации и шум | 3,3 В п-п |
| Выходная мощность | 59,5 Вт |
| Напряжение холостого хода | 50 В |
| Точность тока | ±5,0% |
| Время установки | 500 мс / 230 В AC при полной нагрузке |
Вход
| Параметр | Значение для PLD-60-1750B |
| Диапазон входного напряжения | 180 ~ 295 В AC |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% и 230 В AC; THD < 20% при нагрузке ≥75% и 277 В AC |
| Типовой КПД | 86% |
| Типовой входной ток | 0,6 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток | Холодный старт 25 А, twidth = 60 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,5 мА / 240 В AC |
| Максимальное число источников на автомат 16 А | 32 шт. для автоматического выключателя типа B; 32 шт. для типа C, при 230 В AC |
Защиты
| Функция | Описание |
| Короткое замыкание | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перегрев | Снижение/отключение выходного напряжения с автоматическим восстановлением |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +45 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, по 72 мин по осям X, Y, Z |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 4642,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 458,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, BIS IS15885 (для 700B, 1050B, 1400B только), EAC TP TC 004, IP42 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствует BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry, surge 2 кВ, критерий B; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса | 0,34 кг |
| Упаковка | 30 шт. / 11,2 кг / 0,58 куб. фута |
Подключение и конструкция
| Цепь | Обозначение |
| Вход переменного тока | AC/L (коричневый), AC/N (синий) |
| Выход постоянного тока | V+ (красный), V- (чёрный) |
| Тип проводов на входе | H03VVH2-F 0,75 мм² × 2C |
| Тип проводов на выходе | UL1430 18AWG |
| Корпус | Полностью изолированный пластиковый корпус |
| Охлаждение | Свободная конвекция воздуха |
Примечания
| № | Содержание |
| 1 | Пульсации и шум измеряются на частоте полосы пропускания 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 2 | Прямое подключение к светодиодам рекомендуется, однако не подходит для применения дополнительных драйверов. |
| 3 | Для выполнения требований последнего регламента ErP для светотехнических изделий данный источник питания допускается применять только за выключателем, без постоянного подключения к сети. |
| 4 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов). |
| 5 | Для корректного применения, а также при установке с учётом IP-защиты, необходимо руководствоваться руководством пользователя перед использованием. |
Дополнительно: для серии указано наличие встроенной активной коррекции коэффициента мощности, режим стабилизации постоянного тока, а также пригодность для светотехнических и рекламных LED-устройств.
