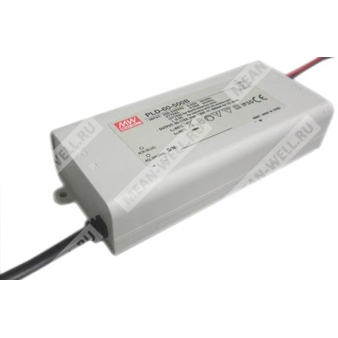

PLD-60-2000B - источник питания постоянного тока 60 Вт для светодиодных нагрузок с стабилизацией тока и активным PFC.
PLD-60-2000B — импульсный драйвер светодиодов серии PLD-60 с выходом постоянного тока 2000 мА, рассчитанный на питание LED-приложений от сети переменного тока и обеспечивающий стабильный ток, высокий коэффициент мощности и базовые функции защиты.
Расшифровка партномера
| PLD | Серия источников питания для светодиодов |
| 60 | Номинальная мощность 60 Вт |
| 2000 | Выходной номинальный ток 2000 мА |
| B | Исполнение серии PLD-60 |
Основные особенности
- Встроенная функция активной коррекции коэффициента мощности.
- Схема стабилизации тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение с защитой IP42.
- Устройство класса II, без клеммы защитного заземления.
- Подходит для светодиодных светильников и устройств светодиодной индикации и рекламы.
- Испытание на 100% нагрузке при прогоне.
- Низкая стоимость и высокая надёжность.
Назначение
Применяется как источник питания для светодиодных светильников, декоративных и рекламных LED-устройств, где требуется стабильный выходной ток 2000 мА при мощности до 60 Вт.
Выход
| Номинальный ток | 2000 мА |
| Точность тока | ±5,0% |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 2,4 Вп-п |
| Диапазон выходного напряжения | 18 ~ 30 В |
| Напряжение холостого хода, максимальное | 35 В |
| Время установления | 500 мс / 230 В AC при полной нагрузке |
| Режим защиты при КЗ | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перегрева | Снижение/отключение выходного напряжения с автоматическим восстановлением |
Вход
| Диапазон входного напряжения | 180 ~ 295 В AC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% при 230 В AC и при нагрузке ≥75% при 277 В AC |
| Типовой КПД | 86% |
| Типовой входной ток | 0,5 А / 277 В AC |
| Пусковой ток | Холодный старт 25 А, длительность импульса 60 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,5 мА / 240 В AC |
| Максимальное количество блоков на автоматическом выключателе 16 А | 32 шт. для автомата типа B / 32 шт. для автомата типа C при 230 В AC |
| Время включения | 500 мс / 230 В AC при полной нагрузке |
Эксплуатационные условия
| Рабочая температура | -30 ~ +45 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, BIS IS15885, EAC TP TC 004, IP42 approved |
| Испытательное напряжение | Вход - выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход - выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, light industry level, Surge 2 kV, criteria B, EAC TP TC 020 |
Защита
| Короткое замыкание | Режим hiccup с автоматическим восстановлением |
| Перегрев | Отключение/снижение выходного напряжения с автоматическим восстановлением |
Прочие параметры
| Средняя наработка на отказ | 4642,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 458,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса и упаковка | 0,34 кг; 30 шт. / 11,2 кг / 0,58 куб. фута |
Механические данные
| Корпус | PCD40A |
| Единицы измерения | мм |
| Допуск | ±1 |
| Выводы переменного входа | H03VVH2-F 0,75 мм² × 2 жилы, длина 75±5 мм, AC/N (синий), AC/L (коричневый) |
| Выводы выхода | UL1430 18 AWG, длина 150±10 мм, V+ (красный), V- (чёрный) |
Примечания
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Непосредственное подключение к светодиодам рекомендуется, но не подходит для применения с дополнительными драйверами.
- Для выполнения требований последней регламентации ErP для светотехнических приборов данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Для моделей без вентилятора снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м при высоте свыше 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
- Перед применением необходимо ознакомиться с руководством пользователя, особенно при установке и при использовании функции IP-защиты от воды.
