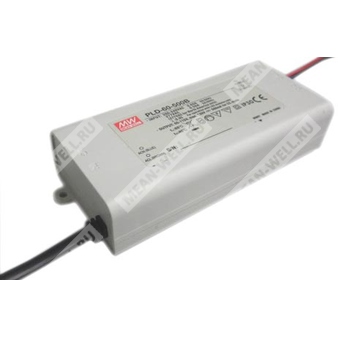

PLD-60-2400B - источник постоянного тока для светодиодных нагрузок мощностью 60 Вт с активной коррекцией коэффициента мощности и защитами.
Расшифровка партномера
| Позиция | Расшифровка | Значение |
| PLD | Серия | Серия PLD для светодиодных источников питания |
| 60 | Номинальная мощность | 60 Вт |
| 2400 | Номинальный выходной ток | 2400 мА |
| B | Исполнение | Вариант серии PLD-60 |
Назначение и особенности
PLD-60-2400B представляет собой одноканальный импульсный источник питания для светодиодных систем с постоянным током на выходе. Устройство предназначено для питания светодиодных светильников и связанных с ними осветительных изделий, а также устройств светодиодной индикации и рекламы.
- Встроенная активная коррекция коэффициента мощности.
- Схема стабилизации выходного тока.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Степень защиты IP42.
- Класс II, без защитного заземления.
- Предназначен для светотехнических и рекламных применений.
- Испытание на работу при 100% полной нагрузке.
Выход
| Номинальный выходной ток | 2400 мА |
| Точность тока | ±5,0% |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 2,4 Вп-п |
| Диапазон напряжения на выходе | 15 ~ 25 В |
| Напряжение холостого хода | 35 В |
| Время установки | 500 мс / 230 В переменного тока при полной нагрузке |
Вход
| Диапазон входного напряжения | 180 ~ 295 В переменного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В переменного тока; PF > 0,9 при 277 В переменного тока, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке от 60% и выше, при входе 230 В переменного тока; при входе 277 В переменного тока — при нагрузке от 75% и выше |
| КПД | 86% |
| Потребляемый ток | 0,6 А / 230 В переменного тока; 0,5 А / 277 В переменного тока |
| Пусковой ток | Холодный пуск 25 А, длительность импульса 60 мкс, измерение при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | < 0,5 мА / 240 В переменного тока |
Защиты
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перегрев | Снижение / отключение выходного напряжения, автоматическое восстановление |
Эксплуатационные условия
| Рабочая температура | -30 ~ +45 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Снижение мощности по высоте | 3,5 °C / 1000 м для моделей без вентилятора; 5 °C / 1000 м для моделей с вентилятором при высоте выше 2000 м |
ЭМС и безопасность
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, IP42 approved; BIS IS15885 — для моделей 700B, 1050B, 1400B |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, light industry level, Surge 2 kV, criteria B, EAC TP TC 020 |
Надёжность
| MTBF | 4642,1 тыс. ч. минимум по Telcordia SR-332 (Bellcore); 458,9 тыс. ч. минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Габариты | 128 × 60 × 31,5 мм |
| Корпус | Полностью изолированный пластиковый корпус |
| Степень защиты | IP42 |
| Класс изделия | Класс II, без FG |
| Масса | 0,34 кг |
| Упаковка | 30 шт. / 11,2 кг / 0,58 куб. фута |
Подключение и механические данные
| Входные провода | H03VVH2-F 0,75 мм² × 2C |
| Выходные провода | UL1430 18AWG |
| Длина входного провода | 75 ± 5 мм |
| Длина выходного провода | 150 ± 10 мм |
| Типоразмер корпуса | Case No.: PCD40A |
| Единицы измерения чертежа | мм |
| Допуск | ±1 мм |
Примечания
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Непосредственное подключение к светодиодам рекомендуется, однако не подходит для применения с дополнительными драйверами.
- Для выполнения требований актуального регламента ErP для светотехнических изделий данный источник питания можно использовать только за выключателем, без постоянного подключения к сети.
- Для любых замечаний по применению и установке функции IP-защиты от воды следует обращаться к руководству пользователя перед использованием.
