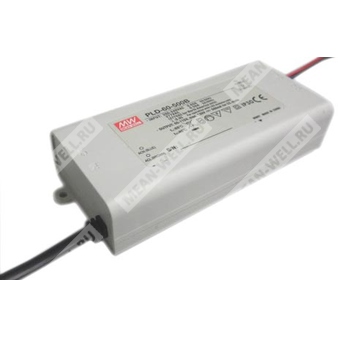

PLD-60-500B - светодиодный источник питания с постоянным током для осветительных и рекламных систем.
Описание
PLD-60-500B представляет собой импульсный одноканальный источник питания для светодиодных нагрузок мощностью до 60 Вт. Устройство выполнено по схеме стабилизации тока, оснащено встроенной активной коррекцией коэффициента мощности и предназначено для питания светодиодных светильников, декоративных и рекламных устройств, а также другой светодиодной аппаратуры.
Блок имеет полностью изолированный пластиковый корпус, рассчитан на эксплуатацию с естественным воздушным охлаждением. Конструкция относится к классу II, не имеет заземляющего вывода и соответствует степени защиты IP42. Внутренние защитные функции включают защиту от короткого замыкания и перегрева с автоматическим восстановлением после устранения аварийного режима.
Расшифровка партномера
| PLD | Серия светодиодных источников питания |
| 60 | Номинальная мощность 60 Вт |
| 500 | Номинальный выходной ток 500 мА |
| B | Вариант исполнения серии |
Основные особенности
- Встроенная функция активной коррекции коэффициента мощности.
- Стабилизация выходного тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение IP42.
- Класс II, без функционального заземления.
- Подходит для светодиодных светильников и устройств на базе светодиодов.
- 100% испытание под полной нагрузкой.
- Низкая стоимость.
- Высокая надёжность.
Область применения
Источник питания предназначен для светодиодных светильников, декоративной светотехники и рекламных устройств на базе светодиодов.
Выходные параметры
| Номинальный выходной ток | 500 мА |
| Точность тока | ±5,0% |
| Номинальная мощность | 54 Вт |
| Пульсации и шум | 10,2 Вп-п |
| Диапазон выходного напряжения | 70–108 В |
| Напряжение без нагрузки | 118 В |
| Время установления | 500 мс / 230 В AC при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 180–295 В AC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке не менее 65% на 230 В AC и не менее 75% на 277 В AC |
| КПД | 88% |
| Потребляемый ток | 0,6 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток | 25 А, холодный пуск, длительность импульса 60 мкс, измерение при 50% Ipeak на 230 В AC |
| Ток утечки | < 0,5 мА / 240 В AC |
Защита
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Условия эксплуатации
| Рабочая температура | от -30 до +45 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2 G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
Надёжность
| MTBF | 4642,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 458,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электробезопасность и ЭМС
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, BIS IS15885 (для 700B, 1050B, 1400B только), EAC TP TC 004, IP42 approved |
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; light industry level (Surge 2 кВ), criteria B; EAC TP TC 020 |
Габаритные и монтажные данные
| Габариты | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса | 0,34 кг |
| Упаковка | 30 шт. / 11,2 кг / 0,58 куб. фут. |
Конструктивные данные
| Серия | PLD-60 series |
| Формат | 60W Single Output LED Power Supply |
| Охлаждение | Свободная конвекция воздуха |
| Корпус | Полностью изолированный пластиковый |
| Степень защиты | IP42 |
| Класс защиты | Класс II, без FG |
| Выходные провода | UL1430 18AWG, V+ (красный), V- (чёрный) |
| Входные провода | H03VVH2-F 0,75 мм² × 2C, AC/N (синий), AC/L (коричневый) |
| Температура корпуса | T case, максимальная температура корпуса |
| Частота преобразования | fosc: 60 кГц (при 230 В AC) |
Примечания
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой служат параллельно соединённые конденсаторы 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам рекомендуется, но не подходит для использования с дополнительными драйверами.
- Для соответствия последним требованиям регламента ErP для осветительных приборов данный источник питания может использоваться только за выключателем, без постоянного подключения к сети.
- Для моделей без вентилятора допустимое снижение температуры окружающей среды составляет 3,5 °C на 1000 м при высоте более 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
- По вопросам применения и установке с функцией IP-защиты от воды следует обращаться к руководству пользователя перед эксплуатацией.
