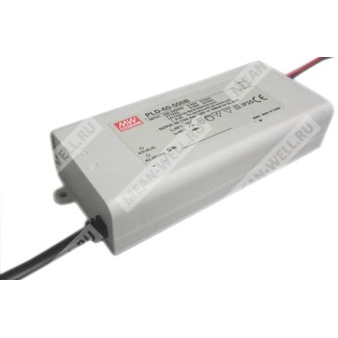

PLD-60-700B — источник питания постоянного тока для светодиодных светильников и светотехнических устройств.
Расшифровка партномера
| Позиция | Значение |
| PLD | Серия светодиодных источников питания Mean Well |
| 60 | Номинальная мощность 60 Вт |
| 700 | Номинальный выходной ток 700 мА |
| B | Исполнение серии PLD-60 |
Краткое описание
PLD-60-700B представляет собой компактный импульсный источник питания для светодиодной нагрузки с постоянным выходным током, встроенной функцией активной коррекции коэффициента мощности, защитой от короткого замыкания и перегрева, а также полностью изолированным пластиковым корпусом с исполнением IP42.
Особенности
- Встроенная активная коррекция коэффициента мощности.
- Схема стабилизации постоянного тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение IP42.
- Устройство класса II, без заземляющего контакта.
- Предназначен для светодиодных светильников и светотехнических устройств, включая декоративные и рекламные решения.
- 100% испытание под полной нагрузкой на прогон.
- Высокая надежность и низкая стоимость.
Выход
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Точность тока | ±5,0% |
| Номинальная мощность | 60,2 Вт |
| Пульсации и шум | 5,6 Вп-п |
| Диапазон выходного напряжения | 50 ~ 86 В |
| Напряжение холостого хода | 100 В |
| Время установки | 500 мс / 230 В перем. тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180 ~ 295 В перем. тока |
| Частотный диапазон | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В перем. тока, PF > 0,9 при 277 В перем. тока, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке не менее 60% при 230 В перем. тока и не менее 75% при 277 В перем. тока |
| КПД | 87% |
| Потребляемый ток | 0,6 А при 230 В перем. тока / 0,5 А при 277 В перем. тока |
| Пусковой ток | 25 А, холодный пуск, twidth = 60 мкс, измерение при 50% Ipeak, 230 В перем. тока |
| Ток утечки | < 0,5 мА / 240 В перем. тока |
| Максимальное время удержания | 500 мс / 230 В перем. тока при полной нагрузке |
| Максимальное число блоков на автоматическом выключателе 16 А | 32 блока (автомат типа B) / 32 блока (автомат типа C) при 230 В перем. тока |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +45 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В пост. тока / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, BIS IS15885 (для 700B, 1050B, 1400B только), EAC TP TC 004, IP42 approved |
| Электромагнитная совместимость, эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Электромагнитная совместимость, помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, light industry level (Surge 2KV), criteria B, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 4642,1 тыс. ч. минимум по Telcordia SR-332 (Bellcore); 458,9 тыс. ч. минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса | 0,34 кг |
| Упаковка | 30 шт. / 11,2 кг / 0,58 куб. фута |
Механические данные
| Параметр | Значение |
| Корпус | PCD40A |
| Подключение входа | H03VVH2-F 0,75 мм² × 2C |
| Длина провода входа | 75 ± 5 мм |
| Подключение выхода | UL1430 18AWG |
| Длина провода выхода | 150 ± 10 мм |
| Монтажные размеры | 2 отверстия Ø3,8 мм; 2 отверстия Ø9,3 мм |
Примечания
1. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
2. Прямое подключение к светодиодам рекомендуется, однако не подходит для применения дополнительных драйверов.
3. Для выполнения требований действующего регламента ErP для светильников данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
4. Снижение допустимой мощности по температуре окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
5. Для применения с учетом указаний и требований по IP-защите следует обращаться к руководству пользователя перед установкой.
Назначение
Изделие предназначено для питания светодиодных модулей и светотехнических устройств, где требуется стабилизированный выходной ток 700 мА, высокий коэффициент мощности и работа от сетевого переменного напряжения широкого диапазона.
