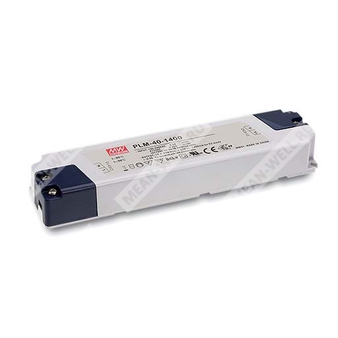

PLM-40-1400 - источник питания для светодиодов мощностью 40 Вт с постоянным выходным током 1400 мА.
PLM-40-1400 — импульсный AC/DC источник питания для светодиодных нагрузок с одним выходом, выполненный по схеме стабилизации тока. Модель относится к серии PLM-40, предназначена для питания светодиодных светильников и обеспечивает номинальный выходной ток 1400 мА при мощности до 40,6 Вт.
Краткое назначение
Источник питания предназначен для построения светодиодных систем внутреннего и коммерческого освещения, а также декоративного и офисного освещения, где требуется стабильный ток и высокая надежность работы.
Расшифровка партномера
| Фрагмент обозначения | Расшифровка |
|---|
| PLM | Серия источников питания для светодиодов |
| 40 | Номинальная мощность серии — 40 Вт |
| 1400 | Номинальный выходной ток — 1400 мА |
Особенности
- Работа от сети переменного тока 110…295 В AC.
- Встроенный активный корректор коэффициента мощности.
- Схема стабилизации выходного тока.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение класса II, без вывода защитного заземления.
- Корпус с классом защиты IP30.
- Низкое потребление мощности без нагрузки.
- Наличие трехступенчатого аналогового диммирования посредством сетевого выключателя.
Применение
- Внутреннее светодиодное освещение.
- Офисное светодиодное освещение.
- Коммерческое светодиодное освещение.
- Декоративное светодиодное освещение.
Основные параметры
| Параметр | Значение для PLM-40-1400 |
|---|
| Номинальный выходной ток | 1400 мА |
| Допуск по выходному току | ±8.0% |
| Номинальная мощность | 40,6 Вт |
| Пульсации и шум | 3 В п-п |
| Напряжение холостого хода | 34 В |
| Диапазон выходного напряжения | 15…29 В |
| Время установки | Бланк-тип: 500 мс при 115 В AC, 230 В AC при полной нагрузке |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | PF 0,97 при 115 В AC; PF 0,95 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Коэффициент полезного действия | 86% |
| Потребляемый ток сети | Бланк-тип: 0,5 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
| Пусковой ток | 15 А, длительность 75 мкс, измерено при 50% Ipeak на 230 В AC |
| Ток утечки | <0,5 мА / 240 В AC |
Вход
| Параметр | Значение для PLM-40-1400 |
|---|
| Модель | PLM-40-1400 |
| Диапазон входного напряжения | Бланк-тип: 110…295 В AC, 156…417 В DC |
| Диапазон входного напряжения | E-тип: 180…295 В AC, 254…417 В DC |
| Частота входного напряжения | 47…63 Гц |
| Потребляемый ток | 0,5 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
| Пусковой ток | 15 А (twidth = 75 мкс, измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | <0,5 мА / 240 В AC |
Выход
| Параметр | Значение для PLM-40-1400 |
|---|
| Номинальный ток | 1400 мА |
| Диапазон напряжения при постоянном токе | 15…29 В |
| Максимальное напряжение холостого хода | 34 В |
| Номинальная мощность | 40,6 Вт |
| Пульсации и шум | 3 В п-п |
| Точность выходного тока | ±8.0% |
| Режим стабилизации | Постоянный ток |
Защита
| Параметр | Значение |
|---|
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Режим hiccup, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30…+40 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0…40 °C |
| Вибрация | 10…500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Снижение допустимой температуры окружающей среды | 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте выше 2000 м |
Надежность и электробезопасность
| Параметр | Значение |
|---|
| MTBF | 822,7 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13, EN62384, IP30 approved; GB19510.14, GB19510.1; EAC TP TC 004 |
| ЭМС-излучение | Соответствие EN55015, GB17743, GB17625.1, EN61000-3-2 Class C, EN61000-3-3, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547; light industry level, criteria B; Surge 2 kV; EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
|---|
| Габариты | 175 × 42 × 24 мм (Д × Ш × В) |
| Масса | 0,175 кг |
| Упаковка | 60 шт. / 11,5 кг / 0,68 CUFT |
| Тип корпуса | Полностью изолированный пластиковый корпус |
| Степень защиты | IP30 |
Подключение
| Клеммный блок | Назначение |
|---|
| TB1 | Вход переменного тока: 1 — AC/L, 2 — AC/N |
| TB2 | Выход: 1 — -V, 2 — +V |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- При необходимости работы в условиях пониженного входного напряжения следует проверить статическую характеристику.
- Область работы при постоянном токе находится в диапазоне 50%…100% от номинального выходного напряжения; это пригодная рабочая область для светодиодных применений, однако требуется проверка требований конкретной системы.
- Источник питания рассматривается как компонент, который будет работать в составе конечного оборудования; конечное оборудование должно повторно проходить проверку на соответствие директиве EMC.
- Прямое подключение светодиодов допускается, но не рекомендуется использовать дополнительные драйверы.
- Для высоты эксплуатации выше 2000 м требуется учет снижения допустимой температуры окружающей среды.
