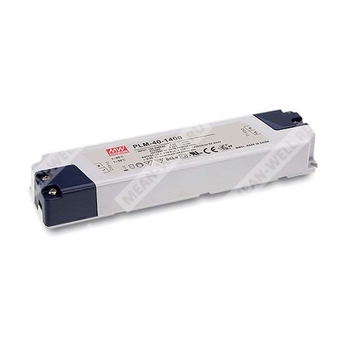

PLM-40-1750 - источник питания постоянного тока 40 Вт для светодиодных нагрузок с выходным током 1750 мА.
PLM-40-1750 — это импульсный AC/DC источник питания для светодиодного освещения с одним выходом, выполненный по схеме стабилизации постоянного тока. Модель относится к серии PLM-40 и предназначена для питания LED-модулей и светотехнических систем, где требуется ток 1750 мА при мощности до 40 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
| PLM | Серия источников питания для светодиодных нагрузок |
| 40 | Номинальная мощность серии: 40 Вт |
| 1750 | Номинальный выходной ток: 1750 мА |
Особенности
- Входное напряжение 230 В AC только или расширенный диапазон до 295 В AC в зависимости от исполнения.
- Встроенная активная коррекция коэффициента мощности.
- Схема стабилизации выходного тока.
- Защита от короткого замыкания.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение IP30.
- Класс II, без вывода FG.
- Малое потребление мощности без нагрузки: менее 0,5 Вт.
- Высокая надежность, низкая стоимость.
Применение
- Внутреннее светодиодное освещение.
- Светодиодное офисное освещение.
- Светодиодное коммерческое освещение.
- Светодиодное декоративное освещение.
Описание
PLM-40 — экономичная серия AC/DC источников питания для LED-применений. Благодаря встроенной активной коррекции коэффициента мощности устройство обеспечивает высокий коэффициент мощности, превышающий 0,9. Низкое потребление без нагрузки, менее 0,5 Вт, и время выхода на режим менее 500 мс позволяют применять изделие в энергоэффективных светотехнических системах, соответствующих требованиям Европейского Союза к осветительным приборам.
Изделие выполнено в классе II, без вывода FG, в корпусе из огнестойкого пластика UL 94V-0. Клеммные выводы выполнены с применением винтово-безвинтового зажимного блока, что упрощает монтаж. Серия включает модели с различными диапазонами входного напряжения: PLM-40 для 110…295 В AC и PLM-40E для 180…295 В AC. Все исполнения работают в режиме стабилизации тока и предназначены для питания светодиодных сборок с номинальным током 350 мА, 500 мА, 700 мА, 1050 мА, 1400 мА и 1750 мА.
Для модели PLM-40-1750 номинальный выходной ток составляет 1750 мА, а номинальная выходная мощность — 40 Вт.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальный ток | 1750 мА |
| Допуск по току | ±8,0% |
| Диапазон выходного напряжения | 12…23 В |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 2,5 Вп-п |
| Напряжение холостого хода, максимум | 27 В |
Вход
| Параметр | Значение |
| Время установки | Blank Type: 500 мс при 115 В AC и 230 В AC при полной нагрузке; E Type: 500 мс при 230 В AC при полной нагрузке |
| Диапазон входного напряжения | Blank Type: 110…295 В AC, 156…417 В DC; E Type: 180…295 В AC, 254…417 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности, тип. | Blank Type: PF 0,97 при 115 В AC, PF 0,95 при 230 В AC, PF>0,9 при 277 В AC, при полной нагрузке; E Type: PF>0,95 при 230 В AC, PF>0,9 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармоник | Blank Type: THD<20% при нагрузке 60% и входе 115/230 В AC, при нагрузке 75% и входе 277 В AC; E Type: THD<20% при нагрузке 60% и входе 230 В AC, при нагрузке 75% и входе 277 В AC |
| КПД, тип. | 86% |
| Входной ток, тип. | Blank Type: 0,5 А при 115 В AC; 0,3 А при 230 В AC; 0,25 А при 277 В AC. E Type: 0,3 А при 230 В AC; 0,25 А при 277 В AC |
| Пусковой ток, тип. | Cold start 15 А (twidth=75 мкс, измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | <0,5 мА / 240 В AC |
| Максимальное число источников питания на автоматическом выключателе 16 А | 47 шт. (автомат типа B) / 47 шт. (автомат типа C) при 230 В AC |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности. |
| Защита от перегрева | Режим hiccup, автоматическое восстановление после снижения температуры. |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+40 °C, с учетом кривой дерейтингa |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,06%/°C (0…40 °C) |
| Вибрация | 10…500 Гц, 2G, 12 мин./цикл, испытание 72 мин. по осям X, Y, Z |
| MTBF | 822,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13, EN62384, IP30 approved; GB19510.14, GB19510.1; EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55015, GB17743, GB17625.1, EN61000-3-2 Class C, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN61547, критерий B, промышленный уровень освещения, Surge 2 кВ, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| Габариты | 175 × 42 × 24 мм (Д × Ш × В) |
| Масса | 0,175 кг |
| Упаковка | 60 шт.; 11,5 кг; 0,68 куб. фута |
Механические данные
Корпус имеет длину 175 мм, ширину 42 мм и высоту 24 мм. Подключение выполнено через клеммные блоки:
- TB1: вход сети переменного тока, контакты 1 — AC/L, 2 — AC/N.
- TB2: выход постоянного тока, контакты 1 — -V, 2 — +V.
Для проводников предусмотрено применение проводов сечением 0,5…1,5 мм². Фиксирующая планка имеет четыре паза: 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, что позволяет выбрать вариант под фактический диаметр провода.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой пропускания с использованием витой пары длиной 12 дюймов и параллельно подключенного конденсатора 0,1 мкФ и 47 мкФ.
- При работе на низком входном напряжении возможно снижение характеристик; необходимо учитывать статическую характеристику.
- Режим постоянного тока находится в диапазоне 50%…100% от номинального выходного напряжения; это допустимая область для LED-применений, однако требуется подтверждение требований системы.
- Источник питания рассматривается как компонент, который должен работать в составе конечного оборудования. После монтажа конечное изделие должно заново проходить оценку на соответствие директивам по ЭМС.
- Прямое подключение светодиодов допускается, однако не рекомендуется использовать дополнительные драйверы.
- Дерейтинг по температуре окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
