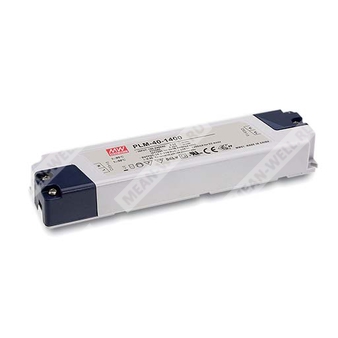

PLM-40-350 - компактный светодиодный источник питания постоянного тока 350 мА с коррекцией коэффициента мощности и защитой от КЗ.
PLM-40-350 — это импульсный AC/DC источник питания для светодиодных светильников мощностью 40 Вт с одним выходом, рассчитанный на питание LED-нагрузки в режиме стабилизации тока 350 мА. Изделие относится к серии PLM-40, выполнено в полностью изолированном пластиковом корпусе, имеет встроенную активную коррекцию коэффициента мощности, защиту от короткого замыкания и защиту от перегрева, а также предназначено для работы в системах внутреннего светодиодного освещения.
Расшифровка партномера
| Обозначение | Расшифровка |
| PLM | Серия источников питания для светодиодного освещения |
| 40 | Номинальная мощность 40 Вт |
| 350 | Выходной ток 350 мА |
Назначение и особенности
- Одновыходной светодиодный источник питания мощностью 40 Вт.
- Стабилизация выходного тока: 350 мА.
- Встроенная активная коррекция коэффициента мощности.
- Высокий коэффициент мощности: более 0,9 при полной нагрузке.
- Малое потребление на холостом ходу: менее 0,5 Вт.
- Полностью изолированный пластиковый корпус.
- Класс II, без контакта FG.
- Степень защиты: IP30.
- Охлаждение за счёт естественной конвекции.
- Защиты: короткое замыкание, перегрев.
- Предназначен для внутреннего светодиодного освещения.
Применение
- Внутреннее светодиодное освещение.
- Офисное светодиодное освещение.
- Коммерческое светодиодное освещение.
- Декоративное светодиодное освещение.
Описание
Серия PLM-40 представляет собой экономичные AC/DC источники питания для светодиодов, соответствующие требованиям, предъявляемым к современным осветительным системам. Модель PLM-40-350 работает в режиме постоянного тока, обеспечивая номинальный выходной ток 350 мА при согласовании с допустимым диапазоном выходного напряжения нагрузки. Конструкция ориентирована на простоту монтажа: применён корпус из самозатухающего пластика UL 94V-0, а клеммные терминалы выполнены с винтово-безвинтовым зажимом, упрощающим подключение проводников.
Изделие рассчитано на эксплуатацию в составе светодиодных светильников и обеспечивает высокую энергетическую эффективность, низкий уровень потребления без нагрузки и автоматическое восстановление после аварийных режимов. Для серии предусмотрены варианты с различным входным диапазоном, а для модели с индексом E — расширенный входной диапазон переменного и постоянного напряжения.
Параметры выхода
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Погрешность выходного тока | ±8,0% |
| Диапазон выходного напряжения | 53 ~ 105 В |
| Номинальная выходная мощность | 36,75 Вт |
| Пульсации и шум | 10 Вп-п |
| Напряжение холостого хода | 115 В |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 110 ~ 295 В переменного тока; 156 ~ 417 В постоянного тока |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке | PF 0,97/115 В AC; PF 0,95/230 В AC; PF > 0,9/277 В AC |
| Коэффициент гармонических искажений | THD < 20% при нагрузке 60% от 115/230 В AC и при нагрузке 75% от 277 В AC |
| КПД типовое | 88% |
| Потребляемый ток типовой | 0,5 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
| Пусковой ток | 15 А, длительность импульса 75 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,5 мА / 240 В AC |
| Время установки | 500 мс при 115 В AC и 230 В AC при полной нагрузке |
Параметры защиты
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Режим hiccup, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +40 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,06%/°C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| MTBF | 822,7 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Требования безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13, EN62384, IP30 approved; GB19510.14, GB19510.1; EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55015, GB17743, GB17625.1, EN61000-3-2 Class C, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547; light industry level, criteria B; Surge 2 kV; EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| Габаритные размеры | 175 × 42 × 24 мм (Д × Ш × В) |
| Масса | 0,175 кг |
| Упаковка | 60 шт.; 11,5 кг; 0,68 куб. фут. |
Механические характеристики
Корпус выполнен в формате Case No. PLM-40 с линейными размерами 175 × 42 × 24 мм. Для подключения предусмотрены два клеммных блока: TB1 для входа AC/N и AC/L, TB2 для выхода -V и +V. В документе указано, что входные и выходные линии допускают провод сечением 0,5–1,5 мм², а фиксирующая планка имеет четыре канавки под провод диаметром 1,5 мм, 2,0 мм, 2,5 мм и 3,0 мм.
Блок-схема функциональных узлов
- Входной EMI-фильтр и выпрямитель.
- Узел коммутации мощности.
- Трансформаторный преобразователь.
- Выходной выпрямитель и фильтр.
- Контур управления PWM и PFC.
- Защита от перегрузки.
Характеристики работы в зависимости от условий
| Параметр | Значение |
| Снижение нагрузки по температуре | См. кривую дерейтирования; при повышении температуры выше 40 °C нагрузка должна быть снижена |
| Рабочая область по напряжению | Постоянный режим работы находится в диапазоне 50% ~ 100% от номинального выходного напряжения |
| Восстановление выходного тока после провала входного напряжения | Выходной ток возвращается к номинальному значению в течение 70 мс |
| Зависимость тока от просадки входного напряжения | При просадке 10%: снижение тока <18%; 8%: <13%; 5%: <8%; 3%: <6% |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключенной параллельно конденсатору 0,1 мкФ и 47 мкФ.
- При необходимости работы в режиме пониженного входного напряжения следует проверять статические характеристики.
- В области ниже входного напряжения может потребоваться снижение выходной нагрузки; для подробностей следует учитывать статическую характеристику.
- Постоянный режим работы находится в пределах 50% ~ 100% номинального выходного напряжения. Это допустимый режим для светодиодных приложений, однако требования к отдельным системам могут отличаться.
- Источник питания рассматривается как компонент, который будет работать совместно с конечным оборудованием. После завершения полной установки конечное оборудование должно повторно пройти проверку на соответствие директиве ЭМС.
- Прямое подключение к светодиодным нагрузкам допускается, но не рекомендуется для применения с дополнительными драйверами.
- Дерейтирование по температуре окружающей среды составляет 3,5% на 1000 м для моделей с вентиляторным охлаждением и 5 °C на 1000 м для работы на высоте более 2000 м.
