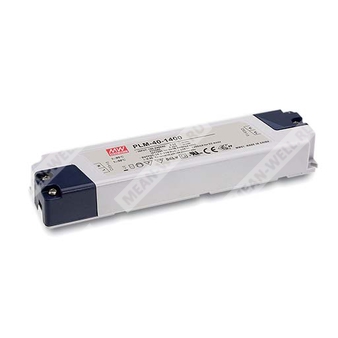

PLM-40-500 - источник питания постоянного тока для светодиодных систем мощностью 40 Вт, 500 мА, с активным PFC и диммированием.
Серия: PLM-40
Назначение: одноканальный светодиодный источник питания с постоянным выходным током для внутреннего светодиодного освещения и смежных применений.
Расшифровка партномера
| Обозначение |
Значение |
| PLM |
Серия светодиодных источников питания Mean Well |
| 40 |
Номинальная мощность 40 Вт |
| 500 |
Номинальный выходной ток 500 мА |
Особенности
- Модели на 230 В AC только или с расширенным входным диапазоном до 295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Схема стабилизации тока.
- Защита от короткого замыкания.
- Охлаждение за счет естественной конвекции.
- Полностью изолированный пластиковый корпус.
- Исполнение IP30.
- Класс II, без вывода PE (FG).
- Потребление без нагрузки менее 0,5 Вт.
- Высокая надежность и низкая стоимость.
Области применения
- Внутреннее светодиодное освещение.
- Офисное светодиодное освещение.
- Коммерческое светодиодное освещение.
- Декоративное светодиодное освещение.
Описание
PLM-40-500 относится к экономичной серии AC/DC источников питания для светодиодов мощностью 40 Вт. Устройство выполнено по схеме стабилизации постоянного тока и предназначено для питания светодиодных нагрузок с током 500 мА.
Источник питания содержит встроенный активный корректор коэффициента мощности, что обеспечивает значение PF выше 0,9. Низкое потребление без нагрузки, менее 0,5 Вт, и время выхода на режим менее 500 мс позволяют применять изделие в энергоэффективных светотехнических системах.
Модель PLM-40-500 выполнена в классе II без вывода FG и размещена в огнестойком пластиковом корпусе с классом горючести UL 94V-0. Подключение выполнено через винтовые зажимные клеммные блоки, что упрощает монтаж. В серии предусмотрены исполнения с различным входным диапазоном: стандартное и E-исполнение.
Расшифровка параметров серии
| Параметр |
Значение для PLM-40-500 |
| Номинальный выходной ток |
500 мА |
| Диапазон выходного напряжения |
53 ~ 105 В |
| Номинальная выходная мощность |
40 Вт |
| Пульсации и шум |
8 Вп-п |
| Напряжение холостого хода |
86 В |
| Время установки |
500 мс при 115 В AC и 230 В AC на полной нагрузке; для E-исполнения 500 мс при 230 В AC на полной нагрузке |
| Входной диапазон напряжения |
Стандартное исполнение: 110 ~ 295 В AC, 156 ~ 417 В DC; E-исполнение: 180 ~ 295 В AC, 254 ~ 417 В DC |
| Частота сети |
47 ~ 63 Гц |
| Коэффициент мощности |
PF 0,97 при 115 В AC, PF 0,95 при 230 В AC, PF > 0,9 при 277 В AC, при полной нагрузке |
| Коэффициент полезного действия |
88% |
| Ток потребления |
0,5 А при 115 В AC; 0,3 А при 230 В AC; 0,25 А при 277 В AC |
| Пусковой ток |
15 А при холодном пуске, длительность импульса 75 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки |
<0,5 мА при 240 В AC |
Вход
| Параметр |
Значение |
| Входное напряжение |
110 ~ 295 В AC; 156 ~ 417 В DC |
| Входное напряжение для E-исполнения |
180 ~ 295 В AC; 254 ~ 417 В DC |
| Частотный диапазон |
47 ~ 63 Гц |
| Коэффициент мощности |
PF 0,97/115 В AC, PF 0,95/230 В AC, PF > 0,9/277 В AC при полной нагрузке |
| Коэффициент искажений тока |
THD < 20% при нагрузке 60% на 115 В AC/230 В AC и 75% на 277 В AC |
| Ток потребления |
0,5 А/115 В AC; 0,3 А/230 В AC; 0,25 А/277 В AC; для E-исполнения 0,3 А/230 В AC; 0,25 А/277 В AC |
| Пусковой ток |
15 А при 230 В AC |
| Ток утечки |
<0,5 мА / 240 В AC |
Выход
| Параметр |
Значение |
| Номинальный выходной ток |
500 мА |
| Допуск выходного тока |
±8,0% |
| Диапазон выходного напряжения |
53 ~ 105 В |
| Номинальная выходная мощность |
40 Вт |
| Пульсации и шум |
8 Вп-п |
| Напряжение холостого хода |
86 В |
| Режим защиты при коротком замыкании |
Прерывистый режим, восстановление после устранения неисправности |
| Режим защиты от перегрева |
Прерывистый режим, восстановление после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +40 °C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,06%/°C в диапазоне 0 ~ 40 °C |
| Вибрация |
10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Срок наработки на отказ |
822,7 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Электрическая прочность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13, EN62384, IP30 approved; GB19510.14, GB19510.1; EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
EN55015, GB17743, GB17625.1, EN61000-3-2 Class C, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547; критерий B; импульс 2 кВ; EAC TP TC 020 |
Дополнительные данные
| Параметр |
Значение |
| Габаритные размеры |
175 × 42 × 24 мм |
| Масса |
0,175 кг |
| Упаковка |
60 шт.; 11,5 кг; 0,68 CUFT |
| Исполнение корпуса |
Пластиковый корпус, класс II, IP30 |
| Вариант установки клемм |
Винтовые клеммные блоки |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- При работе на низком входном напряжении возможно снижение характеристик. Следует проверять статическую характеристику для подробностей.
- Область постоянного тока находится в пределах 50% ~ 100% от номинального выходного напряжения. Это допустимая область работы для светодиодных приложений; при необходимости следует подтверждать требования конкретной системы.
- Источник питания рассматривается как компонент, который будет работать совместно с конечным оборудованием. Поскольку ЭМС зависит от полной установки, окончательная сборка должна повторно подтверждать соответствие требованиям ЭМС.
- Прямое подключение к светодиодам допускается, но не рекомендуется для использования дополнительных драйверов.
- Для исполнения с вентилятором и моделей с безвентиляторным охлаждением температурное снижение параметров различается на 3,5 °C/1000 м и 5 °C/1000 м при высоте эксплуатации выше 2000 м.
