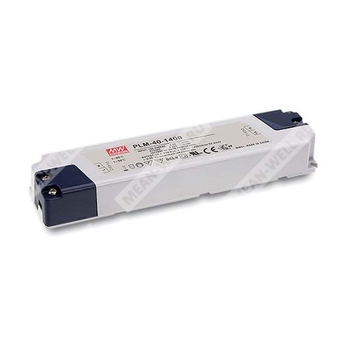

PLM-40-700
PLM-40-700 — компактный источник питания постоянного тока 700 мА для светодиодных систем с активной коррекцией коэффициента мощности.
PLM-40-700 — это импульсный источник питания для светодиодных нагрузок мощностью до 40 Вт, выполненный по схеме стабилизации постоянного тока. Модель относится к серии PLM-40 и предназначена для питания LED-систем в промышленной и бытовой светотехнике при работе от сети переменного тока.
Расшифровка партномера
| PLM | Серия источников питания для светодиодов |
| 40 | Номинальная мощность 40 Вт |
| 700 | Номинальный выходной ток 700 мА |
Особенности
- Одноканальный источник питания для светодиодов.
- Стабилизация выходного тока.
- Встроенная активная коррекция коэффициента мощности.
- Низкое потребление мощности без нагрузки.
- Полная гальваническая развязка.
- Пластиковый изолированный корпус.
- Степень защиты IP30.
- Класс II без заземляющего контакта FG.
- Охлаждение за счет естественной конвекции воздуха.
- Защита от короткого замыкания.
- Защита от перегрева.
- Предусмотрено трехступенчатое аналоговое диммирование.
Области применения
- Внутреннее светодиодное освещение.
- Светодиодное офисное освещение.
- Светодиодное коммерческое освещение.
- Светодиодное декоративное освещение.
Описание
PLM-40-700 относится к экономичной серии AC/DC источников питания для светодиодных светильников. Модель использует встроенную активную коррекцию коэффициента мощности, что обеспечивает высокий коэффициент мощности и соответствует требованиям по энергоэффективности для осветительных систем.
Источник питания имеет низкое потребление в режиме холостого хода, малое время запуска и предназначен для эксплуатации в составе светодиодных установок, где требуется стабилизированный ток 700 мА. Конструкция выполнена в полностью изолированном пластиковом корпусе. Клеммные соединители с винтовыми зажимами упрощают монтаж.
Серия PLM-40-700 поддерживает работу в широком диапазоне входного напряжения, а также имеет исполнение, ориентированное на применение в светотехническом оборудовании с требованиями к компактности, надежности и устойчивости к сетевым возмущениям.
Таблица параметров
Выход
| Номинальный выходной ток | 700 мА |
| Точность тока | ±8.0% |
| Диапазон выходного напряжения | 29–57 В |
| Номинальная выходная мощность | 39.9 Вт |
| Пульсации и шум | 6 Вп-п |
| Напряжение холостого хода | 63 В |
Вход
| Диапазон входного напряжения | 110–295 В переменного тока |
| Диапазон входного напряжения постоянного тока | 156–417 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF>0.97 при 115 В AC, PF>0.95 при 230 В AC, PF>0.9 при 277 В AC, при полной нагрузке |
| КНИ | THD<20% при нагрузке 60% от номинала на 115/230 В AC и при нагрузке 75% на 277 В AC |
| КПД | 87% |
| Входной ток | 0.3 А при 230 В AC; 0.25 А при 277 В AC |
| Пусковой ток | COLD START 15 А, длительность импульса 75 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | <0.5 мА / 240 В AC |
Защита
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Режим hiccup, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Рабочая температура | -30…+40 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0.06%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Диапазон рабочей температуры корпуса | См. график снижения нагрузки |
Надежность и безопасность
| MTBF | 822.7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13, EN62384; IP30 approved; GB19510.14, GB19510.1; EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3.75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Эмиссия | EN55015, GB17743, GB17625.1, EN61000-3-2 Class C, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547; light industry level, criteria B; Surge 2 кВ; EAC TP TC 020 |
Прочее
| Габаритные размеры | 175 × 42 × 24 мм |
| Масса | 0.175 кг |
| Упаковка | 60 шт.; 11.5 кг; 0.68 CUFT |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0.1 мкФ и 47 мкФ.
- Допускается необходимость снижения нагрузки при низком входном напряжении. Для уточнения следует использовать статическую характеристику.
- Режим постоянного тока находится в диапазоне 50%–100% от номинального выходного напряжения; это допустимая область применения для LED-нагрузок, однако требуется проверка требований конкретной системы.
- Источник питания рассматривается как компонент для работы совместно с конечным оборудованием. После установки конечное изделие должно повторно проходить проверку по ЭМС.
- Прямое подключение к светодиодным нагрузкам допускается, но не рекомендуется использовать дополнительные драйверы.
- Температурное снижение параметров: 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Дополнительные сведения
Модель поддерживает трехступенчатое аналоговое диммирование с управлением обычным настенным выключателем. При последовательном переключении формируются уровни 100%, 40% и 10% от номинального выходного тока. Если время отключения превышает 2.5 секунды, после повторного включения источник питания возвращается к 100% выходного тока.
При кратковременной просадке входного напряжения выходной ток восстанавливается до номинального уровня в течение 70 мс.
