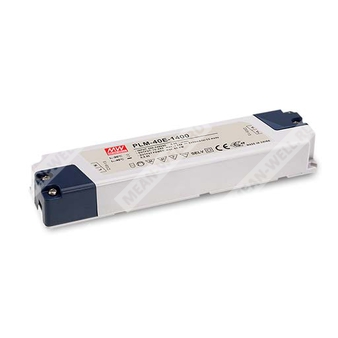

PLM-40E-350 - компактный источник питания для светодиодов с постоянным выходным током 350 мА и входом 180–295 В AC.
PLM-40E-350 — это импульсный AC/DC источник питания для светодиодных нагрузок мощностью 40 Вт с постоянным выходным током, предназначенный для применения в системах внутреннего светодиодного освещения. Модель относится к серии PLM-40E, рассчитанной на работу от сети переменного тока 180–295 В AC. Для данной модификации номинальный выходной ток составляет 350 мА.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | PLM | Серия источников питания Mean Well для светодиодных применений |
| 2 | 40 | Номинальная мощность 40 Вт |
| 3 | E | Версия с входным диапазоном 180–295 В AC |
| 4 | 350 | Номинальный выходной ток 350 мА |
Особенности
- Вход только от сети 230 В AC или широкодиапазонные модели до 295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Стабилизация выходного тока.
- Защита от короткого замыкания.
- Охлаждение за счет естественной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Конструкция с классом защиты IP30.
- Источник питания класса II, без вывода защитного заземления.
- Потребление холостого хода менее 0,5 Вт.
- Высокая надежность, низкая стоимость.
- Компактное исполнение.
Применение
- Внутреннее светодиодное освещение.
- Офисное светодиодное освещение.
- Коммерческое светодиодное освещение.
- Декоративное светодиодное освещение.
Описание
PLM-40E-350 представляет собой экономичный AC/DC источник питания для светодиодов мощностью 40 Вт. Благодаря встроенной активной коррекции коэффициента мощности устройство обеспечивает высокий коэффициент мощности более 0,9. Низкое потребление без нагрузки, менее 0,5 Вт, делает изделие пригодным для энергоэффективных осветительных систем. Время запуска составляет менее 500 мс, что соответствует требованиям Европейского союза по энергоэффективности для осветительных приборов.
Модель выполнена в классе II, без вывода FG, в корпусе из негорючего пластика UL 94V-0. Выходные клеммы выполнены в формате винтовых зажимов с упрощенной установкой проводников. Серия PLM-40E рассчитана на работу от сети 180–295 В AC и включает модели с выходным током 350 мА, 500 мА, 700 мА, 1050 мА, 1400 мА и 1750 мА.
Параметры выхода
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Диапазон напряжения на выходе | 53–105 В |
| Номинальная выходная мощность | 36,75 Вт |
| Пульсации и шум | 10 Вп-п |
| Напряжение холостого хода | 115 В |
| Точность выходного тока | ±8,0% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 180–295 В AC |
| Частотный диапазон | 47–63 Гц |
| КПД | 88% |
| Потребляемый ток | 0,3 А при 230 В AC, 0,25 А при 277 В AC |
| Пусковой ток | 15 А, длительность импульса 75 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,5 мА / 240 В AC |
Защиты
| Параметр | Поведение |
| Короткое замыкание | Режим ограничения с автоматическим восстановлением после устранения неисправности |
| Перегрев | Режим ограничения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+40 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0…40 °C |
| Вибрация | 10–500 Гц, 2G, по 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | 822,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13, EN62384, IP30 approved; GB19510.14, GB19510.1; EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55015, GB17743, GB17625.1, EN61000-3-2 Class C, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN61547, уровень light industry, критерий B; перенапряжение 2 кВ; EAC TP TC 020 |
Габаритные и упаковочные данные
| Параметр | Значение |
| Размеры | 175 × 42 × 24 мм |
| Масса | 0,175 кг |
| Упаковка | 60 шт. / 11,5 кг / 0,68 куб. фута |
Примечания
- Все параметры, не отмеченные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- При работе на низком входном напряжении может потребоваться снижение нагрузки; см. статическую характеристику.
- Режим постоянного тока находится в диапазоне 50–100% от номинального выходного напряжения, что подходит для светодиодных применений; при необходимости следует проверить требования системы.
- Для окончательной сборки источник питания следует рассматривать как компонент, работающий совместно с конечным оборудованием.
- Подключение напрямую к светодиодам рекомендуется, однако применение дополнительных драйверов не поддерживается.
- Дерейтинг по температуре окружающей среды составляет 3,5%/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
Графические и режимные характеристики
Для модели PLM-40E-350 указаны характеристики зависимости выходного тока от провала входного напряжения, а также кривые эффективности и коэффициента мощности. В режиме аналогового трехступенчатого диммирования при переключении сетевого выключателя доступны уровни 100%, 40% и 10% от номинального выходного тока; если время выключения превышает 2,5 с, после повторного включения устройство снова выдает 100% номинального тока.
При просадке входного переменного напряжения выходной ток снижается в соответствии с таблицей: при просадке 10% — менее 18%, 8% — менее 13%, 5% — менее 8%, 3% — менее 6%. Возврат выходного тока к номинальному значению происходит в течение 70 мс.
