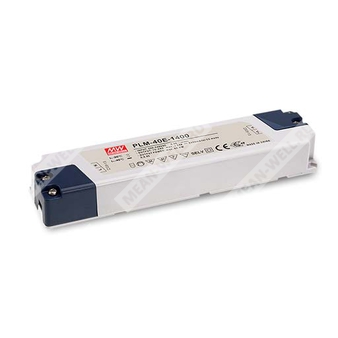

PLM-40E-700 - источник питания постоянного тока для светодиодных светильников с выходным током 700 мА.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| PLM | Серия источников питания для светодиодных применений |
| 40 | Номинальная мощность класса 40 Вт |
| E | Исполнение для входного напряжения 180–295 В переменного тока |
| 700 | Номинальный выходной ток 700 мА |
Назначение и особенности
PLM-40E-700 — импульсный AC/DC источник питания для светодиодных нагрузок с постоянным выходным током. Изделие предназначено для внутреннего применения в системах светодиодного освещения, включая офисное, коммерческое и декоративное освещение.
Серия выполнена по схеме с активной коррекцией коэффициента мощности, имеет полностью изолированный пластиковый корпус, класс защиты IP30 и не требует подключения защитного проводника FG. Для управления световой нагрузкой предусмотрено трёхступенчатое аналоговое диммирование с использованием настенного выключателя.
Возможные области применения
- внутреннее светодиодное освещение;
- светодиодное офисное освещение;
- светодиодное коммерческое освещение;
- светодиодное декоративное освещение.
Параметры выхода
| Номинальный выходной ток | 700 мА |
| Диапазон напряжения на выходе | 29–57 В |
| Выходная мощность | 39,9 Вт |
| Точность по току | ±8,0% |
| Пульсации и шум | 6 Вп-п |
| Напряжение холостого хода | 63 В |
| Режим защиты при коротком замыкании | Срабатывание с повторным автоматическим восстановлением после устранения неисправности |
| Режим защиты от перегрева | Срабатывание с повторным автоматическим восстановлением после снижения температуры |
Параметры входа
| Диапазон входного напряжения | 180–295 В переменного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥0,95 при 230 В переменного тока, PF ≥0,9 при 277 В переменного тока, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке 60% и входе 230 В переменного тока; THD < 20% при нагрузке 75% и входе 277 В переменного тока |
| Пусковой ток | 15 А, длительность импульса 75 мкс, измерение при 50% Ipeak и 230 В переменного тока |
| Ток утечки | <0,5 мА / 240 В переменного тока |
Эксплуатационные характеристики
| Рабочая температура | от -30 до +40 °C |
| Рабочая влажность | 20–95% относительной влажности, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10–95% относительной влажности |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0…40 °C |
| Вибрация | 10–500 Гц, 2G, по 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | 822,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Нормы безопасности | UL8750, CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13, EN62384, IP30; GB19510.14, GB19510.1; EAC TP TC 004 |
| Соответствие по излучаемым помехам | EN55015, GB17743, GB17625.1, EN61000-3-2 Class C, EN61000-3-3, EAC TP TC 020 |
| Соответствие по помехоустойчивости | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547, уровень light industry, критерий B; Surge 2 кВ; EAC TP TC 020 |
Механические данные
| Габаритные размеры | 175 × 42 × 24 мм |
| Масса | 0,175 кг |
| Упаковка | 60 шт.; 11,5 кг; 0,68 куб. фута |
| Конструкция корпуса | Полностью изолированный пластиковый корпус |
| Степень защиты | IP30 |
Подключение
| Входные и выходные линии | Допускается провод сечением 0,5–1,5 мм² |
| Пазы фиксирующей планки | 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм |
| Клеммная колодка входа | TB1, SWITCHLAB DG235-7.5-2P(GRAY) |
| Клеммная колодка выхода | TB2, SWITCHLAB DG235-7.5-2P(BLUE) |
| Назначение выводов TB1 | 1 — AC/L; 2 — AC/N |
| Назначение выводов TB2 | 1 — -V; 2 — +V |
Режимы работы и характеристики управления
Источник питания работает в режиме постоянного тока. Для исполнения E предусмотрен входной диапазон 180–295 В переменного тока и 254–417 В постоянного тока в соответствии с указанными в документе условиями по варианту исполнения.
Поддерживается трёхступенчатое аналоговое диммирование через выключатель:
- 1-я ступень — 100% от номинального выходного тока;
- 2-я ступень — 40% от номинального выходного тока;
- 3-я ступень — 10% от номинального выходного тока.
Если время выключенного состояния менее 2,5 с, при повторном включении происходит переход к следующей ступени диммирования. Если время выключенного состояния более 2,5 с, после включения устройство снова выдаёт 100% номинального выходного тока.
При просадке входного напряжения выходной ток изменяется следующим образом: 10% просадки — снижение тока менее 18%; 8% — менее 13%; 5% — менее 8%; 3% — менее 6%. Выходной ток возвращается к номинальному значению в течение 70 мс.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- При пониженном входном напряжении может потребоваться проверка статической характеристики для получения более подробных данных.
- Область постоянного тока находится в пределах 50%–100% от номинального выходного напряжения. Это допустимый режим для светодиодных применений; при этом необходимо подтвердить специальные требования конкретной системы.
- Источники питания могут работать в составе конечного оборудования. Из-за влияния на характеристики ЭМС на этапе окончательной установки изготовитель конечного изделия должен повторно подтвердить соответствие директиве ЭМС после полной сборки.
- Прямое подключение светодиодов допускается, однако не рекомендуется применять дополнительные драйверы.
- Температурное снижение допустимой нагрузки составляет 3,5 °C на 1000 м для моделей с вентиляторным охлаждением и 5 °C на 1000 м для моделей без вентилятора при высоте эксплуатации более 2000 м.
