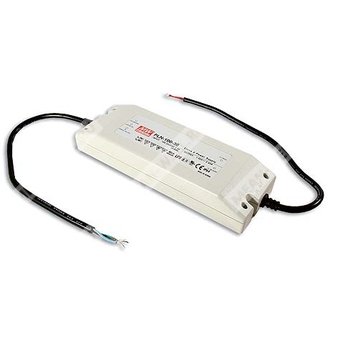

PLN-100-12
PLN-100-12 - источник питания 100 Вт для светодиодных нагрузок с универсальным входом и режимами стабилизации напряжения и тока.
Расшифровка партномера
| Позиция | Расшифровка |
| PLN | Серия источников питания Mean Well PLN для светодиодных применений |
| 100 | Номинальная мощность класса 100 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
- Одновыходовой импульсный источник питания мощностью 100 Вт.
- Предназначен для светодиодного освещения и систем световой сигнализации.
- Работа от универсальной сети переменного тока с широким диапазоном входного напряжения.
- Поддержка характеристик постоянного напряжения и постоянного тока.
- Встроенная коррекция коэффициента мощности.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус с уровнем защиты IP64.
- Защиты от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Соответствие требованиям для светотехнических применений и широкому перечню стандартов безопасности и ЭМС.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска, нарастания | 500 мс, 80 мс при 230 В AC; 1200 мс, 80 мс при 115 В AC, при полной нагрузке |
| Время удержания | 60 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Диапазон подстройки напряжения | 10,2…12 В |
| Диапазон подстройки тока | 3,75…5 А |
| Диапазон постоянного тока | 9…12 В |
| Защита от перегрузки по току | 95…102% |
| Тип защиты от перегрузки по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выхода с фиксацией состояния, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выхода, восстановление после повторного включения питания |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…295 В AC; 127…417 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC, при полной нагрузке |
| КПД | 83% |
| Входной ток | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 40 А, холодный старт, twidth=1030 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
| Коэффициент нелинейных искажений | <20% при нагрузке ≥75% для 115/230 В AC и при нагрузке ≥75% для 277 В AC |
Электрические характеристики и ограничения
| Параметр | Значение |
| Максимальное количество блоков на автоматическом выключателе 16 А | 3 шт. для автомата типа B; 5 шт. для автомата типа C при 230 В AC |
| Допустимое напряжение в области постоянного тока | 13…16 В для модели 12 В |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class C при нагрузке >75%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55035, уровень light industry, импульс 4 кВ, EAC TP TC 020 |
Условия эксплуатации
| Параметр | Значение |
| Температура рабочая | -30…+50°C |
| Влажность рабочая | 20…95% RH, без конденсации |
| Температура хранения и влажность | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 12 мин./цикл, продолжительность 72 мин. по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2689,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 303,2 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты | 200 × 70,5 × 35 мм (Д × Ш × В) |
| Масса | 0,52 кг |
| Упаковка | 20 шт.; 12,5 кг; 0,9 куб. фута |
Конструктивные сведения
- Корпус: полностью изолированный пластиковый, степень защиты IP64.
- Подключение: входной кабель SVT 18AWG×3C; выходной кабель SVT 18AWG×2C.
- Регулировка выходного напряжения и тока: через потенциометры SVR1 и SVR2 после снятия верхней крышки.
- Fosc: 100 кГц.
Примечания
- Все параметры, не указанные особо, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует сверяться со статическими характеристиками.
- Указанные максимальные выходные ток и мощность являются предельными; защита от перегрузки может срабатывать немного ниже этого уровня для соответствия требованиям UL1310 class 2.
- См. документ «DRIVING METHODS OF LED MODULE» для выбора метода подключения светодиодных модулей.
- Требования безопасности и ЭМС разрабатывались с учётом EN60598-1, subject 8750 (UL), CNS15233, GB7000.1, FCC part18.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; после окончательной сборки производитель обязан повторно оценить соответствие директиве по ЭМС на уровне всей установки.
- Для соответствия актуальным требованиям ErP для светильников данный источник питания может использоваться только за выключателем, не подключённым постоянно к сети.
- При высоте эксплуатации более 2000 м снижение температуры окружающей среды составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством пользователя, включая рекомендации по монтажу и обеспечению степени защиты IP.
- PLN-100-12 применяется для любых источников света, освобождённых от требований ErP-Directive (EU) 2019/2020, включая, в частности, сигнальные изделия: дорожные, железнодорожные, морские или воздушные сигнальные устройства, устройства управления движением и аэродромные огни.
