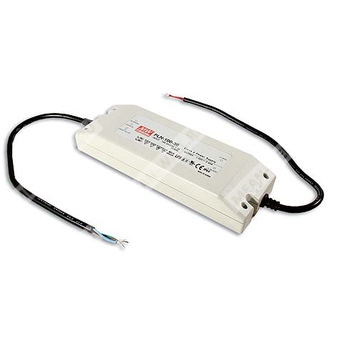

PLN-100-15 - импульсный источник питания для светодиодных нагрузок с выходным напряжением 15 В.
Компонент PLN-100-15 представляет собой одновыходовой источник питания серии PLN-100 мощностью 100 Вт, предназначенный для питания светодиодных систем, вывесок и других нагрузок, требующих режима постоянного напряжения с переходом в режим ограничения тока. Устройство рассчитано на универсальный сетевой ввод, обладает активной коррекцией коэффициента мощности, высоким КПД и степенью защиты корпуса IP64.
Расшифровка партномера
| PLN | Серия источников питания MEAN WELL для светодиодных применений |
| 100 | Номинальная мощность 100 Вт |
| 15 | Выходное напряжение 15 В |
Основные особенности
- Универсальный диапазон входного напряжения: до 295 В переменного тока.
- Высокий КПД: до 88,5%.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: от короткого замыкания, от перегрузки по току, от перенапряжения, от перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Соответствие требованиям для светотехнических применений.
- Класс защиты IIsupply? нет. В документе указано: класс 2.
- Проверка на 100% нагрузке в режиме burn-in.
- Повышенная надежность.
- Подходит для светодиодного освещения и рекламных/информационных вывесок.
- Подходит для сухих и влажных помещений.
- Совместимость с мировыми требованиями безопасности для светотехники.
Назначение
Источник питания предназначен для применения в системах светодиодного освещения, питаемых от сети переменного тока, а также в установках, где требуется стабильное выходное напряжение 15 В с возможностью работы в режиме постоянного тока при достижении предельной нагрузки.
Параметры модели PLN-100-15
| Параметр | Значение |
|---|
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 5 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 150 мВп-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания | 500 мс, 80 мс / 230 В AC; 1200 мс, 80 мс / 115 В AC при полной нагрузке |
| Время удержания | 60 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 295 В AC, 127 ~ 417 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 / 115 В AC, PF > 0,95 / 230 В AC, PF > 0,92 / 277 В AC при полной нагрузке |
| КПД | 87% |
| Входной ток | 0,9 А / 115 В AC; 0,45 А / 230 В AC; 0,35 А / 277 В AC |
| Пусковой ток | Холодный старт 40 А (twidth=1030 мкс, измерение при 50% Ipeak) при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Максимальное число БП на автомат 16 А | 3 шт. (автомат типа B) / 5 шт. (автомат типа C) при 230 В AC |
| Общее гармоническое искажение | < 20% при нагрузке ≥75% для 115/230 В AC и при нагрузке ≥75% для 277 В AC |
Выходные характеристики
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 15 В |
| Диапазон подстройки напряжения (SVR1) | 12,8 ~ 15 В |
| Диапазон подстройки тока (SVR2) | 3,75 ~ 5 А |
| Режим постоянного тока | 11,25 ~ 15 В |
| Риппл и шум | 150 мВп-п |
| Выходной ток | 5 А |
| Выходная мощность | 75 Вт |
Характеристики защиты
| Вид защиты | Описание |
|---|
| Перегрузка по току | 95 ~ 102%; ограничение постоянным током, восстановление автоматическое после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13 ~ 16 В; отключение выхода с фиксацией, восстановление после повторного включения питания |
| Перегрев | Отключение выхода, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +50 ℃ |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +80 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин / цикл, 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Соответствие стандартам безопасности и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89, TUV BS EN/EN61347-1, BS EN/EN61347-2-13 independent, CAN/CSA C22.2 No.223-M91, CAN/CSA C22.2 No. 250.13-12, EAC TP TC 004, GB19510.1, GB19510.14, IP64 approved; design refer to UL60950 |
| ЭМС излучение | BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class C (>75% load), BS EN/EN61000-3-3; GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС устойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, BS EN/EN55035, light industry level (surge 4 kV), EAC TP TC 020 |
Наработка на отказ, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 2689,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 303,2 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Габариты | 200 × 70,5 × 35 мм (Д × Ш × В) |
| Масса | 0,52 кг |
| Упаковка | 20 шт. / 12,5 кг / 0,9 куб. фута |
Механические параметры и подключение
| Параметр | Значение |
|---|
| Исполнение корпуса | Полностью изолированный пластиковый корпус |
| Класс защиты корпуса | IP64 |
| Входные провода | SVT 18AWG × 3C |
| Выходные провода | SVT 18AWG × 2C |
| Регулировка | Подстройка выходного напряжения и тока через SVR1 и SVR2 после снятия верхней крышки |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; подробности следует проверять по статическим характеристикам.
- Указанные максимальные выходной ток и мощность являются предельными; защита от перегрузки может срабатывать немного ниже этого уровня для соответствия требованиям UL1310 class 2.
- Следует обращаться к документу «DRIVING METHODS OF LED MODULE» для выбора режима работы светодиодной нагрузки.
- Требования по безопасности и ЭМС следует рассматривать в привязке к EN60598-1, subject 8750 (UL), CNS15233, GB7000.1, FCC part18.
- Источник питания рассматривается как компонент, который должен работать в составе конечного оборудования; ЭМС-показатели зависят от полной установки, поэтому конечное оборудование должно проходить повторную оценку на соответствие EMC Directive.
- Для соответствия актуальным требованиям ErP для светильников данное изделие может использоваться только после выключателя, не соединенного с сетью постоянно.
- Для моделей с безвентиляторным исполнением при высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 ℃/1000 м.
- Для замечаний по монтажу и обеспечению водозащиты IP следует обращаться к руководству пользователя перед применением.
- PLN-100-15 применим для световых источников и светотехнических изделий, подпадающих под требования ErP-Directive (EU) 2019/2020.
