PLN-100-20

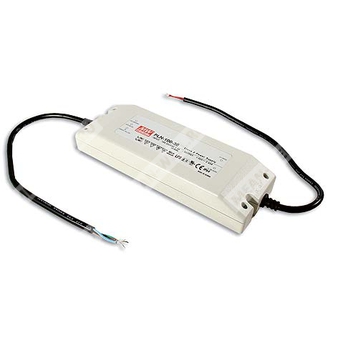

PLN-100-20 - импульсный источник питания для светодиодных систем мощностью 100 Вт с режимами CV/CC и активной коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция | Расшифровка |
| PLN | Серия источников питания для светодиодных применений |
| 100 | Номинальная мощность 100 Вт |
| 20 | Выходное напряжение 20 В |
Назначение и особенности
PLN-100-20 представляет собой одно-выходной импульсный источник питания для светодиодного освещения и световых указателей. Устройство работает в широком диапазоне сетевого напряжения, поддерживает как режим постоянного напряжения, так и режим постоянного тока, имеет встроенную активную коррекцию коэффициента мощности и рассчитано на эксплуатацию в условиях повышенной влажности и запылённости благодаря корпусу с уровнем защиты IP64.
Особенности:
- универсальный вход переменного тока с полным диапазоном до 295 В AC;
- высокий КПД;
- защиты от короткого замыкания, перегрузки по току, перенапряжения и перегрева;
- охлаждение за счёт свободной конвекции воздуха;
- встроенная активная коррекция коэффициента мощности;
- полностью изолированный пластиковый корпус с уровнем защиты IP64;
- соответствие требованиям для светотехнических применений;
- класс 2 по электробезопасности;
- испытание 100% полной нагрузкой в процессе приработки;
- высокая надёжность;
- подходит для светодиодного освещения и световых указателей;
- подходит для сухих и влажных помещений;
- соответствие мировым требованиям по безопасности для осветительных применений.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 20 В |
| Номинальный выходной ток | 4,8 А |
| Номинальная выходная мощность | 96 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| Время установки, время нарастания | 500 мс, 80 мс / 230 В AC; 1200 мс, 80 мс / 115 В AC при полной нагрузке |
| Время удержания | 60 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
| Диапазон регулировки выходного напряжения | 17...20 В |
| Диапазон регулировки выходного тока | 3,6...4,8 А |
| Режим постоянного тока | 15...20 В |
| Защита от перегрузки по току | 95...102% |
| Тип защиты от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 27...34 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Защита от перегрева | Отключение выходного напряжения с последующим восстановлением после повторного включения |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...295 В AC |
| Диапазон входного напряжения постоянного тока | 127...417 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | Более 0,95 при 115 В AC, более 0,95 при 230 В AC, более 0,92 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | Менее 20% при нагрузке не менее 75% для 115/230 В AC и при нагрузке не менее 75% для 277 В AC |
| Потребляемый ток | 0,8 А / 115 В AC; 0,4 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток | 40 А, холодный старт, длительность импульса 1030 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | Менее 0,75 мА / 240 В AC |
| Допустимое число источников на автомате 16 А | 3 шт. при автомате типа B; 5 шт. при автомате типа C, при 230 В AC |
Показатели эффективности
| Параметр | Значение |
| КПД | 83% |
Защита
| Функция | Реализация |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+50 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03% / °C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 12 мин / цикл, 72 мин по осям X, Y, Z |
| Дерейтинг по температуре корпуса | См. кривую снижения нагрузки |
| Температура корпуса T case | Максимальная температура корпуса указана на корпусе; в документе приведено обозначение контрольной точки |
| Дерейтинг по высоте | Для высоты более 2000 м: снижение температуры окружающей среды на 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No.223-M91, CAN/CSA C22.2 No. 250.13-12, EAC TP TC 004, GB19510.1, GB19510.14, IP64 approved; design refer to UL60950 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class C (>75% load), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61547, BS EN/EN55035, уровень для светотехнической промышленности, перенапряжение 4 кВ, EAC TP TC 020 |
| Класс защиты корпуса | IP64 |
| Класс источника питания | Класс 2 |
| Соответствие LPS | Соответствует |
Параметры надёжности, размеры и упаковка
| Параметр | Значение |
| MTBF | 2689,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 303,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 200 × 70,5 × 35 мм |
| Упаковка | 0,52 кг; 20 шт. / 12,5 кг / 0,9 куб. фута |
Конструктивные сведения
| Параметр | Значение |
| Исполнение | 100 Вт одно-выходной импульсный источник питания |
| Охлаждение | Свободная конвекция воздуха |
| Корпус | Полностью изолированный пластиковый корпус |
| Регулировка выходного напряжения и тока | Через SVR1 и SVR2 после снятия верхней крышки |
| Частота преобразования | 100 кГц |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает в себя допуск настройки, нестабильность по линии и нестабильность по нагрузке.
4. При низком входном напряжении может потребоваться дерейтинг. Дополнительные сведения приведены в статических характеристиках.
5. Это максимальные возможные выходные ток и мощность. Защита от перегрузки может срабатывать немного ниже этого уровня для соответствия требованиям UL1310 класса 2.
6. См. раздел «Режимы управления светодиодным модулем».
7. Требования по безопасности и ЭМС разработаны с учётом EN60598-1, UL8750, CNS15233, GB7000.1, FCC Part 18.
8. Источник питания рассматривается как компонент, работающий в составе конечного изделия; при изменении полной системы ЭМС-показатели должны быть повторно подтверждены для конечной установки.
9. Для выполнения требований актуального регламента ErP для светильников данный источник питания может использоваться только после выключателя, не подключённого постоянно к сети.
10. Дерейтинг температуры окружающей среды при высоте выше 2000 м составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
11. Для рекомендаций по применению и предупреждений по монтажу влагозащиты следует обращаться к руководству пользователя.
12. PLN-100-12 используется для любых источников света, освобождённых от требования ErP Directive (EU) 2019/2020; например, для сигнальных изделий, включая, но не ограничиваясь, дорожной, железнодорожной, морской или воздушной сигнализацией, устройствами управления движением или аэродромными огнями.
Режим работы и применение светодиодов
Источник питания поддерживает характеристику CV + CC, что позволяет использовать его как в режиме постоянного напряжения при наличии светодиодного драйвера, так и в режиме постоянного тока при непосредственном подключении светодиодной нагрузки. В области постоянного тока максимальное выходное напряжение определяется конфигурацией конечной системы.
