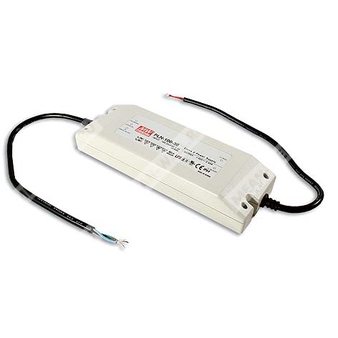

PLN-100-24 - импульсный источник питания 24 В для светотехнических и промышленных низковольтных нагрузок.
Назначение и краткое описание
PLN-100-24 — это однотактный импульсный источник питания постоянного напряжения 24 В мощностью до 96 Вт, предназначенный для питания светодиодных систем, вывесок и других низковольтных нагрузок. Устройство выполнено в полностью изолированном пластиковом корпусе со степенью защиты IP64, поддерживает универсальный сетевой вход, активную коррекцию коэффициента мощности и работу в режиме постоянного напряжения с переходом в область постоянного тока при перегрузке по выходу.
Расшифровка партномера
| PLN | Серия источников питания MEAN WELL для светотехнических применений |
| 100 | Номинальная мощность серии: 100 Вт |
| 24 | Номинальное выходное напряжение: 24 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В переменного тока.
- Высокий КПД, до 88,5%.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная активная коррекция коэффициента мощности.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Соответствие требованиям LPS.
- Источник питания класса 2.
- Испытание при 100% полной нагрузке на прогон.
- Высокая надёжность.
- Подходит для светодиодного освещения и рекламных световых конструкций.
- Подходит для сухих и влажных помещений.
- Соответствует мировым требованиям безопасности для светотехнического оборудования.
Применение
- Светодиодное освещение.
- Рекламные и информационные световые вывески.
- Объекты, работающие в сухих и влажных условиях.
- Системы, требующие изолированного источника питания 24 В.
Выход
| Выходное напряжение | 24 В |
| Номинальный ток | 4 А |
| Номинальная мощность | 96 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания | 500 мс, 80 мс при 230 В переменного тока; 1200 мс, 80 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 60 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
| Диапазон регулировки выходного напряжения | 20,4...24 В |
| Диапазон регулировки выходного тока | 3...4 А |
| Режим постоянного тока | 18...24 В |
| Режим защиты от короткого замыкания | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
Вход
| Диапазон входного напряжения | 90...295 В переменного тока; 127...417 В постоянного тока |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | PF>0,95 при 115 В; PF>0,95 при 230 В; PF>0,92 при 277 В, при полной нагрузке |
| Коэффициент полезного действия | 88,5% |
| Потребляемый ток | 0,45 А при 230 В переменного тока; 0,35 А при 277 В переменного тока; для диапазона 20...48 В — 0,55 А при 230 В переменного тока |
| Пусковой ток | Холодный старт 40 А, twidth=1030 мкс, измерено при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | <0,75 мА при 240 В переменного тока |
| Искажение формы тока | <20% при выходной нагрузке ≥75% при входе 115/230 В переменного тока и при выходной нагрузке ≥75% при входе 277 В переменного тока |
| Максимальное количество блоков на автомате 16 А | 3 устройства для автомата типа B / 5 устройств для автомата типа C при 230 В переменного тока |
Защиты
| Защита от перегрузки по току | 95...102%; тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13...16 В |
| Защита от перенапряжения | 16,5...20 В |
| Защита от перенапряжения | 22...27 В |
| Защита от перенапряжения | 27...34 В |
| Защита от перенапряжения | 30...36 В |
| Защита от перенапряжения | 39...48 В |
| Защита от перенапряжения | 52...64 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с фиксацией; для восстановления необходимо повторное включение питания |
| Защита от перегрева | Отключение выходного напряжения; восстановление после повторного включения питания |
Эксплуатационные условия
| Рабочая температура | -30...+50 °C, с учётом зависимости от снижении нагрузки |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надёжность, габариты и упаковка
| MTBF | 2689,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 303,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 200 × 70,5 × 35 мм (Д × Ш × В) |
| Масса | 0,52 кг |
| Упаковка | 20 шт.; 12,5 кг; 0,9 куб. фута |
Монтаж и конструкция
Корпус выполнен в плоском исполнении с кабельными выводами. Входные провода: SVT 18AWG×3C, длина 310±20 мм; выходные провода: SVT 18AWG×2C, длина 310±20 мм. Предусмотрена регулировка выходного напряжения и выходного тока после снятия верхней крышки через подстроечные элементы SVR1 и SVR2.
Стандарты безопасности и ЭМС
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89, TUV BS EN/EN61347-1, BS EN/EN61347-2-13 independent, CAN/CSA C22.2 No.223-M91, CAN/CSA C22.2 No.250.13-12, EAC TP TC 004, GB19510.1, GB19510.14, IP64 approved |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class C при нагрузке >75%; BS EN/EN61000-3-3; GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; BS EN/EN55035; уровень для светотехнической промышленности, импульс 4 кВ; EAC TP TC 020 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Дополнительные сведения приведены на статических характеристиках.
- Указанные максимальные выходной ток и мощность являются предельными значениями; защита от перегрузки может сработать немного ниже этого уровня для соответствия требованиям UL1310 класса 2.
- См. «Методы управления светодиодным модулем».
- Требования безопасности и ЭМС разработаны с учётом EN60598-1, UL8750, CNS15233, GB7000.1, FCC part 18.
- Источник питания рассматривается как компонент, предназначенный для работы совместно с конечным оборудованием; при окончательной установке необходимо повторно подтвердить соответствие директивам ЭМС.
- Для выполнения требований актуального регламента ErP для осветительных приборов данный источник питания допускается использовать только после выключателя, не подключённого постоянно к сети.
- Для высоты свыше 2000 м снижение температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Перед применением необходимо ознакомиться с руководством пользователя по особенностям установки и обеспечению водозащиты IP.
- PLN-100-12 предназначен для источников света, освобождённых от требований ErP-Dирективы (EU) 2019/2020; к PLN-100-24 данное примечание не относится.
