PLN-100-27
нет на складе

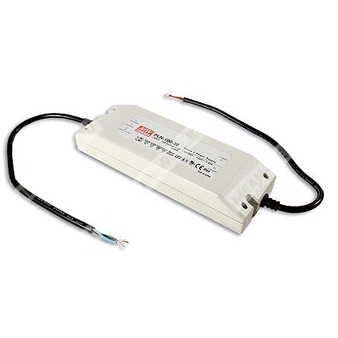

PLN-100-27 — импульсный источник питания с одним выходом мощностью 100 Вт для светотехники и промышленной автоматики.
Расшифровка партномера
| PLN | Серия импульсных источников питания MEAN WELL PLN |
| 100 | Номинальная мощность серии: 100 Вт |
| 27 | Выходное напряжение: 27 В |
Назначение и особенности
PLN-100-27 — источник питания переменного тока с одним выходом, предназначенный для питания светодиодных нагрузок и систем индикации. Модель относится к серии PLN-100, поддерживает универсальный вход переменного тока, имеет встроенную коррекцию коэффициента мощности, высокий КПД и полный набор защит. Конструкция выполнена в полностью изолированном пластиковом корпусе с уровнем защиты IP64, что допускает применение в сухих и влажных местах.
Особенности:
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Высокий КПД, до 88,5%.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная активная коррекция коэффициента мощности.
- Полностью изолированный пластиковый корпус с уровнем защиты IP64.
- Соответствие требованиям LPS.
- Источник класса 2.
- Испытание при 100% полной нагрузке.
- Подходит для светодиодного освещения и световых вывесок.
- Подходит для сухих и влажных мест.
- Соответствие мировым требованиям безопасности для осветительного оборудования.
Выход
| Выходное напряжение | 27 В |
| Номинальный ток | 3,55 А |
| Номинальная мощность | 95,85 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 500 мс, 80 мс при 230 В AC; 1200 мс, 80 мс при 115 В AC, при полной нагрузке |
| Время удержания | 60 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Диапазон регулировки напряжения | 23,0…27 В |
| Диапазон регулировки тока | 2,6…3,55 А |
| Область режима постоянного тока | 20,25…27 В |
| Защита от перегрузки по току | 95…102% |
| Тип защиты по перегрузке | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Вход
| Диапазон входного напряжения | 90…295 В AC; 127…417 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | < 20% при нагрузке более 75% для 115 В AC / 230 В AC; при нагрузке более 75% для 277 В AC |
| Потребляемый ток | 12 В: 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC 15 В: 0,9 А при 115 В AC; 0,45 А при 230 В AC; 0,35 А при 277 В AC 20…48 В: 1,1 А при 115 В AC; 0,55 А при 230 В AC; 0,45 А при 277 В AC |
| Пусковой ток | 40 А, холодный старт, длительность импульса 1030 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
| Максимальное число источников на автоматическом выключателе 16 А | 3 шт. при автомате типа B; 5 шт. при автомате типа C, при 230 В AC |
Защита
| Перегрузка по току | 95…102%, ограничение постоянного тока, автоматическое восстановление |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные параметры
| Рабочая температура | -30…+50 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 12 мин/цикл, общая длительность 72 мин по осям X, Y, Z |
| Дерейтинг по температуре | См. кривую снижения нагрузки |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89, TUV BS EN/EN61347-1, BS EN/EN61347-2-13 независимый, CAN/CSA C22.2 No.223-M91, CAN/CSA C22.2 No. 250.13-12, EAC TP TC 004, GB19510.1, GB19510.14, IP64 approved; проектирование согласно UL60950 |
| Электромагнитная совместимость, излучение | BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class C (>75% нагрузки), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Электромагнитная совместимость, помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61547, BS EN/EN55035, уровень light industry (помеха 4 кВ), EAC TP TC 020 |
Механические данные
| Габариты | 200 × 70,5 × 35 мм (Д × Ш × В) |
| Масса | 0,52 кг |
| Упаковка | 20 шт.; 12,5 кг; 0,9 куб. фута |
| Исполнение корпуса | Полностью изолированный пластиковый корпус |
| Степень защиты | IP64 |
Примечания
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на параллельной цепочке из 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальный допуск, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться дерейтинг. Подробности см. в статических характеристиках. |
| 5 | Это максимальные возможные выходной ток и мощность. Защита от перегрузки может сработать немного ниже этого уровня для соответствия требованиям UL1310 class 2. |
| 6 | См. раздел «Методы управления светодиодным модулем». |
| 7 | Проектирование по требованиям безопасности и ЭМС выполняется согласно EN60598-1, UL8750, CNS15233, GB7000.1, FCC part 18. |
| 8 | Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС для всей установки. |
| 9 | Для выполнения требований актуального регламента ErP для светильников данный источник питания может использоваться только за выключателем, не подключенным постоянно к сети. |
| 10 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 ft). |
| 11 | Для сведений по применению и предупреждений по монтажу, связанным с IP-защитой, следует обращаться к руководству пользователя перед применением. |
| 12 | PLN-100-12 используется для любых источников света, освобождённых от требований ErP-Directive (EU) 2019/2020; например, для сигнальной продукции, включая, но не ограничиваясь, дорожную, железнодорожную, морскую или воздушную сигнализацию, средства управления дорожным движением или аэродромные светильники. |
Дополнительные сведения
Кривая коэффициента мощности: при увеличении нагрузки коэффициент мощности возрастает и достигает значений, указанных в спецификации, в зависимости от входного напряжения 115 В, 230 В или 277 В.
Кривая КПД: для модели 48 В указано достижение КПД до 88,5%; серия PLN-100 обладает высокой эффективностью в реальных условиях эксплуатации.
Режим работы светодиодной нагрузки: источник поддерживает как режим постоянного напряжения, так и режим постоянного тока; в зоне постоянного тока максимальное выходное напряжение определяется конфигурацией конечной системы.
Класс применения: подходит для светодиодного освещения, движущихся вывесок, сухих и влажных мест, а также для применения в светотехнических изделиях, где требуется соответствие международным нормам безопасности.
