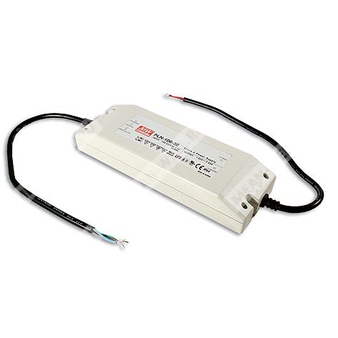

PLN-100-36 - герметичный импульсный источник питания для светодиодных нагрузок с выходным напряжением 36 В.
Назначение: одноканальный источник питания AC/DC серии PLN-100 для питания светодиодных светильников и табло, а также для применения в сухих и влажных помещениях.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PLN | Серия источников питания Mean Well для светодиодных применений с характеристикой CV+CC |
| 100 | Номинальная мощность класса 100 Вт |
| 36 | Выходное напряжение 36 В |
Краткое описание
PLN-100-36 представляет собой одноканальный импульсный источник питания с универсальным входом переменного тока, активной коррекцией коэффициента мощности, режимами постоянного напряжения и постоянного тока, а также защитами от короткого замыкания, перегрузки, перенапряжения и перегрева. Конструктивно выполнен в полностью изолированном пластиковом корпусе со степенью защиты IP64 и предназначен для светодиодного освещения и световых указателей.
Особенности
- Универсальный вход переменного тока / полный диапазон до 295 В AC.
- Высокий КПД, до 88,5%.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная активная коррекция коэффициента мощности.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Соответствие требованиям LPS.
- Источник питания класса 2.
- 100% испытание при полной нагрузке (burn-in).
- Высокая надёжность.
- Предназначен для светодиодного освещения и световых указателей.
- Подходит для сухих и влажных помещений.
- Соответствие мировым требованиям безопасности для освещения.
Области применения
- Светодиодное освещение.
- Световые указатели и вывески.
- Применения в сухих и влажных условиях.
Выход
| Параметр | Значение для PLN-100-36 |
| Выходное напряжение | 36 В |
| Номинальный выходной ток | 2,65 А |
| Номинальная выходная мощность | 95,4 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 500 мс, 80 мс / 230 В AC; 1200 мс, 80 мс / 115 В AC при полной нагрузке |
| Время удержания | 60 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
| Диапазон напряжения регулировки | 30,6 ~ 36 В |
| Диапазон регулировки тока | 2,0 ~ 2,65 А |
| Режим постоянного тока | 27 ~ 36 В |
| Защита от перегрузки по току | 95 ~ 102% |
| Тип защиты по перегрузке | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 39 ~ 48 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC / 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC, PF > 0,95 при 230 В AC, PF > 0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 20V ~ 48V: 1,1 А / 115 В AC; 0,55 А / 230 В AC; 0,45 А / 277 В AC |
| Пусковой ток | Холодный старт 40 А (twidth = 1030 мкс, измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| КНИ | < 20% при нагрузке на выходе ≥ 75% для 115 В AC / 230 В AC и при нагрузке на выходе ≥ 75% для 277 В AC |
| Максимальное число источников питания на автоматическом выключателе 16 А | 3 устройства (автомат типа B) / 5 устройств (автомат типа C) при 230 В AC |
Эффективность и характеристики по нагрузке
| Параметр | Значение |
| КПД | 88% для модели 36 В |
| Диапазон КПД по серии | До 88,5% |
| Рабочая эффективность по диаграмме | Высокая, с ростом до области 88 ~ 88,5% в зависимости от входного напряжения и нагрузки |
| Работа в режиме постоянного тока | Допускается в области CV+CC |
| Гистерезис / переход в защиту | Переход в режим hiccup при коротком замыкании |
Параметры изоляции и электробезопасности
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25°C / 70% RH |
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89, TUV BS EN/EN61347-1, BS EN/EN61347-2-13 independent, CAN/CSA C22.2 No.223-M91 (кроме 48 В), CAN/CSA C22.2 No. 250.13-12, EAC TP TC 004, GB19510.1, GB19510.14, IP64 approved; design refer to UL60950 |
| Соответствие требованиям EMC | BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class C (>75% load), BS EN/EN61000-3-3; GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость EMC | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55035, light industry level (surge 4 kV), EAC TP TC 020 |
| Класс защиты корпуса | IP64 |
| Класс оборудования | Class 2 |
| Соответствие LPS | Да |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +50°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Дерейтинг по температуре окружающей среды | См. кривую дерейтингa |
| Дерейтинг по высоте | 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м (6500 ft) |
Надёжность и механические данные
| Параметр | Значение |
| MTBF | 2689,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 303,2 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты | 200 × 70,5 × 35 мм (Д × Ш × В) |
| Масса | 0,52 кг |
| Упаковка | 20 шт. / 12,5 кг / 0,9 CUFT |
| Конструктив | Полностью изолированный пластиковый корпус |
| Способ охлаждения | Свободная конвекция воздуха |
Примечания
| 1 | Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать статические характеристики. |
| 5 | Указаны максимальные возможные выходной ток и мощность. Защита от перегрузки может срабатывать немного ниже этого уровня для соответствия требованиям UL1310 class 2. |
| 6 | См. документ по методам управления светодиодными модулями. |
| 7 | Требования безопасности и EMC разработаны с учётом EN60598-1, subject 8750 (UL), CNS15233, GB7000.1, FCC part18. |
| 8 | Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку EMC зависит от всей установки, производитель конечного изделия должен повторно подтвердить соответствие EMC для всего изделия. |
| 9 | Для выполнения требований актуального регламента ErP для осветительных приборов данный источник питания может применяться только после выключателя, не подключённого постоянно к сети. |
| 10 | Для моделей без вентилятора дерейтинг температуры окружающей среды составляет 3,5°C/1000 м, для моделей с вентилятором — 5°C/1000 м при высоте выше 2000 м. |
| 11 | Для применения и указаний по монтажу с учётом защиты IP следует обращаться к руководству пользователя. |
| 12 | PLN-100-12 используется для источников света, освобождённых от требований ErP-Директивы (EU) 2019/2020; данное примечание приведено в составе серии. |
Серия: PLN-100.
Тип: одноканальный импульсный источник питания AC/DC для светодиодных нагрузок.
Исполнение: герметичный корпус IP64, пассивное охлаждение, активный PFC, режим CV+CC.
