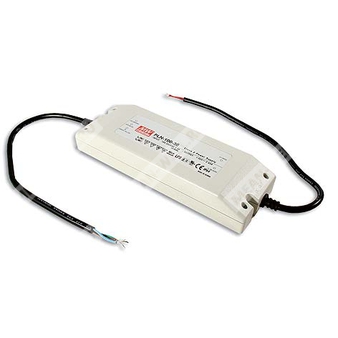

PLN-100-48 - импульсный источник питания с одним выходом 48 В для светодиодных систем и промышленной аппаратуры.
Серия PLN-100 представляет собой одноканальные AC/DC источники питания мощностью 100 Вт с универсальным входом, активной коррекцией коэффициента мощности, повышенной эффективностью и защитами по короткому замыканию, перегрузке, перенапряжению и перегреву. Модель PLN-100-48 предназначена для выдачи стабилизированного напряжения 48 В с возможностью работы в режиме постоянного напряжения и в области постоянного тока.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| PLN |
Серия источников питания Mean Well PLN |
| 100 |
Номинальная мощность 100 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Краткое описание серии
- Универсальный вход переменного тока с расширенным диапазоном до 295 ВAC.
- Высокий КПД, до 88,5%.
- Активная коррекция коэффициента мощности.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Соответствие требованиям для светотехнических применений.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
Основные параметры
| Параметр |
Значение для PLN-100-48 |
| Выходное напряжение |
48 В |
| Номинальный выходной ток |
2 А |
| Номинальная выходная мощность |
96 Вт |
| Пульсации и шум |
200 мВ п-п |
| Допуск по выходному напряжению |
±3,0% |
| Диапазон напряжения постоянного тока на выходе |
52 ~ 64 В |
| Диапазон постоянного тока |
1,5 ~ 2 А |
| Область постоянного тока |
36 ~ 48 В |
Выход
| Параметр |
Значение |
| Регулирование по линии |
±3,0% |
| Регулирование по нагрузке |
±1,0% |
| Время установки, нарастания |
500 мс, 80 мс при 230 ВAC; 1200 мс, 80 мс при 115 ВAC, при полной нагрузке |
| Время удержания |
60 мс при 230 ВAC; 16 мс при 115 ВAC, при полной нагрузке |
| Предел регулировки напряжения |
40,8 ~ 48 В |
| Предел регулировки тока |
1,5 ~ 2 А |
| Максимально возможный выходной ток и мощность |
2 А, 96 Вт |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 295 ВAC; 127 ~ 417 ВDC |
| Диапазон входной частоты |
47 ~ 63 Гц |
| Коэффициент мощности, тип. |
PF > 0,95 при 115 ВAC; PF > 0,95 при 230 ВAC; PF > 0,92 при 277 ВAC, при полной нагрузке |
| Ток потребления, тип. |
20 В ~ 48 В: 1,1 А при 115 ВAC; 0,55 А при 230 ВAC; 0,45 А при 277 ВAC |
| Пусковой ток, тип. |
Холодный старт 40 А, twidth = 1030 мкс, измерено при 50% Ipeak, при 230 ВAC |
| Ток утечки |
< 0,75 мА / 240 ВAC |
| КНИ |
< 20% при нагрузке выхода ≥ 75% при 115 ВAC / 230 ВAC и при нагрузке выхода ≥ 75% при 277 ВAC |
| Максимальное число БП на автомате 16 А |
3 шт. для автомата типа B / 5 шт. для автомата типа C при 230 ВAC |
Эффективность
| Параметр |
Значение для PLN-100-48 |
| КПД, тип. |
88,5% |
| КПД при разных уровнях нагрузки |
Приведён на графике характеристик; для 48 В модели максимальное значение достигает 88,5% |
Защиты
| Вид защиты |
Описание |
| От перегрузки по току |
Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| От короткого замыкания |
Режим прерывистого запуска, автоматическое восстановление после устранения неисправности |
| От перенапряжения |
Отключение выходного напряжения с последующим повторным включением питания для восстановления |
| От перегрева |
Отключение выходного напряжения с последующим повторным включением питания для восстановления |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +50 °C, с учётом графика снижения нагрузки |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Снижение нагрузки по температуре |
См. график снижения нагрузки |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3,75 кВAC; I/P-FG: 2 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 ВDC / 25 °C / 70% RH |
Надёжность и габариты
| Параметр |
Значение |
| MTBF |
2689,6 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 303,2 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
200 × 70,5 × 35 мм (Д × Ш × В) |
| Масса |
0,52 кг |
| Упаковка |
20 шт.; 12,5 кг; 0,9 CUFT |
Механические данные
| Параметр |
Значение |
| Исполнение корпуса |
Case No. 955A |
| Настройка выходного напряжения |
Через SVR1 |
| Настройка выходного тока |
Через SVR2 |
| Подключение сети |
AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый) |
| Подключение выхода |
+V (красный), -V (чёрный) |
| Длина проводов |
310 ± 20 мм |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL879, UL1310, UL8750, CSA C22.2 No. 207-M89, TUV BS EN/EN61347-1, BS EN/EN61347-2-13 independent, CAN/CSA C22.2 No.223-M91, CAN/CSA C22.2 No.250.13-12, EAC TP TC 004, GB19510.1, GB19510.14, IP64 approved; design refer to UL60950 |
| Эмиссия ЭМС |
BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class C (>75% load), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55035, light industry level (surge 4KV), EAC TP TC 020 |
| Класс защиты корпуса |
IP64 |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует проверять статические характеристики для подробностей.
- Максимально возможный выходной ток и мощность. Защита от перегрузки может срабатывать немного ниже указанного уровня в соответствии с требованиями UL1310 class 2.
- См. «Методы управления светодиодными модулями».
- Требования безопасности и ЭМС разработаны с учётом EN60598-1, subject 8750 (UL), CNS15233, GB7000.1, FCC part18.
- Источник питания рассматривается как компонент для применения в составе конечного оборудования. Поскольку характеристики ЭМС зависят от полной установки, производитель конечного изделия обязан повторно подтвердить соответствие директиве ЭМС для всей системы.
- Для соблюдения требований актуального регламента ErP для светильников этот источник питания допускается использовать только после выключателя, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Для сведений по монтажу и требованиям к водозащите IP следует обращаться к руководству пользователя перед применением.
- Модель PLN-100-12 предназначена для световых источников, освобождённых от требований ErP-Директивы (EU) 2019/2020; например, для сигнальной продукции.
Назначение
Источник питания PLN-100-48 предназначен для светодиодного освещения, световых указателей и другой аппаратуры, требующей стабилизированного питания 48 В постоянного тока, в том числе в условиях повышенных требований к ЭМС, безопасности и влагозащите.
